Rende uden indbygget fald, 500 mm

Produktfordele

  • Med ACO DRAIN® sikkerhedsfals (SF)
  • Med V-formet tværsnit
  • Med Drainlock boltløse stop
  • Rende i polymerbeton

Produktinformation

  • Render i henhold til DIN EN 1433/DIN 19580
  • Nominel bredde 100 mm
  • Belastningsklasse A 15 – E 600
  • Valgfri forstærket kant i galvaniseret stål, rustfrit stål eller støbejern EN-GJS
  • Med eller uden valgfri lodret, vandtæt rørforbindelse
  • Version lodret vandtæt rørforbindelse med læbetætningsring (LLS) i NBR
  • Med forstøbt sidesektion til hjørne-, T- og tværforbindelser
  • *) Render med LLS rørforbindelse har en 10 mm større hældningstykkelse end de efterfølgende render
    • Eksempel: Type 5.0.2 passer til type 5, 5.0, 5.1

Galvaniseret stål

MålTypeVægtVare-

nummer
Downloads
LængdeBreddeHøjde
[mm][mm][mm][kg]
Forberedt for sideudløb DN/OD 110
5001351500.19,512332
1755.110,612342
20010.111,712352
22515.112,912362
25020.114,012372
Med læbetætningsring DN/OD 110

Rustfrit stål

MålTypeVægtVare-

nummer
Downloads
LængdeBreddeHøjde
[mm][mm][mm][kg]
Forberedt for sideudløb DN/OD 110
5001351500.19,612432
1755.110,812442
20010.111,812452
22515.113,012462
25020.114,112472
Med læbetætningsring DN/OD 110

Støbejern

MålTypeVægtVare-

nummer
Downloads
LængdeBreddeHøjde
[mm][mm][mm][kg]
Forberedt for sideudløb DN/OD 110
5001351500.19,812532
1755.111,012542
20010.112,012552
22515.113,212562
25020.114,312572
Med læbetætningsring DN/OD 110

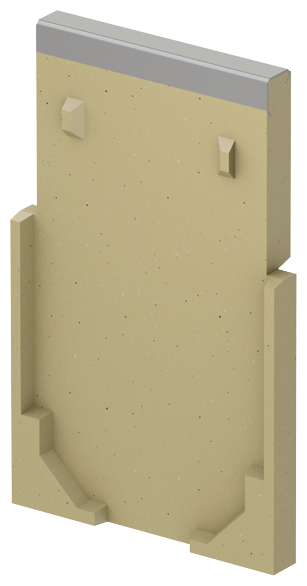

Lukket endegavl

Billede
Passer til
  • V 100 S 0. – 20.
Beskrivelse
  • Til start og afslutning af rende
  • I polymerbeton
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde 20 mm

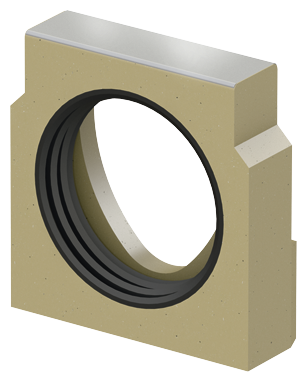

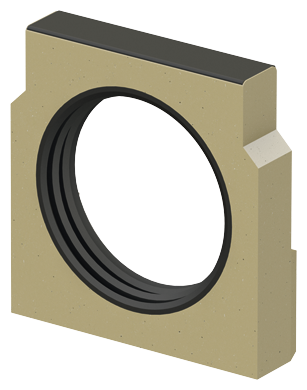

Endegavl med læbetætning til rende

Billede
Passer til
  • V 100 S 0.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 110 til vandret, væsketæt rørkobling
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde 30 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 100 S 5.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 110 til vandret, væsketæt rørkobling
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde 30 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 100 S 10.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 110 til vandret, væsketæt rørkobling
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde 30 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 100 S 15.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 110 til vandret, væsketæt rørkobling
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde 30 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 100 S 20.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 110 til vandret, væsketæt rørkobling
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde 30 mm

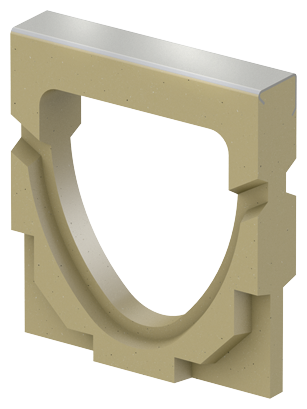

Adapter for faldretningsændring

Billede
Passer til
  • V 100 S 0.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde: 30 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 100 S 5.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde: 30 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 100 S 10.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde: 30 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 100 S 15.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde: 30 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 100 S 20.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde: 30 mm

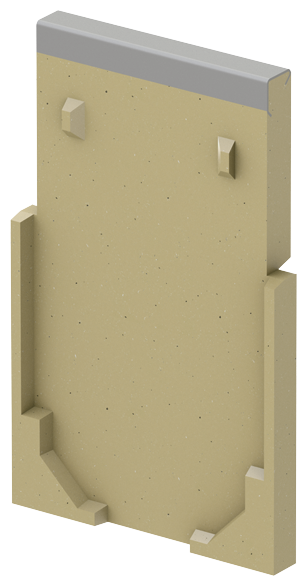

Lukket endegavl

Billede
Passer til
  • V 100 E 0. – 20.
Beskrivelse
  • Til start og afslutning af rende
  • I polymerbeton
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde 20 mm

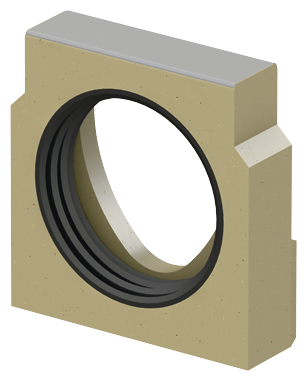

Endegavl med læbetætning til rende

Billede
Passer til
  • V 100 E 0.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 110 til vandret, væsketæt rørkobling
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde 30 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 100 E 5.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 110 til vandret, væsketæt rørkobling
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde 30 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 100 E 10.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 110 til vandret, væsketæt rørkobling
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde 30 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 100 E 15.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 110 til vandret, væsketæt rørkobling
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde 30 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 100 E 20.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 110 til vandret, væsketæt rørkobling
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde 30 mm

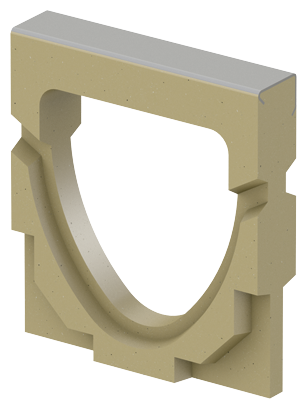

Adapter for faldretningsændring

Billede
Passer til
  • V 100 E 0.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde: 30 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 100 E 5.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde: 30 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 100 E 10.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde: 30 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 100 E 15.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde: 30 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 100 E 20.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde: 30 mm

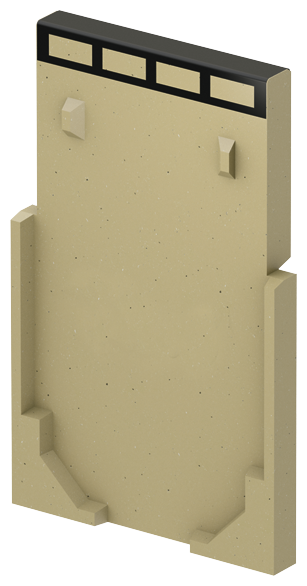

Lukket endegavl

Billede
Passer til
  • V 100 G 0. – 20.
Beskrivelse
  • Til han og hun rendeendestykke
  • I polymerbeton
  • Forstærket kant, sort
  • Samlet længde 20 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 100 G 0.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 110 til vandret, væsketæt rørkobling
  • Med kantbeskyttelse i støbejern EN-GJS
  • Samlet længde 30 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 100 G 5.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 110 til vandret, væsketæt rørkobling
  • Med kantbeskyttelse i støbejern EN-GJS
  • Samlet længde 30 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 100 G 10.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 110 til vandret, væsketæt rørkobling
  • Med kantbeskyttelse i støbejern EN-GJS
  • Samlet længde 30 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 100 G 15.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 110 til vandret, væsketæt rørkobling
  • Med kantbeskyttelse i støbejern EN-GJS
  • Samlet længde 30 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 100 G 20.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 110 til vandret, væsketæt rørkobling
  • Med kantbeskyttelse i støbejern EN-GJS
  • Samlet længde 30 mm

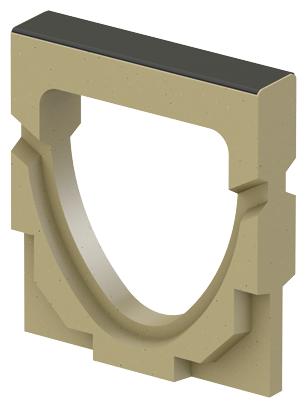

Adapter for faldretningsændring

Billede
Passer til
  • V 100 G 0.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i støbejern EN-GJS
  • Samlet længde: 30 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 100 G 5.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i støbejern EN-GJS
  • Samlet længde: 30 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 100 G 10.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i støbejern EN-GJS
  • Samlet længde: 30 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 100 G 15.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i støbejern EN-GJS
  • Samlet længde: 30 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 100 G 20.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i støbejern EN-GJS
  • Samlet længde: 30 mm

Mellemstykke (støbejern)

Billede
Passer til
  • Multiline lav rende
    • Multiline
    • PowerDrain
    • DN/OD 110
Beskrivelse
  • Støbejern EN-GJS
  • Med kompressionspakningsflange til tilslutning af pakningsmembran
  • Med udsivningsåbninger

Ristekrog

Billede
Passer til
  • Ristoverdækning
Beskrivelse
  • Til at løfte dækristene
  • Galvaniseret stål
