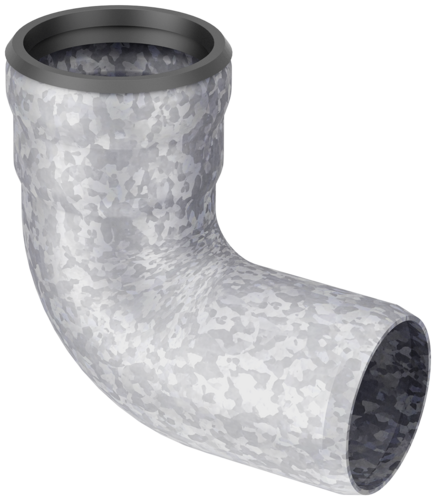

GMX Bøjninger Stor Radius

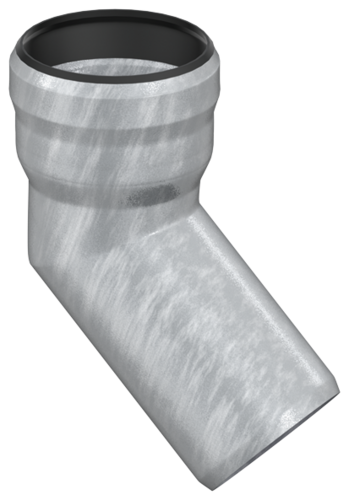

GMX Bøjninger Lille Radius
EPD Miljøvaredeklaration

70° bøjning


Produktfordele

  • Materiale: Galvaniseret stål
  • Byggemateriale klasse: A1
  • Ikke-brændbart
  • Ingen introduktion af ekstra brandbelastning
  • Med ekstra indvendig belægning
  • I henhold til DIN EN 1123
  • Obs. variation i lille og stor radius (se tabel)
Kontakt
FAQ
EPD
TegningBeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 40 mm bøjning 70°, Lille radius40267270° E12070040
GM-X 40 mm bøjning 70°, Stor radius407510570°0.26E10070040
TegningBeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 50 mm bøjning 70°, Lille radius50349070°0.35E12070050
GM-X 50 mm bøjning 70°, Stor radius5010012870°0.46E10070050
TegningBeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 70 mm bøjning 70°, Lille radius704610570°0.61E12070070
GM-X 70 mm bøjning 70°, Stor radius7011815770°0.9E10070070
TegningBeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 80 mm bøjning 70°, Lille radius808314370°1.2E12070080
GM-X 80 mm bøjning 70°, Stor radius8010516570°1.2E10070080
BeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 100 mm bøjning 70°, Lille radius1007414470°1.3E10070100
BeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 125 mm bøjning 70°, Lille radius1257515770°2.4E10070125
BeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 150 mm bøjning 70°, Lille radius15012520570°5.4E10070150
BeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 200 mm bøjning 70°, Stor radius20025436070°17.6E10070200
BeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 250 mm bøjning 70°, Stor radius25031844870° E10070250

TegningBeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 40 mm bøjning 70°, Lille radius40267270° E12070040
GM-X 40 mm bøjning 70°, Stor radius407510570°0.26E10070040
TegningBeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 50 mm bøjning 70°, Lille radius50349070°0.35E12070050
GM-X 50 mm bøjning 70°, Stor radius5010012870°0.46E10070050
TegningBeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 70 mm bøjning 70°, Lille radius704610570°0.61E12070070
GM-X 70 mm bøjning 70°, Stor radius7011815770°0.9E10070070
TegningBeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 80 mm bøjning 70°, Lille radius808314370°1.2E12070080
GM-X 80 mm bøjning 70°, Stor radius8010516570°1.2E10070080
BeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 100 mm bøjning 70°, Lille radius1007414470°1.3E10070100
BeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 125 mm bøjning 70°, Lille radius1257515770°2.4E10070125
BeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 150 mm bøjning 70°, Lille radius15012520570°5.4E10070150
BeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 200 mm bøjning 70°, Stor radius20025436070°17.6E10070200
BeskrivelseDNMål [mm]Vinkel aVægt [kg]VarenummerDownloads
ab
GM-X 250 mm bøjning 70°, Stor radius25031844870° E10070250
