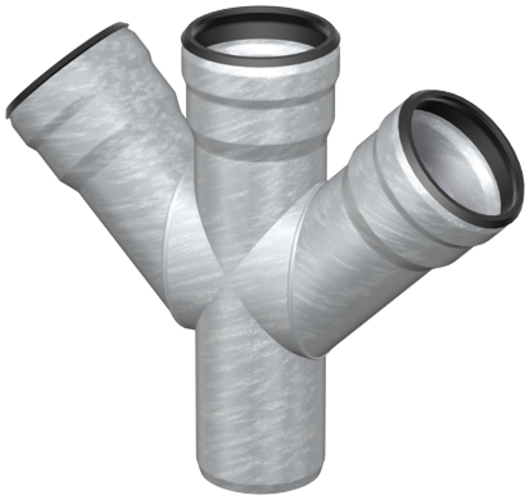

Dobbelt grenrør
Produktinformation
- Materiale: Galvaniseret stål
- Byggemateriale klasse: A1
- Ikke-brændbart
- Ingen introduktion af ekstra brandbelastning
- Med 1 A stikkontakter
- Med ekstra indvendig belægning
- I henhold til DIN EN 1123

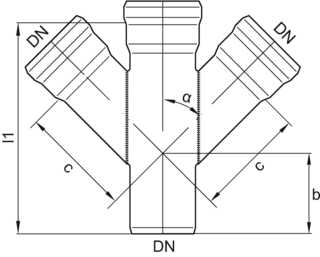

| Beskrivelse | DN | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 50 x 50 mm dobbelt grenrør 45° | 50/50 | 150 | 65 | 90 | 0.75 | E52045555 | |
| GM-X 70 x 70 mm dobbelt grenrør 45° | 70/70 | 200 | 85 | 115 | 1.44 | E52045777 | |
| GM-X 100 x 100 mm dobbelt grenrør 45° | 100/100 | 265 | 100 | 155 | 3.18 | E52045111 | |
| GM-X 125 x 125 mm dobbelt grenrør 45° | 125/125 | 340 | 130 | 210 | E52045125 | ||
| GM-X 150 x 150 mm dobbelt grenrør 45° | 150/150 | 380 | 140 | 240 | E52045150 | ||
| GM-X 200 x 200 mm dobbelt grenrør 45° | 200/200 | 500 | 190 | 320 | E52045600 | ||
| Beskrivelse | DN | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 50 x 50 mm dobbelt grenrør 70° | 50/50 | 130 | 70 | 60 | E52070555 | ||
| GM-X 70 x 70 mm dobbelt grenrør 70° | 70/70 | 175 | 95 | 75 | E52070777 | ||
| GM-X 100 x 100 mm dobbelt grenrør 70° | 100/100 | 230 | 125 | 110 | E52070111 | ||
| GM-X 125 x 125 mm dobbelt grenrør 70° | 125/125 | 285 | 150 | 145 | E52070125 | ||
| GM-X 150 x 150 mm dobbelt grenrør 70° | 150/150 | 320 | 160 | 160 | E52070150 | ||
| GM-X 200 x 200 mm dobbelt grenrør 70° | 200/200 | 420 | 220 | 210 | E52070600 | ||
| Beskrivelse | DN | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 50 x 50 mm dobbelt grenrør 87° | 50/50 | 130 | 80 | 50 | 0.59 | E52087555 | |
| GM-X 70 x 70 mm dobbelt grenrør 87° | 70/70 | 175 | 110 | 65 | 1.19 | E52087777 | |
| GM-X 100 x 100 mm dobbelt grenrør 87° | 100/100 | 230 | 140 | 90 | 2.66 | E52087111 | |
| GM-X 125 x 125 mm dobbelt grenrør 87° | 125/125 | 285 | 170 | 120 | E52087125 | ||
| GM-X 150 x 150 mm dobbelt grenrør 87° | 150/150 | 320 | 190 | 135 | 5.6 | E52087150 | |
| GM-X 200 x 200 mm dobbelt grenrør 87° | 200/200 | 420 | 260 | 170 | E52087600 | ||
| Beskrivelse | DN | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 50 x 50 mm dobbelt grenrør 45° | 50/50 | 150 | 65 | 90 | 0.75 | E52045555 | |
| GM-X 70 x 70 mm dobbelt grenrør 45° | 70/70 | 200 | 85 | 115 | 1.44 | E52045777 | |
| GM-X 100 x 100 mm dobbelt grenrør 45° | 100/100 | 265 | 100 | 155 | 3.18 | E52045111 | |
| GM-X 125 x 125 mm dobbelt grenrør 45° | 125/125 | 340 | 130 | 210 | E52045125 | ||
| GM-X 150 x 150 mm dobbelt grenrør 45° | 150/150 | 380 | 140 | 240 | E52045150 | ||
| GM-X 200 x 200 mm dobbelt grenrør 45° | 200/200 | 500 | 190 | 320 | E52045600 | ||
| Beskrivelse | DN | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 50 x 50 mm dobbelt grenrør 70° | 50/50 | 130 | 70 | 60 | E52070555 | ||
| GM-X 70 x 70 mm dobbelt grenrør 70° | 70/70 | 175 | 95 | 75 | E52070777 | ||
| GM-X 100 x 100 mm dobbelt grenrør 70° | 100/100 | 230 | 125 | 110 | E52070111 | ||
| GM-X 125 x 125 mm dobbelt grenrør 70° | 125/125 | 285 | 150 | 145 | E52070125 | ||
| GM-X 150 x 150 mm dobbelt grenrør 70° | 150/150 | 320 | 160 | 160 | E52070150 | ||
| GM-X 200 x 200 mm dobbelt grenrør 70° | 200/200 | 420 | 220 | 210 | E52070600 | ||
| Beskrivelse | DN | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 50 x 50 mm dobbelt grenrør 87° | 50/50 | 130 | 80 | 50 | 0.59 | E52087555 | |
| GM-X 70 x 70 mm dobbelt grenrør 87° | 70/70 | 175 | 110 | 65 | 1.19 | E52087777 | |
| GM-X 100 x 100 mm dobbelt grenrør 87° | 100/100 | 230 | 140 | 90 | 2.66 | E52087111 | |
| GM-X 125 x 125 mm dobbelt grenrør 87° | 125/125 | 285 | 170 | 120 | E52087125 | ||
| GM-X 150 x 150 mm dobbelt grenrør 87° | 150/150 | 320 | 190 | 135 | 5.6 | E52087150 | |
| GM-X 200 x 200 mm dobbelt grenrør 87° | 200/200 | 420 | 260 | 170 | E52087600 | ||
