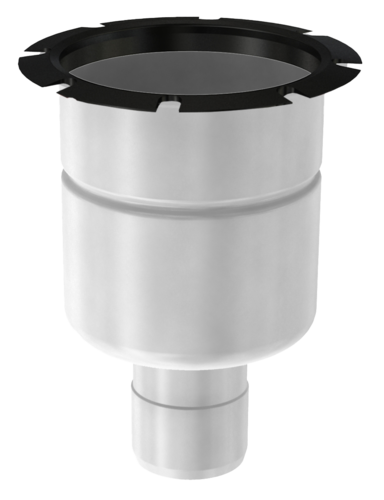

Afløb, teleskopisk og lodret udløb i Rustfrit Stål 157

Produktfordele

Afløb i hygiejnisk design iht. EN 1672, EN ISO 14159 og EHEDG-dokument 8, 13 og 44
Højdejusterbar og 360° roterbar
Intet stillestående spildevand i afløbets underdel
Fuld aftagelig og rengøringsvenlig vandlås
Aftagelig hygiejnisk og korrosionsbestandig støttering i nitrilgummi til vandlås

Kontakt

FAQ

EPD

Udløbsstuds Ø75 mm eller Ø110 mm
Stort udvalg af riste til belastningsklasse L15 - N250 (EN 1253) eller C250 (EN 1433)
Valgfri sikurv 0,3 liter (vandret udløb) eller 0,6 liter (lodret udløb)
Kan tilbydes med sideindløb Ø50. Kontakt kundeservice.
Tilbydes med flange til membran

Industrigulvafløb 157 & 218 brochure

Tegning	Materiale	Flange	Mål [mm]	Vandlås	Varenummer	Downloads
Tegning	Materiale	Flange	Udløbsdiameter	Vandlås	Varenummer	Downloads
	EN 1.4301 / AISI 304	Standard	Ø75	Uden	408048	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408048
	EN 1.4404 / AISI 316L	Standard	Ø75	Uden	408148	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408148
	EN 1.4301 / AISI 304	Standard	Ø110	Uden	408054	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408054
	EN 1.4404 / AISI 316L	Standard	Ø110	Uden	408154	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408154

Tegning	Materiale	Flange	Mål [mm]	Vandlås	Varenummer	Downloads
Tegning	Materiale	Flange	Udløbsdiameter	Vandlås	Varenummer	Downloads
	EN 1.4301 / AISI 304	Klæbeflange	Ø75	Uden	408050	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408050
	EN 1.4404 / AISI 316L	Klæbeflange	Ø75	Uden	408150	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408150
	EN 1.4301 / AISI 304	Klæbeflange	Ø110	Uden	408056	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408056
	EN 1.4404 / AISI 316L	Klæbeflange	Ø110	Uden	408156	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408156

Tegning	Materiale	Flange	Mål [mm]	Vandlås	Varenummer	Downloads
Tegning	Materiale	Flange	Udløbsdiameter	Vandlås	Varenummer	Downloads
	EN 1.4301 / AISI 304	Mekanisk klemflange	Ø75	Uden	408052	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408052
	EN 1.4404 / AISI 316L	Mekanisk klemflange	Ø75	Uden	408152	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408152
	EN 1.4301 / AISI 304	Mekanisk klemflange	Ø110	Uden	408058	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408058
	EN 1.4404 / AISI 316L	Mekanisk klemflange	Ø110	Uden	408158	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408158

Passer til:

ACO hygiejnisk afløb 157 - lodret udløb
- Fast højde eller teleskopisk.

Beskrivelse

0,6 liter
Fås i rustfrit stål AISI 304 eller AISI 316L

Passer til:

ACO hygiejnisk afløb 157 - vandret udløb
- Fast højde eller teleskopisk.

Beskrivelse

0,3 liter
Fås i rustfrit stål AISI 304 eller AISI 316L

Passer til:

ACO hygiejnisk afløb 157

Beskrivelse:

Rustfrit stål AISI 304 eller AISI 316L
Højde: 50 mm

Passer til:

ACO hygiejnisk afløb 157
- Fast højde eller teleskopisk

Beskrivelse:

Nitrilgummi

Dataark 408201

Passer til:

ACO hygiejnisk afløb 157
- Teleskopisk

Beskrivelse:

Nitrilgummi

Dataark 408205

Industrigulvafløb 157 & 218 brochure

Tegning	Materiale	Flange	Mål [mm]	Vandlås	Varenummer	Downloads
Tegning	Materiale	Flange	Udløbsdiameter	Vandlås	Varenummer	Downloads
	EN 1.4301 / AISI 304	Standard	Ø75	Uden	408048	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408048
	EN 1.4404 / AISI 316L	Standard	Ø75	Uden	408148	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408148
	EN 1.4301 / AISI 304	Standard	Ø110	Uden	408054	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408054
	EN 1.4404 / AISI 316L	Standard	Ø110	Uden	408154	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408154

Tegning	Materiale	Flange	Mål [mm]	Vandlås	Varenummer	Downloads
Tegning	Materiale	Flange	Udløbsdiameter	Vandlås	Varenummer	Downloads
	EN 1.4301 / AISI 304	Klæbeflange	Ø75	Uden	408050	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408050
	EN 1.4404 / AISI 316L	Klæbeflange	Ø75	Uden	408150	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408150
	EN 1.4301 / AISI 304	Klæbeflange	Ø110	Uden	408056	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408056
	EN 1.4404 / AISI 316L	Klæbeflange	Ø110	Uden	408156	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408156

Tegning	Materiale	Flange	Mål [mm]	Vandlås	Varenummer	Downloads
Tegning	Materiale	Flange	Udløbsdiameter	Vandlås	Varenummer	Downloads
	EN 1.4301 / AISI 304	Mekanisk klemflange	Ø75	Uden	408052	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408052
	EN 1.4404 / AISI 316L	Mekanisk klemflange	Ø75	Uden	408152	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408152
	EN 1.4301 / AISI 304	Mekanisk klemflange	Ø110	Uden	408058	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408058
	EN 1.4404 / AISI 316L	Mekanisk klemflange	Ø110	Uden	408158	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408158

Passer til:

ACO hygiejnisk afløb 157 - lodret udløb
- Fast højde eller teleskopisk.

Beskrivelse

0,6 liter
Fås i rustfrit stål AISI 304 eller AISI 316L

Passer til:

ACO hygiejnisk afløb 157 - vandret udløb
- Fast højde eller teleskopisk.

Beskrivelse

0,3 liter
Fås i rustfrit stål AISI 304 eller AISI 316L

Passer til:

ACO hygiejnisk afløb 157

Beskrivelse:

Rustfrit stål AISI 304 eller AISI 316L
Højde: 50 mm

Passer til:

ACO hygiejnisk afløb 157
- Fast højde eller teleskopisk

Beskrivelse:

Nitrilgummi

Dataark 408201

Passer til:

ACO hygiejnisk afløb 157
- Teleskopisk

Beskrivelse:

Nitrilgummi

Dataark 408205
