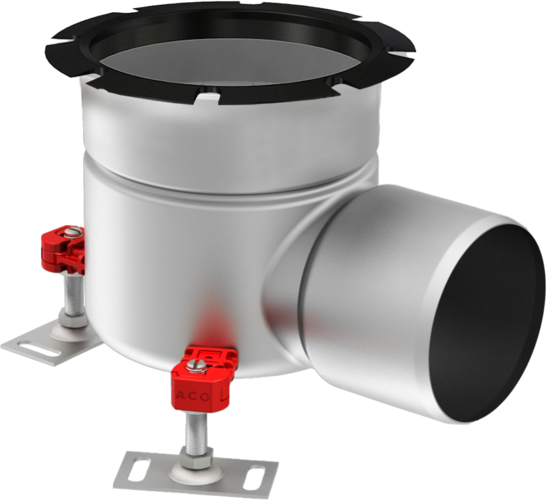

Afløb, teleskopisk og vandret udløb

Produktfordele

Afløb i hygiejnisk design iht. EN 1672, EN ISO 14159 og EHEDG-dokument 8, 13 og 44
Højdejusterbar og 360° roterbar
Intet stillestående spildevand i afløbets underdel
Fuld aftagelig og rengøringsvenlig vandlås
Aftagelig hygiejnisk og korrosionsbestandig støttering i nitrilgummi til vandlås

Kontakt

FAQ

EPD

Udløbsstuds Ø75 mm eller Ø110 mm
Stort udvalg af riste til belastningsklasse L15 - N250 (EN 1253) eller C250 (EN 1433)
Valgfri sikurv 0,3 liter (vandret udløb) eller 0,6 liter (lodret udløb)
Kan tilbydes med sideindløb Ø50. Kontakt kundeservice.
Tilbydes med flange til membran

Industrigulvafløb 157 & 218 brochure

Tegning	Materiale	Flange	Mål [mm]	Min. flow rate	Max. flow rate	Vandlås	Varenummer	Downloads
Tegning	Materiale	Flange	Udløbsdiameter	[l/s]	[l/s]	Vandlås	Varenummer	Downloads
	EN 1.4301 / AISI 304	Standard	Ø75	2,6	3,3	Uden	408072	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408072
	EN 1.4404 / AISI 316L	Standard	Ø75	2,6	3,3	Uden	408172	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408172
	EN 1.4301 / AISI 304	Standard	Ø110	2,8	4,4	Uden	408078	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408078
	EN 1.4404 / AISI 316L	Standard	Ø110	2,8	4,4	Uden	408178	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408178

Tegning	Materiale	Flange	Mål [mm]	Min. flow rate	Max. flow rate	Vandlås	Vare- nummer	Downloads
Tegning	Materiale	Flange	Udløbsdiameter	[l/s]	[l/s]	Vandlås	Vare- nummer	Downloads
	EN 1.4301 / AISI 304	Klæbeflange	Ø75	2,6	3,3	Uden	408074	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408074
	EN 1.4404 / AISI 316L	Klæbeflange	Ø75	2,6	3,3	Uden	408174	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408174
	EN 1.4301 / AISI 304	Klæbeflange	Ø110	2,8	4,4	Uden	408080	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408080
	EN 1.4404 / AISI 316L	Klæbeflange	Ø110	2,8	4,4	Uden	408180	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408180

Tegning	Materiale	Flange	Mål [mm]	Min. flow rate	Max. flow rate	Vandlås	Varenummer	Downloads
Tegning	Materiale	Flange	Udløbsdiameter	[l/s]	[l/s]	Vandlås	Varenummer	Downloads
	EN 1.4301 / AISI 304	Mekanisk klemflange	Ø75	2,6	3,3	Uden	408076	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408076
	EN 1.4404 / AISI 316L	Mekanisk klemflange	Ø75	2,6	3,3	Uden	408176	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408176
	EN 1.4301 / AISI 304	Mekanisk klemflange	Ø110	2,8	4,4	Uden	408082	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408082
	EN 1.4404 / AISI 316L	Mekanisk klemflange	Ø110	2,8	4,4	Uden	408182	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 408182

Passer til:

ACO hygiejnisk afløb 157 - lodret udløb
- Fast højde eller teleskopisk.

Beskrivelse

0,6 liter
Materialer:
- EN 1.4301 / AISI 304
- EN 1.4404 / AISI 316L

Varenr.
408202 (EN 1.4301 / AISI 304)
408212 (EN 1.4404 / AISI 316L)

Passer til:

ACO hygiejnisk afløb 157 - vandret udløb
- Fast højde eller teleskopisk.

Beskrivelse

0,3 liter
Materialer:
- EN 1.4301 / AISI 304
- EN 1.4404 / AISI 316L

Varenr.
408203 (EN 1.4301 / AISI 304)
408213 (EN 1.4404 / AISI 316L)

Passer til:

ACO hygiejnisk afløb 157

Beskrivelse:

Højde: 50 mm
Materialer:
- EN 1.4301 / AISI 304
- EN 1.4404 / AISI 316L

Varenr.
408200 (EN 1.4301 / AISI 304)
408210 (EN 1.4404 / AISI 316L)

Passer til:

ACO hygiejnisk afløb 157
- Fast højde eller teleskopisk

Beskrivelse:

Nitrilgummi (NBR)

Dataark 408201

Passer til:

ACO hygiejnisk afløb 157
- Teleskopisk

Beskrivelse:

Styrengummi (SBR)

Dataark 408205

Passer til:

ACO hygiejnisk afløb 157
- Teleskopisk

Beskrivelse:

Ø182
Materialer:
- EN 1.4301 / AISI 304
- EN 1.4404 / AISI 316L

Varenr.
408249 (EN 1.4301 / AISI 304)
408259 (EN 1.4404 / AISI 316L)

Passer til:

ACO hygiejnisk afløb 157
- Teleskopisk

Beskrivelse:

Ø358
Materialer:
- EN 1.4301 / AISI 304
- EN 1.4404 / AISI 316L

Varenr.
408206 (EN 1.4301 / AISI 304)
408216 (EN 1.4404 / AISI 316L)

Passer til:

ACO hygiejnisk afløb 157
- Teleskopisk

Beskrivelse:

Ø358
Materialer:
- EN 1.4301 / AISI 304
- EN 1.4404 / AISI 316L

Varenr.
408207 (EN 1.4301 / AISI 304)
408217 (EN 1.4404 / AISI 316L)
