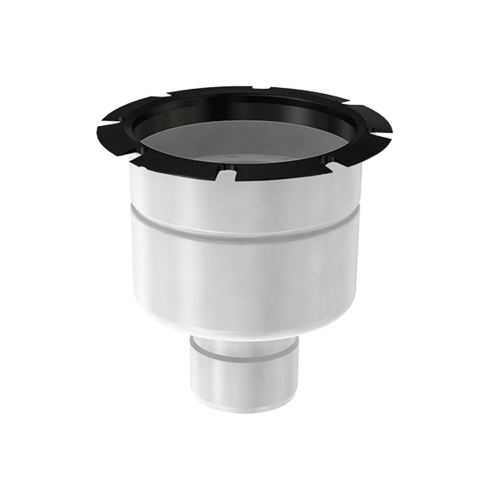

Afløb i teleskopisk højde med lodret udløb
408060 408160
EPD Miljøvaredeklaration

Teleskopisk, lodret udløb

Produktfordele

  • Afløb i hygiejnisk design iht. EN 1672, EN ISO 14159 og EHEDG-dokument 8, 13 og 44
  • Højdejusterbar og 360° roterbar
  • Intet stillestående spildevand i afløbets underdel
  • Fuld aftagelig og rengøringsvenlig vandlås
  • Aftagelig hygiejnisk og korrosionsbestandig støttering i nitrilgummi til vandlås
Kontakt
FAQ
EPD
  • Udløbsstuds:
    • Ø110 mm eller Ø160 mm (For lodret udløb)
    • Ø110 mm (For vandret udløb)
  • Stort udvalg af riste til belastningsklasse L15 - N250 (EN 1253) eller C250 (EN 1433)
  • Valgfri sikurv 0,7 liter (vandret udløb) eller 1,4 liter (lodret udløb)
  • Kan tilbydes med sideindløb Ø50. Kontakt kundeservice.
  • Tilbydes med flange til membran
TegningMaterialeFlangeMål [mm]VandlåsVarenummerDownloads
Udløbsdiameter
EN 1.4301 / AISI 304StandardØ110Uden408060
EN 1.4404 / AISI 316LStandardØ110Uden408160
Skitse af afløb med teleskopisk, lodret udløb Ø110EN 1.4301 / AISI 304KlæbeflangeØ110Uden408062
EN 1.4404 / AISI 316LKlæbeflangeØ110Uden408162
Skitse af afløb med teleskopisk, lodret udløb Ø110EN 1.4301 / AISI 304Mekanisk klemflangeØ110Uden408064
EN 1.4404 / AISI 316LMekanisk klemflangeØ110Uden408164
Skitse af afløb med teleskopisk, lodret udløb Ø160EN 1.4301 / AISI 304StandardØ160Uden408066
EN 1.4404 / AISI 316LStandardØ160Uden408166
Skitse af afløb med teleskopisk, lodret udløb Ø160EN 1.4301 / AISI 304KlæbeflangeØ160Uden408068
EN 1.4404 / AISI 316LKlæbeflangeØ160Uden408168
Skitse af afløb med teleskopisk, lodret udløb Ø160EN 1.4301 / AISI 304Mekanisk klemflangeØ160Uden408070
EN 1.4404 / AISI 316LMekanisk klemflangeØ160Uden408170

Sikurv, lodret udløb

Passer til:

  • ACO hygiejnisk afløb 218 - lodret udløb
    • Fast højde eller teleskopisk.

Beskrivelse

  • 1,4 liter
  • Fås i rustfrit stål AISI 304 eller AISI 316L

Sikurv, vandret udløb

Passer til:

  • ACO hygiejnisk afløb 218 - vandret udløb
    • Fast højde eller teleskopisk.

Beskrivelse

  • 0,7 liter
  • Fås i rustfrit stål AISI 304 eller AISI 316L

Vandlås

Passer til:

  • ACO hygiejnisk afløb 218

Beskrivelse:

  • Rustfrit stål AISI 304 eller AISI 316L

  • Højde: 50 mm

Støttering til vandlås

Passer til:

  • ACO hygiejnisk afløb 218
    • Fast højde eller teleskopisk

Beskrivelse:

  • Nitrilgummi

Kombiring

Passer til:

  • ACO hygiejnisk afløb 218
    • Teleskopisk

Beskrivelse:

  • Nitrilgummi

Mellemstykke standardflange

Passer til:

  • ACO hygiejnisk afløb 218
    • Teleskopisk

Beskrivelse:

  • Ø242
  • Fås i Rustfrit stål AISI 304 & AISI 316L

Mellemstykke med klæbeflange

Passer til:

  • ACO hygiejnisk afløb 218
    • Teleskopisk

Beskrivelse:

  • Ø418
  • Fås i Rustfrit stål AISI 304 & AISI 316L

Mellemstykke med klemflange

Passer til:

  • ACO hygiejnisk afløb 218
    • Teleskopisk

Beskrivelse:

  • Ø418
  • Fås i Rustfrit stål AISI 304 & AISI 316L
