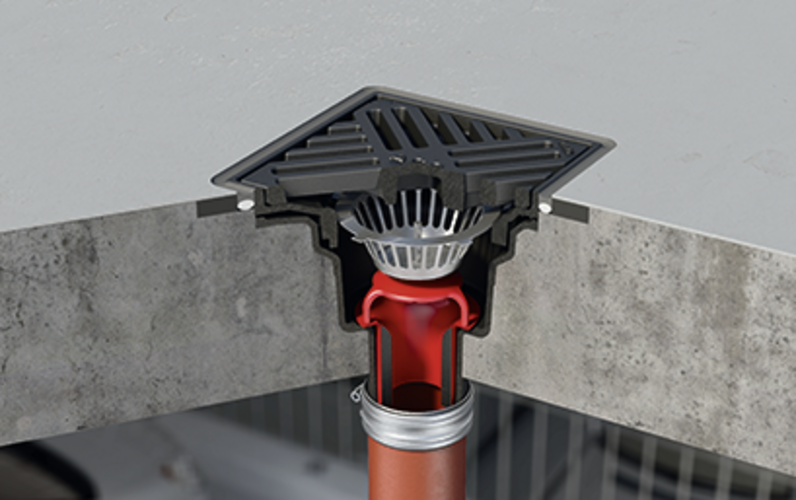

P-afløb Passavant (DN 70 - DN 100)

Produktfordele

  • Brandsikring
    • Ingen yderligere brnadbelastning
    • Brandsikring R30-R120 jf. DIN EN 13501-2
    • Lang levetid
  • Resistent mod saltvand
    • Nem at vedligeholde, svær at ødelægge
    • Justerbar belægningshøjde
  • Kompakt størrelse
    • Kerneboringshul kun 160mm
    • Plan Flange

Produktinformation

  • Avet i Støbejern
    • Klasse A1 Materiale
    • Sort Coated
    • Højtryk: > 700N/mm2
    • Testet iht. EN 1253-2
  • Belastningsklasse M125
  • 100 mm flage for alle installationer

Nominel bredde: DN 70

MuffehældningBeskrivelsePakdåseFordybningVægtVare-

nummer
[mm][kg]
Billede90°
  • Skål: Støbejern
  • Uden klæbeflange
Med230 x 2306,95932.00.02
Billede90°
  • Skål: Støbejern
  • Med klæbeflange
Med380 x 23011,75932.10.02
Billede90°
  • Skål: Støbejern
  • Uden klæbeflange
Med230 x 2308,65934.00.02
Billede90°
  • Skål: Støbejern
  • Med klæbeflange
Med380 x 23014,45934.10.02

Nominel bredde: DN 100

MuffehældningBeskrivelsePakdåseFordybningVægtVare-

nummer
[mm][kg]
Billede90°
  • Skål: Støbejern
  • Uden klæbeflange
Med230 x 2307,25933.00.02
Billede90°
  • Skål: Støbejern
  • Med klæbeflange
Med380 x 23011,95933.10.02
Billede90°
  • Skål: Støbejern
  • Uden klæbeflange
Med230 x 2308,95935.00.02
Billede90°
  • Skål: Støbejern
  • Med klæbeflange
Med380 x 23014,65935.10.02
MuffehældningKlasseBeskrivelseForbindelseskantPakdåseFordybningVægtVare-

nummer
90°M 125
  • Skål: Støbejern
Uden klæbeflangeMed230 x 230 mm6,9 kg5932.00.02
90°M 125
  • Skål: Støbejern
Med klæbeflangeMed380 x 230 mm11,7 kg5932.10.02
90°M 125
  • Skål: Støbejern
Uden klæbeflangeMed230 x 230 mm8,6 kg5934.00.02
90°M 125
  • Skål: Støbejern
Med klæbeflangeMed380 x 230 mm14,4 kg5934.10.02
90°M 125
  • Skål: Støbejern
Uden klæbeflangeMed230 x 230 mm7,2 kg5933.00.02
90°M 125
  • Skål: Støbejern
Med klæbeflangeMed380 x 230 mm11,9 kg5933.10.02
90°M 125
  • Skål: Støbejern
Uden klæbeflangeMed230 x 230 mm8,9 kg5935.00.02
90°M 125
  • Skål: Støbejern
Med klæbeflangeMed380 x 230 mm14,6 kg5935.10.02

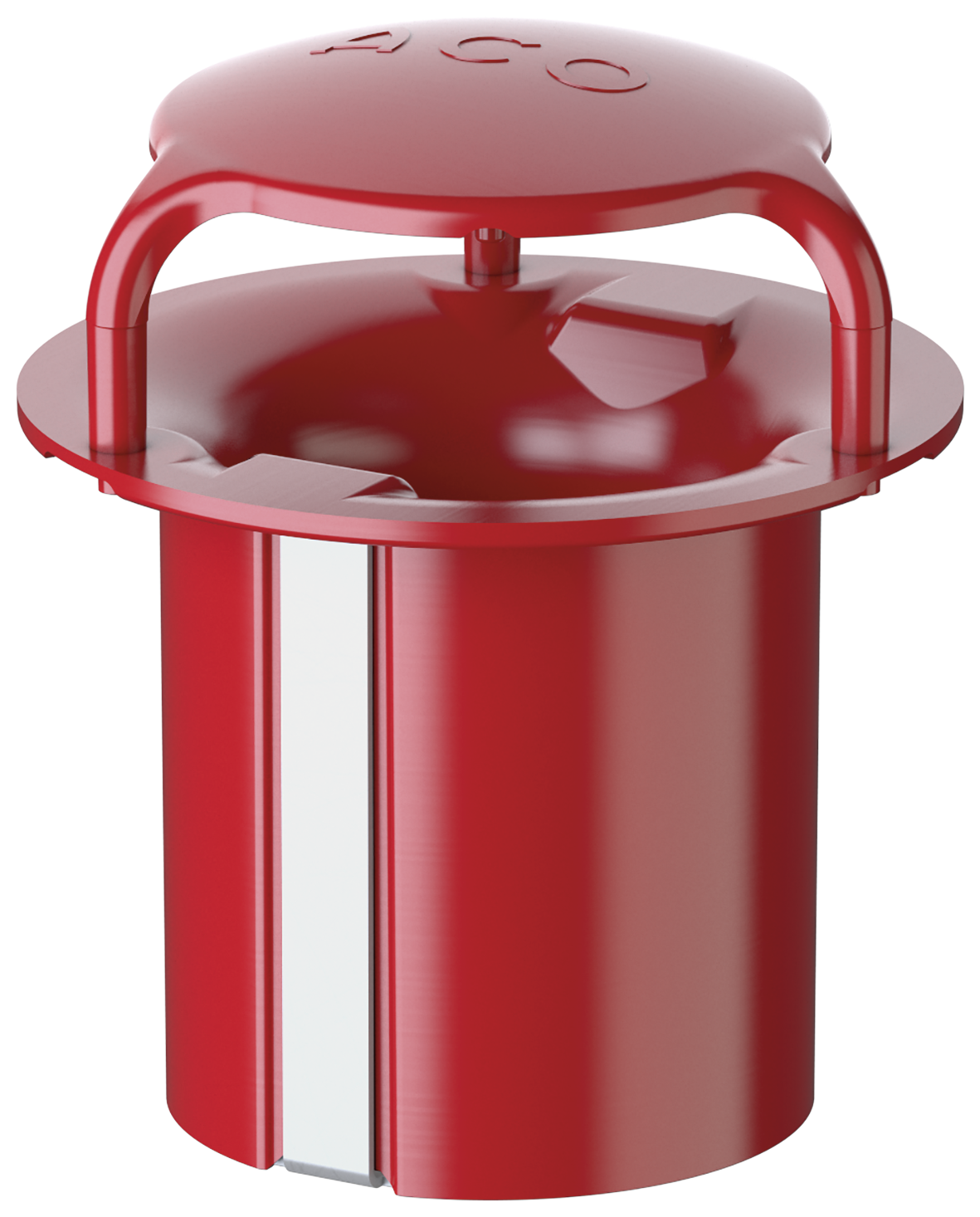

7033.20.02 Brandschutz-einsatz DN70-100

Passer til
  • Afløb til fladt tag Passavant Spin i støbejern
  • Afløb til parkeringshuse Passavant i støbejern
    • DN 70
    • Lodret udløb
Beskrivelse
  • Bemærk:
    • Udledningsværdien reduceres ved brug
    • En fit-in skal monteres til boring af kernehuller
  • Vægt: 0,5 kg
Varenr.
7033.20.02

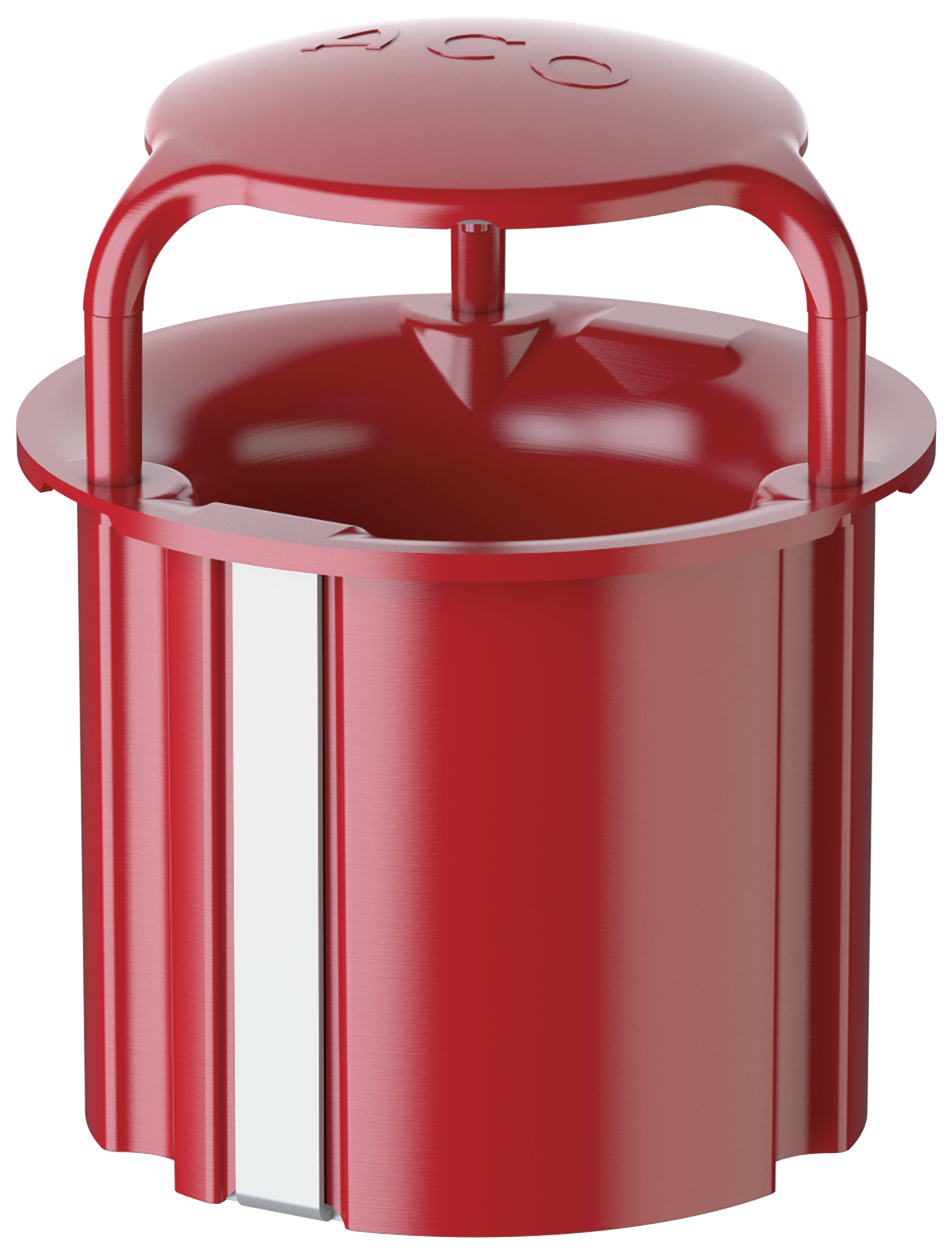

7034.20.02 Brandschutz-einsatz DN70-100

Passer til
  • Afløb til fladt tag Passavant Spin i støbejern
  • Afløb til parkeringshuse Passavant i støbejern
    • DN 100
    • Lodret udløb
Beskrivelse
  • Bemærk:
    • Udledningsværdien reduceres ved brug
    • En fit-in skal monteres til boring af kernehuller
  • Vægt: 0,5 kg
Varenr.
7034.20.02

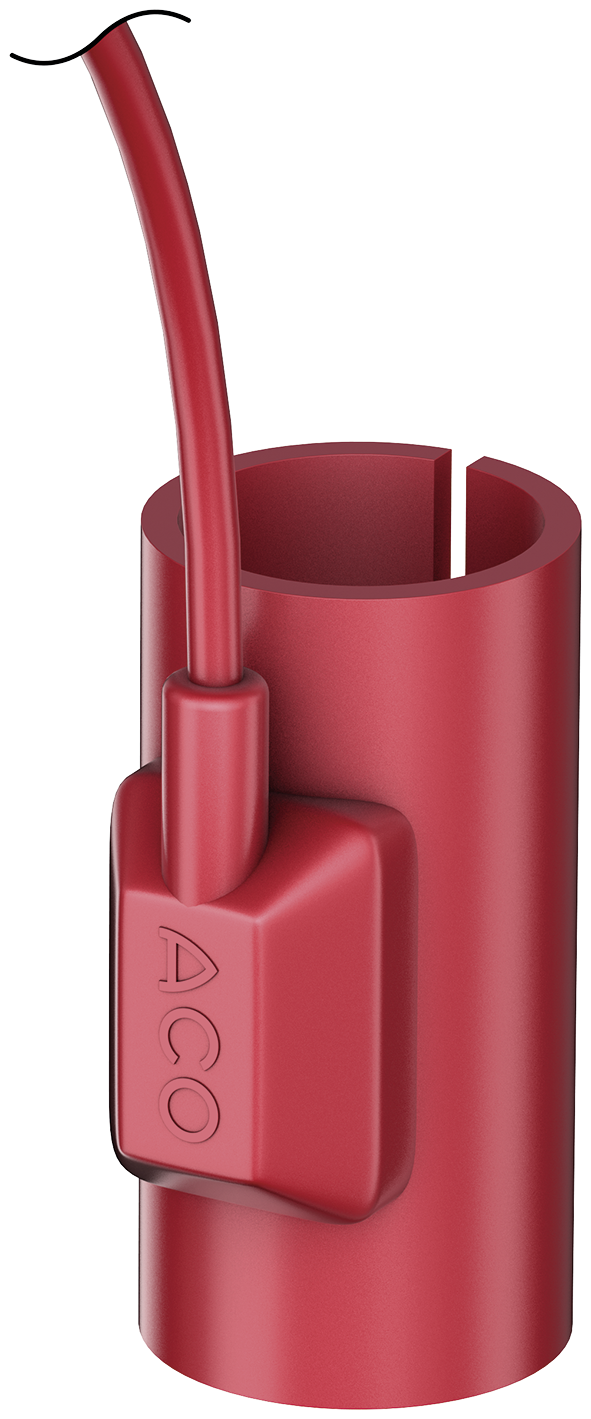

Fladt tagopvarmning med termostat

Passer til
  • Afløb til fladt tag Jet/Spin-serien i rustfrit stål
    • DN 40 – DN 125
  • Murværksafløb Jet i rustfrit stål
    • DN 50 – DN 70
  • Turboflow nødafløb i rustfrit stål
    • DN 50 – DN 70
  • Afløb til fladt tag Passavant Spin, i støbejern
    • DN 70 – DN 100
Beskrivelse
  • Lysnetforbindelse: 220 – 240 V
  • Beskyttelsesgrad: IP 67
  • Forbindelseslinje
    • H05RN-F2x1,0
    • Længde: 1 m
  • Højde: 95 mm
  • Nominel effekt: 25 W
  • Vægt: 0,3 kg
Varenr.
7000.85.20

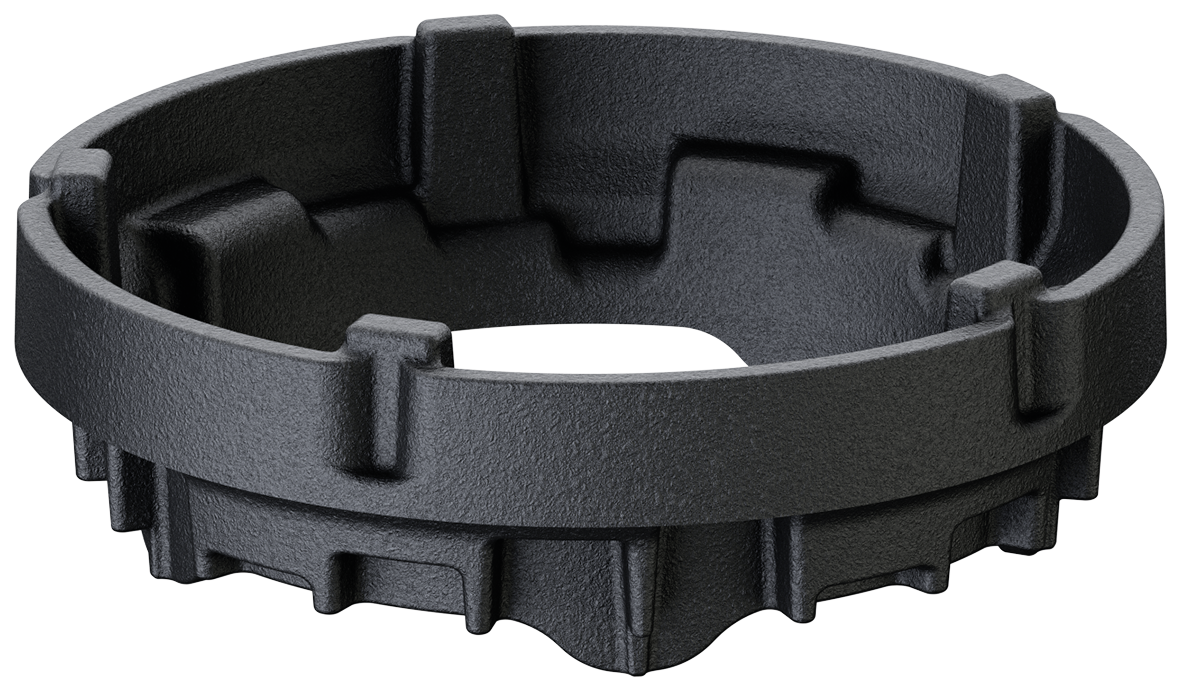

Justerbar højde

Passer til
  • Afløb til fladt tag Passavant Spin, i støbejern
    • DN 70/DN 100
  • Afløb til parkeringshuse Passavant i støbejern
  • Rist med ramme
    • 7000.08.02
    • 7000.44.02
Beskrivelse
  • I støbejern, med lakeret finish
  • Belastningsklasse: M 125
  • Højdejusterbarhed: 25 – 40 mm
  • Vægt: 1,3 kg
Varenr.
7000.05.02

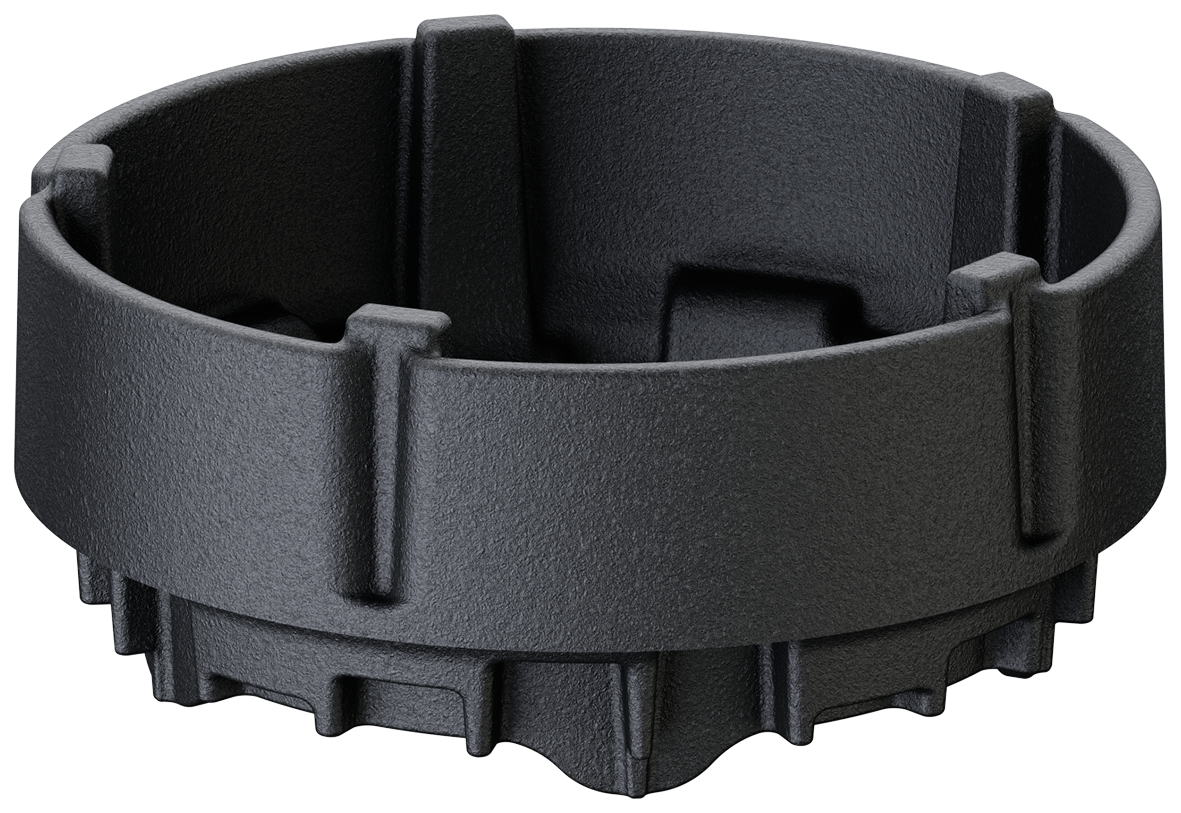

Justerbar højde

Passer til
  • Afløb til fladt tag Passavant Spin, i støbejern
    • DN 70/DN 100
  • Afløb til parkeringshuse Passavant i støbejern
  • Rist med ramme
    • 7000.08.02
    • 7000.44.02
Beskrivelse
  • I støbejern, med malet finish
  • Belastningsklasse: M 125
  • Højdejusterbarhed: 45 – 60 mm
  • Vægt: 1,9 kg
Varenr.
7000.06.02

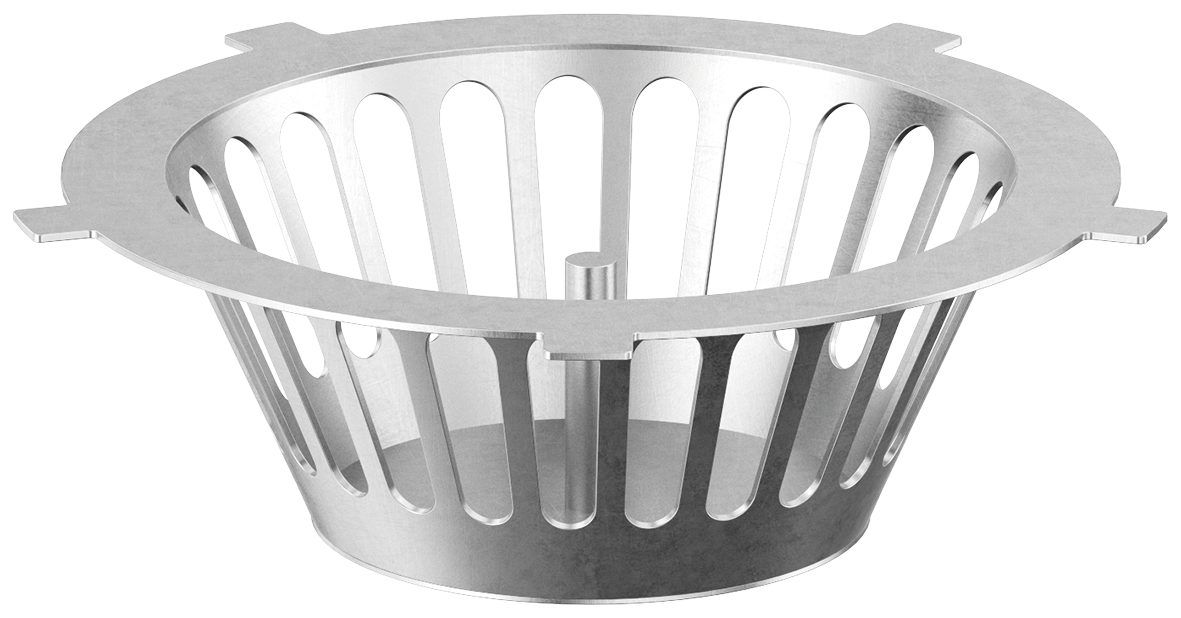

7000.03.02 Schlammeimer DN70-100

Passer til
  • Afløb til fladt tag Passavant Spin, i støbejern
    • DN 70 – DN 100
    • Lodret og vandret udløb
  • Afløb til parkeringshuse Passavant i støbejern
    • DN 70 – DN 100
  • Overdel i støbejern
    • DN 70/DN 100
Beskrivelse
  • I rustfrit stål
Varenr.
7000.03.02
