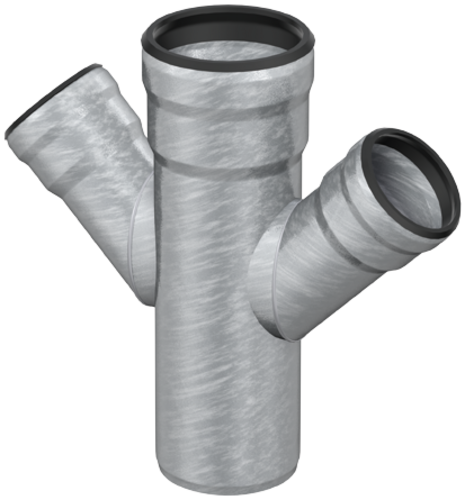

Dobbelt grenrør reducerede
Produktinformation
- Materiale: Galvaniseret stål
- Byggemateriale klasse: A1
- Ikke-brændbart
- Ingen introduktion af ekstra brandbelastning
- Med 1 A stikkontakter
- Med ekstra indvendig belægning
- I henhold til DIN EN 1123

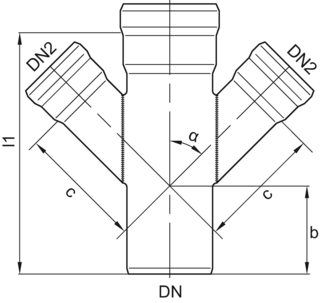

| Beskrivelse | DN1/DN2 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 70 x 50 mm reduceret dobbelt grenrør 45° | 70/50 | 175 | 75 | 106 | 1.18 | E52045755 | |
| GM-X 100 x 70 mm reduceret dobbelt grenrør 45° | 100/70 | 230 | 90 | 136 | 2.47 | E52045177 | |
| GM-X 100 x 80 mm reduceret dobbelt grenrør 45° | 100/80 | 265 | 110 | 147 | 2.9 | E52045188 | |
| GM-X 125 x 100 mm reduceret dobbelt grenrør 45° | 125/100 | 290 | 105 | 176 | 4.38 | E52045325 | |
| GM-X 150 x 100 mm reduceret dobbelt grenrør 45° | 150/100 | 290 | 95 | 195 | 5.12 | E52045350 | |
| GM-X 150 x 125 mm reduceret dobbelt grenrør 45° | 150/125 | 340 | 120 | 230 | 5.9 | E52045400 | |
| GM-X 200 x 100 mm reduceret dobbelt grenrør 45° | 200/100 | 325 | 100 | 240 | E52045800 | ||
| GM-X 200 x 125 mm reduceret dobbelt grenrør 45° | 200/125 | 380 | 130 | 274 | E52045850 | ||
| GM-X 200 x 150 mm reduceret dobbelt grenrør 45° | 200/150 | 420 | 150 | 284 | E52045900 | ||
| Beskrivelse | DN1/DN2 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 70 x 50 mm reduceret dobbelt grenrør 70° | 70/50 | 150 | 85 | 72 | E52070755 | ||
| GM-X 100 x 70 mm reduceret dobbelt grenrør 70° | 100/70 | 200 | 110 | 90 | E52070177 | ||
| GM-X 100 x 80 mm reduceret dobbelt grenrør 70° | 100/80 | 220 | 120 | 97 | E52070188 | ||
| GM-X 125 x 100 mm reduceret dobbelt grenrør 70° | 125/100 | 255 | 135 | 126 | E52070325 | ||
| GM-X 150 x 100 mm reduceret dobbelt grenrør 70° | 150/100 | 255 | 130 | 141 | E52070350 | ||
| GM-X 150 x 125 mm reduceret dobbelt grenrør 70° | 150/125 | 290 | 150 | 160 | E52070400 | ||
| GM-X 200 x 100 mm reduceret dobbelt grenrør 70° | 200/100 | 295 | 160 | 174 | E52070800 | ||
| GM-X 200 x 125 mm reduceret dobbelt grenrør 70° | 200/125 | 325 | 175 | 193 | E52070850 | ||
| GM-X 200 x 150 mm reduceret dobbelt grenrør 70° | 200/150 | 355 | 190 | 193 | E52070900 | ||
| Beskrivelse | DN1/DN2 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 70 x 50 mm reduceret dobbelt grenrør 87° | 70/50 | 150 | 100 | 61 | 1.0 | E52087755 | |
| GM-X 100 x 70 mm reduceret dobbelt grenrør 87° | 100/70 | 200 | 125 | 80 | 1.89 | E52087177 | |
| GM-X 100 x 80 mm reduceret dobbelt grenrør 87° | 100/80 | 220 | 135 | 81 | E52087188 | ||
| GM-X 125 x 100 mm reduceret dobbelt grenrør 87° | 125/100 | 255 | 155 | 105 | 3.67 | E52087325 | |
| GM-X 150 x 100 mm reduceret dobbelt grenrør 87° | 150/100 | 255 | 155 | 119 | 4.3 | E52087350 | |
| GM-X 150 x 125 mm reduceret dobbelt grenrør 87° | 150/125 | 290 | 175 | 134 | E52087400 | ||
| GM-X 200 x 100 mm reduceret dobbelt grenrør 87° | 200/100 | 295 | 195 | 150 | E52087800 | ||
| GM-X 200 x 125 mm reduceret dobbelt grenrør 87° | 200/125 | 325 | 210 | 165 | E52087850 | ||
| GM-X 200 x 150 mm reduceret dobbelt grenrør 87° | 200/150 | 355 | 225 | 166 | E52087900 | ||
