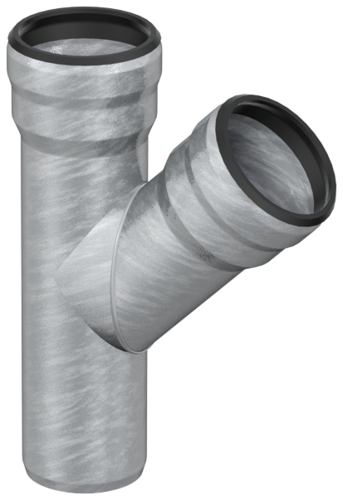

Enkelt grenrør
Produktinformation
- Materiale: Galvaniseret stål
- Byggemateriale klasse: A1
- Ikke-brændbart
- Ingen introduktion af ekstra brandbelastning
- Med 1 A stikkontakter
- Med ekstra indvendig belægning
- I henhold til DIN EN 1123

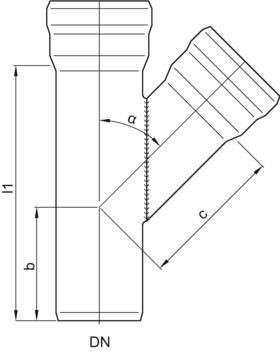

| Beskrivelse | DN | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 40 x 40 mm grenrør 45° | 40 | 125 | 55 | 70 | 0.37 | E50045044 | |
| GM-X 50 x 50 mm grenrør 45° | 50 | 150 | 65 | 90 | 0.56 | E50045055 | |
| GM-X 70 x 70 mm grenrør 45° | 70 | 200 | 85 | 115 | 1.12 | E50045077 | |
| GM-X 80 x 80 mm grenrør 45° | 80 | 235 | 97 | 138 | 1.2 | E50045088 | |
| GM-X 100 x 100 mm grenrør 45° | 100 | 265 | 110 | 155 | 2.45 | E50045100 | |
| GM-X 125 x 125 mm grenrør 45° | 125 | 340 | 130 | 210 | 4.77 | E50045125 | |
| GM-X 150 x 150 mm grenrør 45° | 150 | 380 | 140 | 240 | 6.65 | E50045150 | |
| GM-X 200 x 200 mm grenrør 45° | 200 | 500 | 190 | 320 | 16.76 | E50045200 | |
| GM-X 250 x 250 mm grenrør 45° | 250 | 620 | 230 | 370 | E50045250 | ||
| Beskrivelse | DN | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 40 x 40 mm grenrør 70° | 40 | 110 | 60 | 50 | 0.34 | E50070044 | |
| GM-X 50 x 50 mm grenrør 70° | 50 | 130 | 70 | 60 | 0.5 | E50070055 | |
| GM-X 70 x 70 mm grenrør 70° | 70 | 175 | 95 | 75 | 1.04 | E50070077 | |
| GM-X 80 x 80 mm grenrør 70° | 80 | 200 | 110 | 90 | 2.14 | E50070088 | |
| GM-X 100 x 100 mm grenrør 70° | 100 | 230 | 125 | 110 | E50070100 | ||
| GM-X 125 x 125 mm grenrør 70° | 125 | 285 | 150 | 145 | E50070125 | ||
| GM-X 150 x 150 mm grenrør 70° | 150 | 320 | 160 | 160 | E50070150 | ||
| GM-X 200 x 200 mm grenrør 70° | 200 | 420 | 220 | 210 | E50070200 | ||
| GM-X 250 x 250 mm grenrør 70° | 250 | E50070250 | |||||
| Beskrivelse | DN | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 40 x 40 mm grenrør 87° | 40 | 110 | 70 | 40 | 0.32 | E50087044 | |
| GM-X 50 x 50 mm grenrør 87° | 50 | 130 | 80 | 50 | 0.47 | E50087055 | |
| GM-X 70 x 70 mm grenrør 87° | 70 | 175 | 110 | 65 | 0.97 | E50087077 | |
| GM-X 80 x 80 mm grenrør 87° | 80 | 200 | 126 | 75 | 1.4 | E50087088 | |
| GM-X 100 x 100 mm grenrør 87° | 100 | 230 | 140 | 90 | 2.08 | E50087100 | |
| GM-X 125 x 125 mm grenrør 87° | 125 | 285 | 170 | 120 | 3.79 | E50087125 | |
| GM-X 150 x 150 mm grenrør 87° | 150 | 320 | 190 | 135 | 4.99 | E50087150 | |
| GM-X 200 x 200 mm grenrør 87° | 200 | 420 | 260 | 170 | 13.51 | E50087200 | |
| GM-X 250 x 250 mm grenrør 87° | 250 | 500 | 310 | 190 | E50087250 | ||
| Beskrivelse | DN | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 40 x 40 mm grenrør 45° | 40 | 125 | 55 | 70 | 0.37 | E50045044 | |
| GM-X 50 x 50 mm grenrør 45° | 50 | 150 | 65 | 90 | 0.56 | E50045055 | |
| GM-X 70 x 70 mm grenrør 45° | 70 | 200 | 85 | 115 | 1.12 | E50045077 | |
| GM-X 80 x 80 mm grenrør 45° | 80 | 235 | 97 | 138 | 1.2 | E50045088 | |
| GM-X 100 x 100 mm grenrør 45° | 100 | 265 | 110 | 155 | 2.45 | E50045100 | |
| GM-X 125 x 125 mm grenrør 45° | 125 | 340 | 130 | 210 | 4.77 | E50045125 | |
| GM-X 150 x 150 mm grenrør 45° | 150 | 380 | 140 | 240 | 6.65 | E50045150 | |
| GM-X 200 x 200 mm grenrør 45° | 200 | 500 | 190 | 320 | 16.76 | E50045200 | |
| GM-X 250 x 250 mm grenrør 45° | 250 | 620 | 230 | 370 | E50045250 | ||
| Beskrivelse | DN | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 40 x 40 mm grenrør 70° | 40 | 110 | 60 | 50 | 0.34 | E50070044 | |
| GM-X 50 x 50 mm grenrør 70° | 50 | 130 | 70 | 60 | 0.5 | E50070055 | |
| GM-X 70 x 70 mm grenrør 70° | 70 | 175 | 95 | 75 | 1.04 | E50070077 | |
| GM-X 80 x 80 mm grenrør 70° | 80 | 200 | 110 | 90 | 2.14 | E50070088 | |
| GM-X 100 x 100 mm grenrør 70° | 100 | 230 | 125 | 110 | E50070100 | ||
| GM-X 125 x 125 mm grenrør 70° | 125 | 285 | 150 | 145 | E50070125 | ||
| GM-X 150 x 150 mm grenrør 70° | 150 | 320 | 160 | 160 | E50070150 | ||
| GM-X 200 x 200 mm grenrør 70° | 200 | 420 | 220 | 210 | E50070200 | ||
| GM-X 250 x 250 mm grenrør 70° | 250 | E50070250 | |||||
| Beskrivelse | DN | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 40 x 40 mm grenrør 87° | 40 | 110 | 70 | 40 | 0.32 | E50087044 | |
| GM-X 50 x 50 mm grenrør 87° | 50 | 130 | 80 | 50 | 0.47 | E50087055 | |
| GM-X 70 x 70 mm grenrør 87° | 70 | 175 | 110 | 65 | 0.97 | E50087077 | |
| GM-X 80 x 80 mm grenrør 87° | 80 | 200 | 126 | 75 | 1.4 | E50087088 | |
| GM-X 100 x 100 mm grenrør 87° | 100 | 230 | 140 | 90 | 2.08 | E50087100 | |
| GM-X 125 x 125 mm grenrør 87° | 125 | 285 | 170 | 120 | 3.79 | E50087125 | |
| GM-X 150 x 150 mm grenrør 87° | 150 | 320 | 190 | 135 | 4.99 | E50087150 | |
| GM-X 200 x 200 mm grenrør 87° | 200 | 420 | 260 | 170 | 13.51 | E50087200 | |
| GM-X 250 x 250 mm grenrør 87° | 250 | 500 | 310 | 190 | E50087250 | ||
