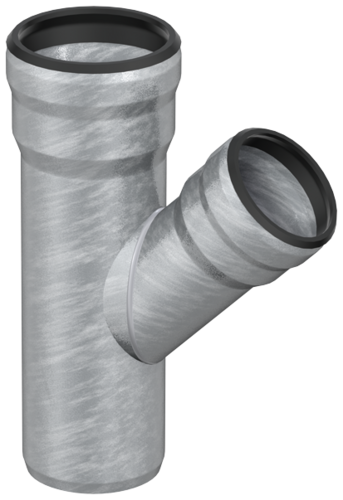

Enkelt grenrør reducerede
Produktfordele
- Materiale: Varmgalvaniseret stål
- Byggemateriale klasse: A1
- Ikke-brændbart
- Med ekstra indvendig belægning
- I henhold til DIN EN 1123
Produktinformation
- Stabil og slagstærk
- Hærværkssikret nedløbsrør
- Obs. tætningsring skal tilkøbes

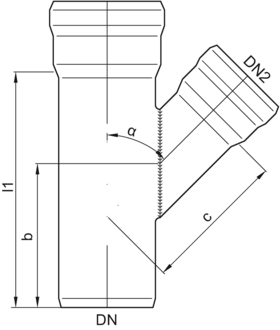

Beskrivelse | DN1/DN2 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
l1 | b | c | |||||
GM-X 50 x 40 mm grenrør 45° | 50/40 | 130 | 50 | 79 | 0.5 | E51045054 | |
GM-X 70 x 40 mm grenrør 45° | 70/40 | 150 | 60 | 95 | 0.7 | E51045074 | |
GM-X 70 x 50 mm grenrør 45° | 70/50 | 175 | 75 | 106 | 0.8 | E51045075 | |
GM-X 80 x 50 mm grenrør 45° | 80/50 | 185 | 71 | 117 | 1.4 | E51045085 | |
GM-X 100 x 40 mm grenrør 45° | 100/40 | 180 | 65 | 116 | 1.4 | E51045140 | |
GM-X 100 x 50 mm grenrør 45° | 100/50 | 200 | 75 | 127 | 1.5 | E51045150 | |
GM-X 100 x 70 mm grenrør 45° | 100/70 | 230 | 90 | 136 | 1.8 | E51045170 | |
GM-X 100 x 80 mm grenrør 45° | 100/80 | 265 | 110 | 147 | 2.0 | E51045180 | |
GM-X 125 x 50 mm grenrør 45° | 125/50 | 225 | 75 | 148 | 2.7 | E51045125 | |
GM-X 125 x 70 mm grenrør 45° | 125/70 | 255 | 90 | 157 | 3.0 | E51045127 | |
GM-X 125 x 100 mm grenrør 45° | 125/100 | 290 | 105 | 176 | 3.6 | E51045225 | |
GM-X 150 x 70 mm grenrør 45° | 150/70 | 255 | 80 | 177 | 3.9 | E51045220 | |
GM-X 150 x 100 mm grenrør 45° | 150/100 | 290 | 95 | 195 | 4.4 | E51045250 | |
GM-X 150 x 125 mm grenrør 45° | 150/125 | 340 | 120 | 230 | 5.7 | E51045275 | |
GM-X 200 x 100 mm grenrør 45° | 200/100 | 325 | 100 | 240 | 9.4 | E51045300 | |
GM-X 200 x 125 mm grenrør 45° | 200/125 | 380 | 130 | 274 | 11.0 | E51045325 | |
GM-X 200 x 150 mm grenrør 45° | 200/150 | 420 | 150 | 284 | 11.5 | E51045350 | |
GM-X 250 x 100 mm grenrør 45° | 250/100 | 370 | 110 | 279 | E51045360 | ||
GM-X 250 x 125 mm grenrør 45° | 250/125 | 420 | 140 | 313 | E51045375 | ||
GM-X 250 x 150 mm grenrør 45° | 250/150 | 450 | 150 | 323 | E51045400 | ||
GM-X 250 x 200 mm grenrør 45° | 250/200 | 540 | 190 | 359 | E51045450 |
Beskrivelse | DN1/DN2 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
l1 | b | c | |||||
GM-X 50 x 40 mm grenrør 70° | 50/40 | 120 | 65 | 57 | E51070054 | ||
GM-X 70 x 40 mm grenrør 70° | 70/40 | 140 | 80 | 69 | E51070074 | ||
GM-X 70 x 50 mm grenrør 70° | 70/50 | 150 | 85 | 72 | 0.77 | E51070075 | |
GM-X 80 x 50 mm grenrør 70° | 80/50 | 165 | 94 | 80 | E51070085 | ||
GM-X 100 x 40 mm grenrør 70° | 100/40 | 175 | 100 | 84 | E51070140 | ||
GM-X 100 x 50 mm grenrør 70° | 100/50 | 180 | 95 | 87 | 1.43 | E51070150 | |
GM-X 100 x 70 mm grenrør 70° | 100/70 | 200 | 110 | 90 | 1.69 | E51070170 | |
GM-X 100 x 80 mm grenrør 70° | 100/80 | 220 | 120 | 97 | E51070180 | ||
GM-X 125 x 50 mm grenrør 70° | 125/50 | 200 | 105 | 103 | E51070125 | ||
GM-X 125 x 70 mm grenrør 70° | 125/70 | 225 | 120 | 106 | E51070127 | ||
GM-X 125 x 100 mm grenrør 70° | 125/100 | 255 | 135 | 126 | E51070225 | ||
GM-X 150 x 70 mm grenrør 70° | 150/70 | 225 | 115 | 121 | E51070220 | ||
GM-X 150 x 100 mm grenrør 70° | 150/100 | 255 | 130 | 141 | E51070250 | ||
GM-X 150 x 125 mm grenrør 70° | 150/125 | 290 | 150 | 160 | E51070275 | ||
GM-X 200 x 100 mm grenrør 70° | 200/100 | 295 | 160 | 174 | E51070300 | ||
GM-X 200 x 125 mm grenrør 70° | 200/125 | 325 | 175 | 193 | E51070325 | ||
GM-X 200 x 150 mm grenrør 70° | 200/150 | 355 | 190 | 193 | E51070350 | ||
GM-X 250 x 100 mm grenrør 70° | 250/100 | E51070360 | |||||
GM-X 250 x 125 mm grenrør 70° | 250/125 | E51070375 | |||||
GM-X 250 x 150 mm grenrør 70° | 250/150 | E51070400 | |||||
GM-X 250 x 200 mm grenrør 70° | 250/200 | E51070450 |
Beskrivelse | DN1/DN2 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
l1 | b | c | |||||
GM-X 50 x 40 mm grenrør 87° | 50/40 | 120 | 75 | 46 | 0.4 | E51087054 | |
GM-X 70 x 40 mm grenrør 87° | 70/40 | 140 | 95 | 57 | 0.7 | E51087074 | |
GM-X 70 x 50 mm grenrør 87° | 70/50 | 150 | 100 | 61 | 0.8 | E51087075 | |
GM-X 80 x 50 mm grenrør 87° | 80/50 | 155 | 109 | 69 | 1.1 | E51087085 | |
GM-X 100 x 40 mm grenrør 87° | 100/40 | 175 | 115 | 72 | 1.4 | E51087140 | |
GM-X 100 x 50 mm grenrør 87° | 100/50 | 180 | 115 | 76 | 1.4 | E51087150 | |
GM-X 100 x 70 mm grenrør 87° | 100/70 | 200 | 125 | 80 | 1.6 | E51087170 | |
GM-X 100 x 80 mm grenrør 87° | 100/80 | 220 | 135 | 81 | 1.8 | E51087180 | |
GM-X 125 x 50 mm grenrør 87° | 125/50 | 200 | 125 | 91 | 2.4 | E51087125 | |
GM-X 125 x 70 mm grenrør 87° | 125/70 | 225 | 140 | 95 | 2.7 | E51087127 | |
GM-X 125 x 100 mm grenrør 87° | 125/100 | 255 | 155 | 105 | 3.2 | E51087225 | |
GM-X 150 x 70 mm grenrør 87° | 150/70 | 225 | 140 | 109 | 3.2 | E51087220 | |
GM-X 150 x 100 mm grenrør 87° | 150/100 | 255 | 155 | 119 | 3.8 | E51087250 | |
GM-X 150 x 125 mm grenrør 87° | 150/125 | 290 | 175 | 134 | 4.6 | E51087275 | |
GM-X 200 x 100 mm grenrør 87° | 200/100 | 295 | 195 | 150 | E51087300 | ||
GM-X 200 x 125 mm grenrør 87° | 200/125 | 325 | 210 | 165 | E51087325 | ||
GM-X 200 x 150 mm grenrør 87° | 200/150 | 355 | 225 | 167 | E51087350 | ||
GM-X 250 x 100 mm grenrør 87° | 250/100 | 220 | 178 | E51087360 | |||
GM-X 250 x 125 mm grenrør 87° | 250/125 | E51087375 | |||||
GM-X 250 x 150 mm grenrør 87° | 250/150 | E51087400 | |||||
GM-X 250 x 200 mm grenrør 87° | 250/200 | E51087450 |
