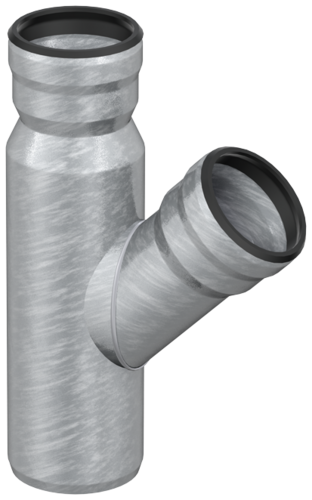

Overgangsgrenrør
Produktinformation
- Materiale: Galvaniseret stål
- Byggemateriale klasse: A1
- Ikke-brændbart
- Ingen introduktion af ekstra brandbelastning
- Med 1 A stikkontakter
- Med ekstra indvendig belægning
- I henhold til DIN EN 1123

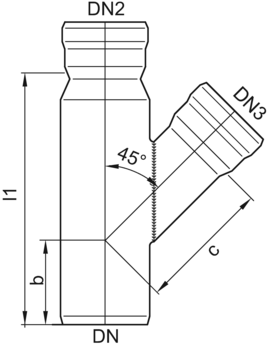

| Beskrivelse | DN1/DN2/DN3 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 50 x 40 x 40 mm overgangsgrenrør 45° | 50/40/40 | 150 | 50 | 79 | 0.48 | E54045544 | |
| GM-X 50 x 40 x 50 mm overgangsgrenrør 45° | 50/40/50 | 170 | 65 | 90 | 0.58 | E54045545 | |
| GM-X 70 x 40 x 40 mm overgangsgrenrør 45° | 70/40/40 | 200 | 60 | 95 | E54045744 | ||
| GM-X 70 x 40 x 50 mm overgangsgrenrør 45° | 70/40/50 | 210 | 75 | 106 | E54045745 | ||
| GM-X 70 x 50 x 40 mm overgangsgrenrør 45° | 70/50/40 | 200 | 60 | 95 | E54045754 | ||
| GM-X 70 x 50 x 50 mm overgangsgrenrør 45° | 70/50/50 | 200 | 75 | 106 | 0.85 | E54045755 | |
| Beskrivelse | DN1/DN2/DN3 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 50 x 40 x 40 mm overgangsgrenrør 70° | 50/40/40 | 140 | 65 | 57 | E54070544 | ||
| GM-X 50 x 40 x 50 mm overgangsgrenrør 70° | 50/40/50 | 150 | 70 | 60 | E54070545 | ||
| GM-X 70 x 40 x 40 mm overgangsgrenrør 70° | 70/40/40 | 185 | 80 | 69 | E54070744 | ||
| GM-X 70 x 40 x 50 mm overgangsgrenrør 70° | 70/40/50 | 195 | 85 | 72 | E54070745 | ||
| GM-X 70 x 50 x 40 mm overgangsgrenrør 70° | 70/50/40 | 180 | 80 | 69 | E54070754 | ||
| GM-X 70 x 50 x 50 mm overgangsgrenrør 70° | 70/50/50 | 180 | 85 | 72 | E54070755 | ||
| Beskrivelse | DN1/DN2/DN3 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 50 x 40 x 40 mm overgangsgrenrør 87° | 50/40/40 | 140 | 75 | 46 | E54087544 | ||
| GM-X 50 x 40 x 50 mm overgangsgrenrør 87° | 50/40/50 | 150 | 80 | 50 | E54087545 | ||
| GM-X 70 x 40 x 40 mm overgangsgrenrør 87° | 70/40/40 | 185 | 95 | 57 | E54087744 | ||
| GM-X 70 x 40 x 50 mm overgangsgrenrør 87° | 70/40/50 | 195 | 100 | 61 | E54087745 | ||
| GM-X 70 x 50 x 40 mm overgangsgrenrør 87° | 70/50/40 | 180 | 95 | 57 | E54087754 | ||
| GM-X 70 x 50 x 50 mm overgangsgrenrør 87° | 70/50/50 | 180 | 100 | 61 | E54087755 | ||
| Beskrivelse | DN1/DN2/DN3 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 50 x 40 x 40 mm overgangsgrenrør 45° | 50/40/40 | 150 | 50 | 79 | 0.48 | E54045544 | |
| GM-X 50 x 40 x 50 mm overgangsgrenrør 45° | 50/40/50 | 170 | 65 | 90 | 0.58 | E54045545 | |
| GM-X 70 x 40 x 40 mm overgangsgrenrør 45° | 70/40/40 | 200 | 60 | 95 | E54045744 | ||
| GM-X 70 x 40 x 50 mm overgangsgrenrør 45° | 70/40/50 | 210 | 75 | 106 | E54045745 | ||
| GM-X 70 x 50 x 40 mm overgangsgrenrør 45° | 70/50/40 | 200 | 60 | 95 | E54045754 | ||
| GM-X 70 x 50 x 50 mm overgangsgrenrør 45° | 70/50/50 | 200 | 75 | 106 | 0.85 | E54045755 | |
| Beskrivelse | DN1/DN2/DN3 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 50 x 40 x 40 mm overgangsgrenrør 70° | 50/40/40 | 140 | 65 | 57 | E54070544 | ||
| GM-X 50 x 40 x 50 mm overgangsgrenrør 70° | 50/40/50 | 150 | 70 | 60 | E54070545 | ||
| GM-X 70 x 40 x 40 mm overgangsgrenrør 70° | 70/40/40 | 185 | 80 | 69 | E54070744 | ||
| GM-X 70 x 40 x 50 mm overgangsgrenrør 70° | 70/40/50 | 195 | 85 | 72 | E54070745 | ||
| GM-X 70 x 50 x 40 mm overgangsgrenrør 70° | 70/50/40 | 180 | 80 | 69 | E54070754 | ||
| GM-X 70 x 50 x 50 mm overgangsgrenrør 70° | 70/50/50 | 180 | 85 | 72 | E54070755 | ||
| Beskrivelse | DN1/DN2/DN3 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | ||
| l1 | b | c | |||||
| GM-X 50 x 40 x 40 mm overgangsgrenrør 87° | 50/40/40 | 140 | 75 | 46 | E54087544 | ||
| GM-X 50 x 40 x 50 mm overgangsgrenrør 87° | 50/40/50 | 150 | 80 | 50 | E54087545 | ||
| GM-X 70 x 40 x 40 mm overgangsgrenrør 87° | 70/40/40 | 185 | 95 | 57 | E54087744 | ||
| GM-X 70 x 40 x 50 mm overgangsgrenrør 87° | 70/40/50 | 195 | 100 | 61 | E54087745 | ||
| GM-X 70 x 50 x 40 mm overgangsgrenrør 87° | 70/50/40 | 180 | 95 | 57 | E54087754 | ||
| GM-X 70 x 50 x 50 mm overgangsgrenrør 87° | 70/50/50 | 180 | 100 | 61 | E54087755 | ||
