Overgangsstykker
Produktinformation
- Materiale: Galvaniseret stål
- Byggemateriale klasse: A1
- Ikke-brændbart
- Ingen introduktion af ekstra brandbelastning
- Med 1 A stikkontakter
- Med ekstra indvendig belægning
- I henhold til DIN EN 1123

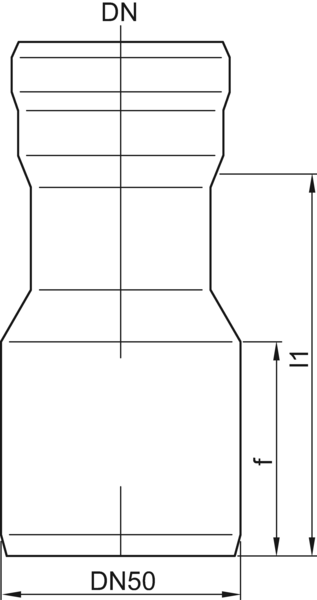

| Tegning | Beskrivelse | DN1/DN2 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | |
| l1 | f | ||||||
 | GM-X 40/50 mm overgangsstykke PE | 40/50 | 90 | 56 | 0.23 | E40610040 | |
| GM-X 50/50 mm overgangsstykke PE | 50/50 | 62 | 56 | 0.22 | E40610050 | ||
| GM-X 40/50 mm overgangsstykke | 40/50 | 60 | 50 | 0.16 | E40300040 | |
| GM-X 50/50 mm overgangsstykke | 50/50 | 60 | 50 | 0.20 | E40300050 | ||
| GM-X 50/70 mm overgangsstykke | 50/70 | 100 | 75 | E40310050 | |||
| GM-X 70/70 mm overgangsstykke | 70/70 | 95 | 75 | 0.47 | E40310070 | ||
| GM-X 70/100 mm overgangsstykke | 70/100 | 120 | 110 | 0.84 | E40311070 | ||
| GM-X 80/80 mm overgangsstykke | 80/80 | E40313080 | |||||
| GM-X 80/100 mm overgangsstykke | 80/100 | 115 | 110 | 1.3 | E40311080 | ||
| GM-X 100/100 mm overgangsstykke | 100/100 | 110 | 110 | 0.97 | E40311100 | ||
| GM-X 100/125 mm overgangsstykke | 100/125 | 140 | 125 | 1.0 | E40312100 | ||
| GM-X 125/125 mm overgangsstykke | 125/125 | 130 | 125 | 1.72 | E40312125 | ||
| GM-X 100/150 mm overgangsstykke | 100/150 | 160 | 160 | E40315100 | |||
| GM-X 125/150 mm overgangsstykke | 125/150 | 150 | 160 | E40315125 | |||
| GM-X 150/200 mm overgangsstykke | 150/200 | 180 | 200 | E40316150 | |||
| GM-X 200/200 mm overgangsstykke | 200/200 | 150 | 200 | 6.48 | E40316200 | ||

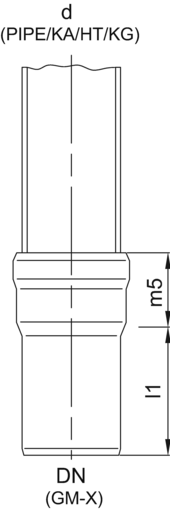

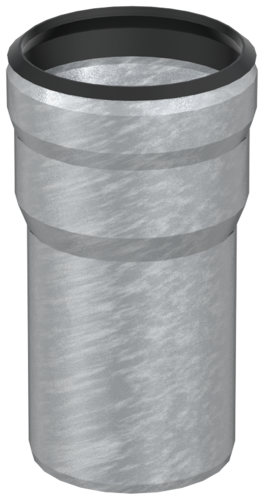

| Tegning | Beskrivelse | Tætningsring skal anvendes | DN1/DN2 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | |
| l1 | m5 | |||||||
 | GM-X 40/40 mm overgang til t/PVC | E80130050 | 40/40 | 67 | 38 | E60600040 | ||
| GM-X 50/50 mm overgang t/PVC | E80010050 | 50/50 | 52 | 38 | 0.2 | E60610050 | ||
| GM-X 70/70 mm overgang til t/PVC | E80010070 | 70/70 | 95 | 55 | 0.5 | E60420070 | ||
| GM-X 100/100 mm overgang t/PVC | E80010110 | 100/100 | 100 | 70 | 1.0 | E60430100 | ||

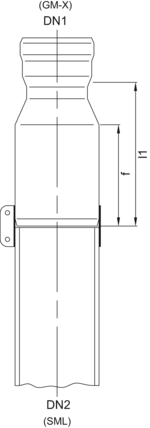

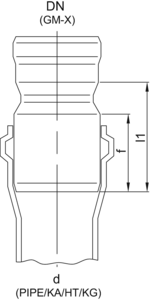

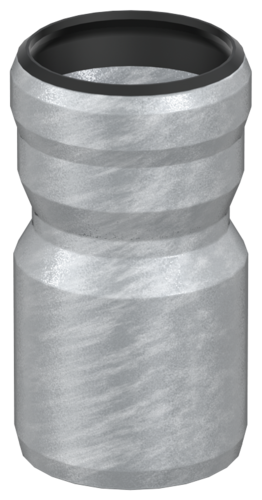

| Tegning | Beskrivelse | DN1/DN2 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | |
| l1 | f | ||||||
| GM-X 40/50 mm overgangsstykke SML | 40/50 | 100 | 70 | 0.25 | E40200040 | |
| GM-X 50/50 mm overgangsstykke SML | 50/50 | 95 | 70 | 0.3 | E40200050 | ||
| GM-X 40/70 mm overgangsstykke SML | 40/70 | 135 | 75 | E40210040 | |||
| GM-X 50/70 mm overgangsstykke SML | 50/70 | 130 | 75 | 0.46 | E40210050 | ||
| GM-X 70/70 mm overgangsstykke SML | 70/70 | 105 | 75 | 0.52 | E40210070 | ||
| GM-X 50/100 mm overgangsstykke SML | 50/100 | 150 | 75 | 0.83 | E40220050 | ||
| GM-X 70/100 mm overgangsstykke SML/ler | 70/100 | 120 | 80 | 0.88 | E40220070 | ||
| GM-X 100/100 mm overgangsstykke SML/ler | 100/100 | 110 | 80 | 0.97 | E40220100 | ||
| GM-X 100/125 mm overgangsstykke SML/ler | 100/125 | 150 | 100 | 1.58 | E40230100 | ||
| GM-X 100/150 mm overgangsstykke SML/ler | 100/150 | 170 | 90 | 2.02 | E40240100 | ||
| GM-X 125/150 mm overgangsstykke SML/ler | 125/150 | 150 | 100 | 2.17 | E40240125 | ||
| GM-X 100/200 mm overgangsstykke SML/ler | 100/200 | 240 | 120 | E40250100 | |||
| GM-X 125/200 mm overgangsstykke SML/ler | 125/200 | 225 | 120 | E40250125 | |||
| GM-X 150/200 mm overgangsstykke SML/ler | 150/200 | 210 | 120 | 3.1 | E40250150 | ||
| GM-X 200/200 mm overgangsstykke SML/ler | 200/200 | 170 | 140 | 5.18 | E40250200 | ||

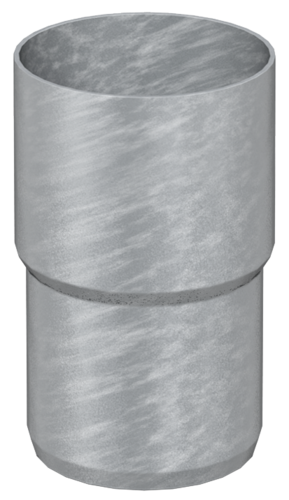

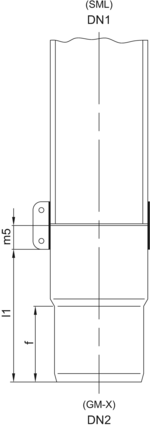

| Tegning | Beskrivelse | DN1/DN2 | Mål [mm] | Vægt [kg] | Varenummer | Downloads | |
| l1 | f | ||||||
 | GM-X 50/50 mm SML overgang til GM-X | 50/50 | 71 | 45 | 0.23 | E60310050 | |
| GM-X 70/70 mm SML overgang til GM-X | 70/70 | 86 | 60 | 0.36 | E60311070 | ||
| GM-X 80/80 mm SML overgang til GM-X | 80/80 | 94 | 65 | 0.5 | E60308080 | ||
| GM-X 100/100 mm SML overgang til GM-X | 100/100 | 108 | 75 | 0.8 | E60312100 | ||
| GM-X 200/200 mm SML overgang til GM-X | 200/200 | 163 | 130 | 3.4 | E60315200 | ||
