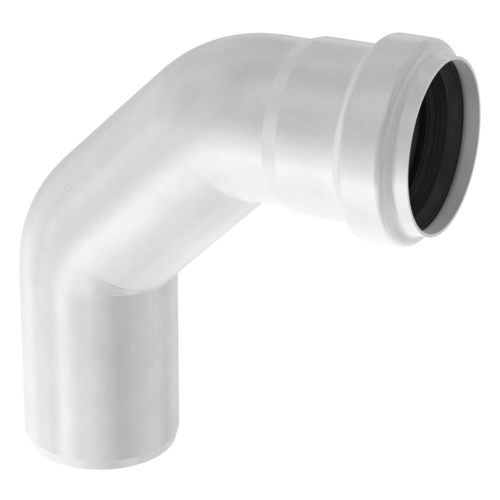

87,5° lang bøjning

87 5 Lang Bøjning

EPD Miljøvaredeklaration

Produktfordele

ACO Pipes anvendt sammen med andre ACO-afløbsprodukter giver en kompleks afløbsløsning:

Hygiejnisk design i henhold til EN1672, EN ISO 14159 og EHEDG-dokument 8, 13 og 44
Modstandsdygtig over for termiske og dynamiske stød
Hurtig, pålidelig og omkostningseffektiv installation
Sikker mod nedbøjning
Push-fit-forbindelse med dobbelt læbetætning for nem og pålidelig installation

Produktinformation

ACO-rørsystemer i rustfrit stål er designet til afledning af gråt og sort vand, regnvand og industrispildevand
Velegnet til både sifon-, vakuum- og gravitationsafvandingsløsninger
Push-fit-forbindelse med dobbelt læbetætning for nem og pålidelig installation

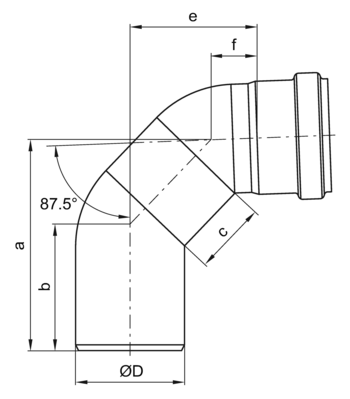

Mål [mm]						Materiale	Tætning	Vægt [kg]	Varenummer	Downloads
D	a	b	c	e	f
40	105	64	50	67	40	AISI 304	EPDM	0.20	417340	Teknisk tegning (DXF) Dataark 417340
						AISI 316	EPDM	0.20	417338	Teknisk tegning (DXF) Dataark 417338

Mål [mm]						Materiale	Tætning	Vægt [kg]	Varenummer	Downloads
D	a	b	c	e	f
50	123	71	50	75	25	AISI 304	EPDM	0.30	419146	Dataark 419146
						AISI 316	EPDM	0.30	419000	Dataark 419000

Mål [mm]						Materiale	Tætning	Vægt [kg]	Varenummer	Downloads
D	a	b	c	e	f
75	146	87	50	88	32	AISI 304	EPDM	0.50	419148	Teknisk tegning (DWG) Dataark 419148
						AISI 316	EPDM	0.50	419002	Teknisk tegning (DWG) Dataark 419002

Mål [mm]						Materiale	Tætning	Vægt [kg]	Varenummer	Downloads
D	a	b	c	e	f
110	316	103	250	246	39	AISI 304	EPDM	1.40	419150	Teknisk tegning (DWG) Dataark 419150
						AISI 316	EPDM	1.40	419004	Teknisk tegning (DWG) Dataark 419004

Mål [mm]						Materiale	Tætning	Vægt [kg]	Varenummer	Downloads
D	a	b	c	e	f
160	360	126	250	270	92	AISI 304	EPDM	2.20	419152	Teknisk tegning (DXF) Dataark 419152
						AISI 316	EPDM	2.20	419144	Teknisk tegning (DXF) Dataark 419144
