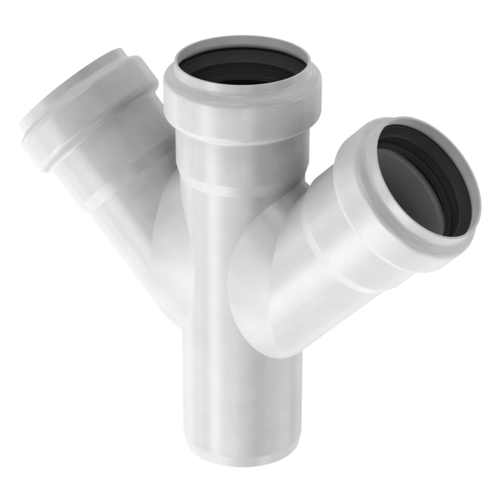

45° dobbelt grenrør

45 Dobbelt Grenrør

EPD Miljøvaredeklaration

Produktfordele

ACO Pipes anvendt sammen med andre ACO-afløbsprodukter giver en effektiv afløbsløsning:

Hygiejnisk design i henhold til EN1672, EN ISO 14159 og EHEDG-dokument 8, 13 og 44
Modstandsdygtig over for termiske og dynamiske udvidelser
Hurtig, pålidelig og omkostningseffektiv installation
Sikker mod nedbøjning
Ikke brændbar
Gnavesikker
Push-fit-forbindelse med unik dobbelt læbetætning
Med EPDM-tætningsring som standard. Kan også leveres med NBR og Viton

Produktinformation

ACO-rørsystemer i rustfrit stål er designet til afledning af gråt og sort spildevand, regnvand og industrispildevand
Velegnet til både sifon-, vakuum- og gravitationsafvandingsløsninger
Push-fit-forbindelse med dobbelt læbetætning for nem og pålidelig installation

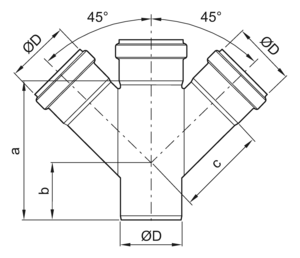

Beskrivelse	Mål [mm]				Materiale	Vægt [kg]	Varenummer	Downloads
	D	a	b	c
40 x 40 mm dobbelt gren 45°	Ø40	118	58	63	1.4301	0.40	417374	Dataark 417374
					1.4404	0.40	417378	Dataark 417378

Beskrivelse	Mål [mm]				Materiale	Vægt [kg]	Varenummer	Downloads
	D	a	b	c
50 x 50 mm dobbelt gren 45°	Ø50	128	57	76	1.4301	0.40	98806	Teknisk tegning (DWG) Dataark 98806
					1.4404	0.40	98856	Teknisk tegning (DWG) Dataark 98856

Beskrivelse	Mål [mm]				Materiale	Vægt [kg]	Varenummer	Downloads
	D	a	b	c
75 x 75 mm dobbelt gren 45°	Ø75	179	74	110	1.4301	0.70	98808	Teknisk tegning (DWG) Dataark 98808
					1.4404	0.70	98858	Teknisk tegning (DWG) Dataark 98858

Beskrivelse	Mål [mm]				Materiale	Vægt [kg]	Varenummer	Downloads
	D	a	b	c
110 x 110 mm dobbelt gren 45°	Ø110	233	88	149	1.4301	1.20	98810	Teknisk tegning (DWG) Dataark 98810
					1.4404	1.20	98860	Teknisk tegning (DWG) Dataark 98860

Beskrivelse	Mål [mm]				Materiale	Vægt [kg]	Varenummer	Downloads
	D	a	b	c
160 x 160 mm dobbelt gren 45°	Ø160	332	184	222	1.4301	3.50	98812	Teknisk tegning (DXF) Dataark 98812
					1.4404	3.50	98862	Teknisk tegning (DXF) Dataark 98862

Beskrivelse	Mål [mm]				Materiale	Vægt [kg]	Varenummer	Downloads
	D	a	b	c
250 x 250 mm dobbelt gren 45°	Ø250	509	172	336	1.4404	11.0	417120	Teknisk tegning (DWG) Dataark 417120

Beskrivelse	Mål [mm]				Materiale	Vægt [kg]	Varenummer	Downloads
	D	a	b	c
315 x 315 mm dobbelt gren 45°	Ø315	616	195	521	1.4404	29.70	417212	Teknisk tegning (DXF) Dataark 417212
