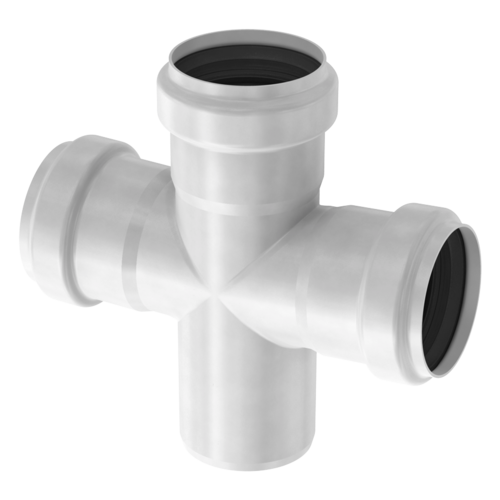

87,5° dobbelt grenrør

87 5 Dobbelt Grenrør

EPD Miljøvaredeklaration

Produktfordele

ACO Pipes anvendt sammen med andre ACO-afløbsprodukter giver en kompleks afløbsløsning:

Hygiejnisk design i henhold til EN1672, EN ISO 14159 og EHEDG-dokument 8, 13 og 44
Modstandsdygtig over for termiske og dynamiske stød
Hurtig, pålidelig og omkostningseffektiv installation
Sikker mod nedbøjning
Ikke brændbar
Gnavesikker
Med EPDM-tætningsring

Produktinformation

ACO-rørsystemer i rustfrit stål er designet til afledning af gråt og sort vand, regnvand og industrispildevand
Velegnet til både sifon-, vakuum- og gravitationsafvandingsløsninger
Push-fit-forbindelse med dobbelt læbetætning for nem og pålidelig installation

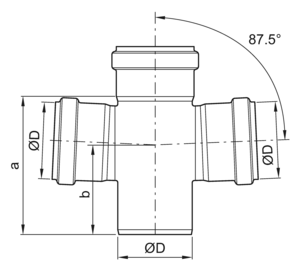

Beskrivelse	Mål [mm]			Materiale	Vægt [kg]	Varenummer	Downloads
	D	a	b
40 x 40 mm dobbelt gren 87,5°	Ø40	101	69	AISI 304	0.30	417364	Dataark 417364
				AISI 316	0.30	417370	Dataark 417370

Beskrivelse	Mål [mm]			Materiale	Vægt [kg]	Varenummer	Downloads
	D	a	b
50 x 50 mm dobbelt gren 87,5°	Ø50	106	71	AISI 304	0.30	98740	Teknisk tegning (DWG) Dataark 98740
				AISI 316	0.30	98790	Teknisk tegning (DWG) Dataark 98790

Beskrivelse	Mål [mm]			Materiale	Vægt [kg]	Varenummer	Downloads
	D	a	b
75 x 75 mm dobbelt gren 87,5°	Ø75	139	90	AISI 304	0.50	98742	Teknisk tegning (DWG) Dataark 98742
				AISI 316	0.50	98792	Teknisk tegning (DWG) Dataark 98792

Beskrivelse	Mål [mm]			Materiale	Vægt [kg]	Varenummer	Downloads
	D	a	b
110 x 110 mm dobbelt gren 87,5°	Ø110	183	117	AISI 304	0.90	98744	Teknisk tegning (DWG) Dataark 98744
				AISI 316	0.90	98794	Teknisk tegning (DWG) Dataark 98796

Beskrivelse	Mål [mm]			Materiale	Vægt [kg]	Varenummer	Downloads
	D	a	b
160 x 160 mm dobbelt gren 87,5°	Ø160	288	184	AISI 304	2.70	98746	Teknisk tegning (DXF) Dataark 98746
				AISI 316	2.70	98796	Teknisk tegning (DXF) Dataark 98796
