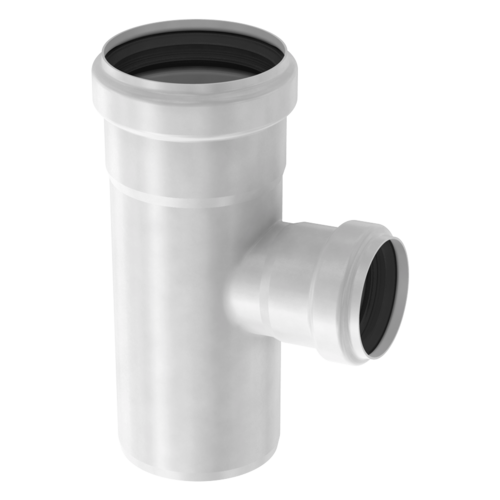

87,5° enkelt grenrør reduceret

87 5 Enkelt Grenrør Reduceret

EPD Miljøvaredeklaration

Produktfordele

ACO Pipes anvendt sammen med andre ACO-afløbsprodukter giver en effektiv afløbsløsning:

Hygiejnisk design i henhold til EN1672, EN ISO 14159 og EHEDG-dokument 8, 13 og 44
Modstandsdygtig over for termiske og dynamiske udvidelser
Hurtig, pålidelig og omkostningseffektiv installation
Sikker mod nedbøjning
Ikke brændbar
Gnavesikker
Push-fit-forbindelse med unik dobbelt læbetætning
Med EPDM-tætningsring som standard. Kan også leveres med NBR og Viton

Produktinformation

ACO-rørsystemer i rustfrit stål er designet til afledning af gråt og sort spildevand, regnvand og industrispildevand
Velegnet til både sifon-, vakuum- og gravitationsafvandingsløsninger
Push-fit-forbindelse med dobbelt læbetætning for nem og pålidelig installation

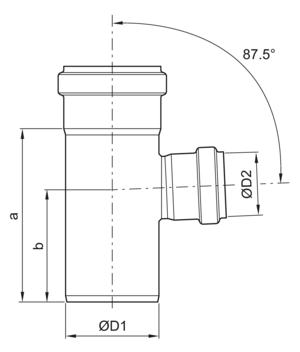

Beskrivelse	Mål [mm]				Materiale	Vægt [kg]	Varenummer	Downloads
	D1	D2	a	b
50 x 40 mm gren 87,5°	Ø50	Ø40	106	98	1.4301	0.30	417442	Dataark 417442
					1.4404	0.30	417443	Dataark 417443

Beskrivelse	Mål [mm]				Materiale	Vægt [kg]	Varenummer	Downloads
	D1	D2	a	b
75 x 40 mm gren 87,5°	Ø75	Ø40	139	98	1.4301	0.30	417444	Dataark 417444
					1.4404	0.30	417445	Dataark 417445
75 x 50 mm gren 87,5°	Ø75	Ø50	139	90	1.4301	0.30	98928	Teknisk tegning (DWG) Dataark 98928
					1.4404	0.30	98930	Teknisk tegning (DWG) Dataark 98930

Beskrivelse	Mål [mm]				Materiale	Vægt [kg]	Varenummer	Downloads
	D1	D2	a	b
110 x 50 mm gren 87,5°	Ø110	Ø50	183	117	1.4301	0.50	98932	Teknisk tegning (DWG) Dataark 98932
					1.4404	0.50	98934	Teknisk tegning (DWG) Dataark 98934
110 x 75 mm gren 87,5°	Ø110	Ø75	183	117	1.4301	0.80	98936	Teknisk tegning (DWG) Dataark 98936
					1.4404	0.80	98938	Teknisk tegning (DWG) Dataark 98938

Beskrivelse	Mål [mm]				Materiale	Vægt [kg]	Varenummer	Downloads
	D1	D2	a	b
125 x 75 mm gren 87,5°	Ø125	Ø75	187	110	1.4301	0.90	419752	Teknisk tegning (DWG) Dataark 419752
					1.4404	0.90	419754	Teknisk tegning (DWG) Dataark 419754
125 x 110 mm gren 87,5°	Ø125	Ø110	205	127	1.4301	0.90	419756	Teknisk tegning (DWG) Dataark 419756
					1.4404	0.90	419758	Teknisk tegning (DWG) Dataark 419758

Beskrivelse	Mål [mm]				Materiale	Vægt [kg]	Varenummer	Downloads
	D1	D2	a	b
160 x 110 mm gren 87,5°	Ø160	Ø110	288	184	1.4301	2.30	400691	Teknisk tegning (DXF) Dataark 400691
					1.4404	2.30	400693	Teknisk tegning (DXF) Dataark 400693

Beskrivelse	Mål [mm]				Materiale	Vægt [kg]	Varenummer	Downloads
	D1	D2	a	b
200 x 160 mm gren 87,5°	Ø200	Ø160	293	186	1.4301	3.60	419415	Teknisk tegning (DXF) Dataark 419415
					1.4404	3.60	419417	Teknisk tegning (DXF) Dataark 419417

Beskrivelse	Mål [mm]				Materiale	Vægt [kg]	Varenummer	Downloads
	D1	D2	a	b
250 x 200 mm gren 87,5°	Ø250	Ø200	349	226	1.4301	5.80	417111	Dataark 417111
					1.4404	5.80	417112	Teknisk tegning (DXF) Dataark 417112

Beskrivelse	Mål [mm]				Materiale	Vægt [kg]	Varenummer	Downloads
	D1	D2	a	b
315 x 250 mm gren 87,5°	Ø315	Ø250	411	248	1.4404	10.50	417210	Teknisk tegning (DXF) Dataark 417210
