Bund til afløbsskål SPIN sifonisk afløb

Produktinformation

  • Rustfrit stål, AISI 304
  • Til at forbinde tætningsmembranen over varmeisoleringen.
BeskrivelseAnvendes medBeskrivelseVægtVare-

nummer
Downloads
[kg]
BilledeBundsektion
  • Spinafløb i rustfrit stål til flade tage
    • DN 70
  • I rustfrit stål, AISI 304
  • Lodret udløb
  • Med spændeflange i henhold til DIN EN 1253
  • Beskyttelsesovertræk i plast tilføjet under fremstilling
  • Inkl. GM-X forseglingselement
2,70174.47.15
BilledeBundsektion
  • Jet/Spin afløb i rustfrit stål til flade tage
    • DN 100
  • I rustfrit stål, AISI 304
  • Lodret udløb
  • Med spændeflange i henhold til DIN EN 1253
  • Beskyttelsesovertræk i plast tilføjet under fremstilling
  • Inkl. GM-X forseglingselement
3,20174.47.16
BilledeBundsektion
  • Spinafløb i rustfrit stål til flade tage
    • DN 125
  • I rustfrit stål, AISI 304
  • Lodret udløb
  • Med spændeflange i henhold til DIN EN 1253
  • Beskyttelsesovertræk i plast tilføjet under fremstilling
  • Inkl. GM-X forseglingselement
4,00174.47.17
BilledeBundsektion
  • Spinafløb i rustfrit stål til flade tage
    • DN 70
  • I rustfrit stål, AISI 304
  • Lodret udløb
  • Med spændeflange i henhold til DIN EN 1253
  • Beskyttelsesovertræk i plast tilføjet under fremstilling
  • Inkl. GM-X forseglingselement
2,30174.48.03
BilledeBundsektion
  • Spinafløb i rustfrit stål til flade tage
    • DN 100
  • I rustfrit stål, AISI 304
  • Lodret udløb
  • Med spændeflange i henhold til DIN EN 1253
  • Beskyttelsesovertræk i plast tilføjet under fremstilling
  • Inkl. GM-X forseglingselement
2,80174.48.04
BeskrivelseAnvendes medBeskrivelseVægtVare-

nummer
Bundsektion
  • Spinafløb i rustfrit stål til flade tage
    • DN 70
  • I rustfrit stål, AISI 304
  • Lodret udløb
  • Med spændeflange i henhold til DIN EN 1253
  • Beskyttelsesovertræk i plast tilføjet under fremstilling
  • Inkl. GM-X forseglingselement
2,7 kg0174.47.15
  • Jet/Spin afløb i rustfrit stål til flade tage
    • DN 100
  • I rustfrit stål, AISI 304
  • Lodret udløb
  • Med spændeflange i henhold til DIN EN 1253
  • Beskyttelsesovertræk i plast tilføjet under fremstilling
  • Inkl. GM-X forseglingselement
3,2 kg0174.47.16
  • Spinafløb i rustfrit stål til flade tage
    • DN 125
  • I rustfrit stål, AISI 304
  • Lodret udløb
  • Med spændeflange i henhold til DIN EN 1253
  • Beskyttelsesovertræk i plast tilføjet under fremstilling
  • Inkl. GM-X forseglingselement
4,0 kg0174.47.17
  • Spinafløb i rustfrit stål til flade tage
    • DN 70
  • I rustfrit stål, AISI 304
  • Lodret udløb
  • Med spændeflange i henhold til DIN EN 1253
  • Beskyttelsesovertræk i plast tilføjet under fremstilling
  • Inkl. GM-X forseglingselement
2,3 kg0174.48.03
  • Spinafløb i rustfrit stål til flade tage
    • DN 100
  • I rustfrit stål, AISI 304
  • Lodret udløb
  • Med spændeflange i henhold til DIN EN 1253
  • Beskyttelsesovertræk i plast tilføjet under fremstilling
  • Inkl. GM-X forseglingselement
2,8 kg0174.48.04

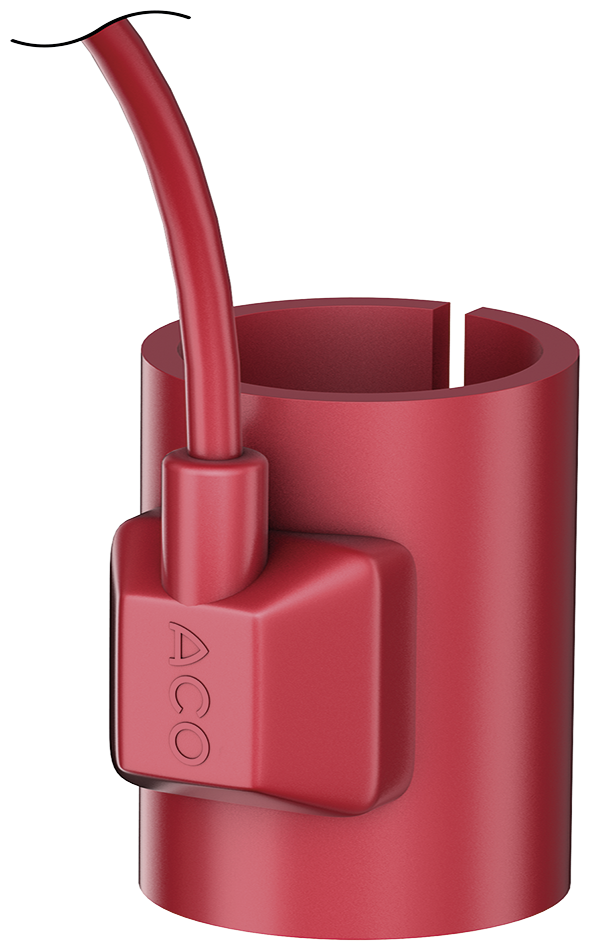

Fladt tagopvarmning med termostat

Billede
Passer til
  • Afløb til fladt tag Jet/Spin-serien i rustfrit stål
    • DN 40 – DN 125
  • Murværksafløb Jet i rustfrit stål
    • DN 50 – DN 70
  • Turboflow nødafløb i rustfrit stål
    • DN 50 – DN 70
  • Afløb til fladt tag Passavant Spin, i støbejern
    • DN 70 – DN 100
Beskrivelse
  • Lysnetforbindelse: 220 – 240 V
  • Beskyttelsesgrad: IP 67
  • Forbindelseslinje
    • H05RN-F2x1,0
    • Længde: 1 m
  • Højde: 95 mm
  • Nominel effekt: 25 W
  • Vægt: 0,3 kg

Fladt tagopvarmning med termostat

Billede
Passer til
  • Afløb til fladt tag Jet/Spin-serien i rustfrit stål
  • Turboflow nødafløb i rustfrit stål
  • Afløb til fladt tag Passavant Spin, i støbejern
  • DN 125 – DN 150
Beskrivelse
  • Lysnetforbindelse: 220 – 240 V
  • Beskyttelsesgrad: IP 67
  • Forbindelseslinje
    • H05RN-F2x1,0
    • Længde: 1 m
  • Højde: 95 mm
  • Nominel effekt: 40 W
  • Vægt: 0,4 kg

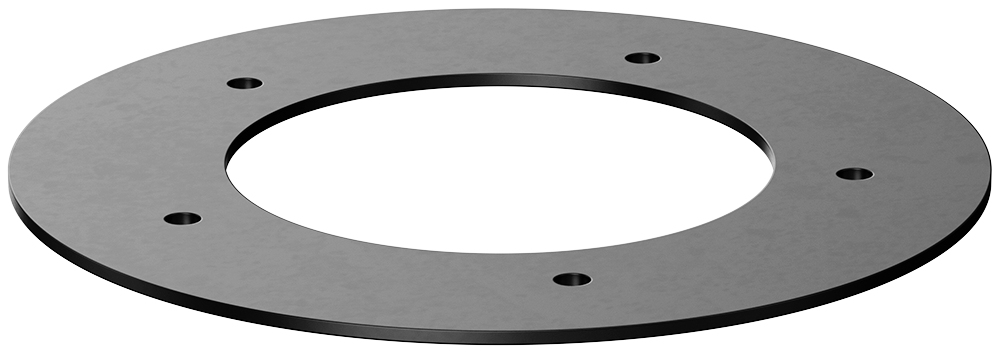

Flangepakning

Billede
Passer til
  • Jet/Spin-seriens afløb i rustfrit stål til flade tage
  • Attika Spin/Jet tagafløb
    • DN 50/DN 70
  • Multiflex kanaler til fladt tag
    • DN 70/DN 100
Beskrivelse
  • Tykkelse: 4 mm
  • EPDM
  • Vægt: 0,2 kg

Flangepakning

Billede
Passer til
  • Jet/Spin-seriens afløb i rustfrit stål til flade tage
  • Attika Spin/Jet tagafløb
    • DN 50/DN 70
  • Multiflex kanaler til fladt tag
    • DN 70/DN 100
Beskrivelse
  • Tykkelse: 4 mm
  • Blød PVC
  • Vægt: 0,3 kg

Flangepakning

Billede
Passer til
  • Jet/Spin-seriens afløb i rustfrit stål til flade tage
  • Attika Spin/Jet tagafløb
    • DN 50/DN 70
  • Multiflex kanaler til fladt tag
    • DN 70/DN 100
Beskrivelse
  • Tykkelse: 4 mm
  • NBR/SBR
  • Vægt: 0,3 kg

Isolering

Billede
Passer til
  • Jet/Spin-seriens afløb i rustfrit stål til flade tage
    • Lodret udløb
  • DN 70
Beskrivelse
  • I flamingo
  • Højde: 250 mm
  • Længde x bredde: 205 x 205 mm
  • Vægt: 0,2 kg

Isolering

Billede
Passer til
  • Jet/Spin-seriens afløb i rustfrit stål til flade tage
    • Lodret udløb
  • DN 100
Beskrivelse
  • I flamingo
  • Højde: 250 mm
  • Længde x bredde: 205 x 205 mm
  • Vægt: 0,2 kg

Isolering

Billede
Passer til
  • Jet/Spin-seriens afløb i rustfrit stål til flade tage
    • Vandret udløb, hældning: 1,5°
  • DN 70
Beskrivelse
  • I flamingo
  • Højde: 140
  • Længde x bredde: 260 x 190 mm
  • Vægt: 0,1 kg

Isolering

Billede
Passer til
  • Jet/Spin-seriens afløb i rustfrit stål til flade tage
    • Vandret udløb, hældning: 1,5°
  • DN 100
Beskrivelse
  • I flamingo
  • Højde: 170 mm
  • Længde x bredde: 280 x 230 mm
  • Vægt: 0,2 kg
