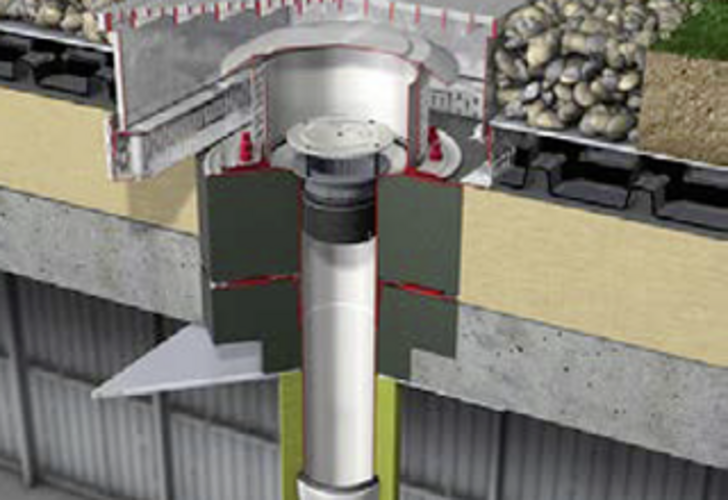

Topsektion til tilbageholdelse - gravitationsafløb

Produktfordele

  • Kundespecifik produktion af topafslutning til fastholdelse:
    • Valgfri højde
    • Valgfri udledningskapacitet
  • Lav risiko for forurening på grund af firkantet åbning
  • Nem installation, rengøring og vedligeholdelse
  • Topafslutning til fastholdelse kan udskiftes/eftermonteres, hvis afvandingsparametrene ændrer sig

Produktinformation

  • I rustfrit stål, AISI 304
  • Byggemateriale klasse A1
  • Egnet til installation på kolde og varme tage
  • Egnet til afløb til fladt tag Spin
    • DN 70 - DN 125
    • 1 og 2 dele
    • Lodret og vandret udløb
  • Afløb til fladt tag iht. EN 1253-2
  • Brandsikring til afløb til flade tage:
    • DN 100 tysk godkendelse AbZ: Z-19.17-1888

Infoboks

Yderligere forhøjerringe til fastholdelse af Spin afløbsskål, kan konfigureres efter behov mht. kapacitet og samlet højde.

Overdel til tilbageholdelse

HøjdeAnvendes medFlowhastighedVare-

nummer
[mm][l/s]
Billede85
  • Afløb til flade tage, Spin – afløbsskål
    • DN 70
    • DN 100
    • DN 125
11171.10.62
1,51171.10.64
21171.10.66
2,51171.10.68

Topsektion til nødafløb

HøjdeAnvendes medVare-

nummer
[mm]
Billede50
  • Afløb til flade tage, Spin – afløbsskål
  • DN/udledningsværdi
    • DN 70/3,9 l/s
    • DN 100/4,3 l/s
    • DN 125/8,3 l/s
1171.30.60
HøjdeAnvendes medFlowhastighedVare-

nummer
85 mm
  • Afløb til flade tage, Spin – afløbsskål
    • DN 70
    • DN 100
    • DN 125
1 l/s1171.10.62
85 mm
  • Afløb til flade tage, Spin – afløbsskål
    • DN 70
    • DN 100
    • DN 125
1,5 l/s1171.10.64
85 mm
  • Afløb til flade tage, Spin – afløbsskål
    • DN 70
    • DN 100
    • DN 125
2 l/s1171.10.66
85 mm
  • Afløb til flade tage, Spin – afløbsskål
    • DN 70
    • DN 100
    • DN 125
2,5 l/s1171.10.68
50 mm
  • Afløb til flade tage, Spin – afløbsskål
  • DN/udledningsværdi
    • DN 70/3,9 l/s
    • DN 100/4,3 l/s
    • DN 125/8,3 l/s
1171.30.60
