Afløbskål
Produktfordele
- Brandsikring
- Ingen yderligere brnadbelastning
- Brandsikring R30-R120 jf. DIN EN 13501-2
- Lang levetid
- Resistent mod saltvand
- Nem at vedligeholde, svær at ødelægge
- Justerbar belægningshøjde
- Kompakt størrelse
- Kerneboringshul kun 160mm
- Plan Flange
Produktinformation
- I støbejern
- Byggemateriale klasse A1, ikke brændbar
- Med belægning af maling (transportbeskyttelse)
- Høj trykmodstand > 700 N/mm²
- Testet i overensstemmelse med EN 1253-2
- Med flad kompressionspakningsflange
- Til fordybning til gevindrum
- Med udsivningsåbninger
Overdel afløbsskål Passavant Spin
Topsektioner og riste til afløbsskål Passavant Spin
Topsektioner og riste til tagafløb
Topsektioner og riste (VA)
Fladt tagopvarmning med termostat
Passer til
- Afløb til fladt tag Jet/Spin-serien i rustfrit stål
- DN 40 – DN 125
- Murværksafløb Jet i rustfrit stål
- DN 50 – DN 70
- Turboflow nødafløb i rustfrit stål
- DN 50 – DN 70
- Afløb til fladt tag Passavant Spin, i støbejern
- DN 70 – DN 100
Beskrivelse
- Lysnetforbindelse: 220 – 240 V
- Beskyttelsesgrad: IP 67
- Forbindelseslinje
- H05RN-F2x1,0
- Længde: 1 m
- Højde: 95 mm
- Nominel effekt: 25 W
- Vægt: 0,3 kg
7033.20.02 Brandschutz-einsatz DN70-100
Passer til
- Afløb til fladt tag Passavant Spin i støbejern
- Afløb til parkeringshuse Passavant i støbejern
- DN 70
- Lodret udløb
Beskrivelse
- Bemærk:
- Udledningsværdien reduceres ved brug
- En fit-in skal monteres til boring af kernehuller
- Vægt: 0,5 kg
7034.20.02 Brandschutz-einsatz DN70-100
Passer til
- Afløb til fladt tag Passavant Spin i støbejern
- Afløb til parkeringshuse Passavant i støbejern
- DN 100
- Lodret udløb
Beskrivelse
- Bemærk:
- Udledningsværdien reduceres ved brug
- En fit-in skal monteres til boring af kernehuller
- Vægt: 0,5 kg

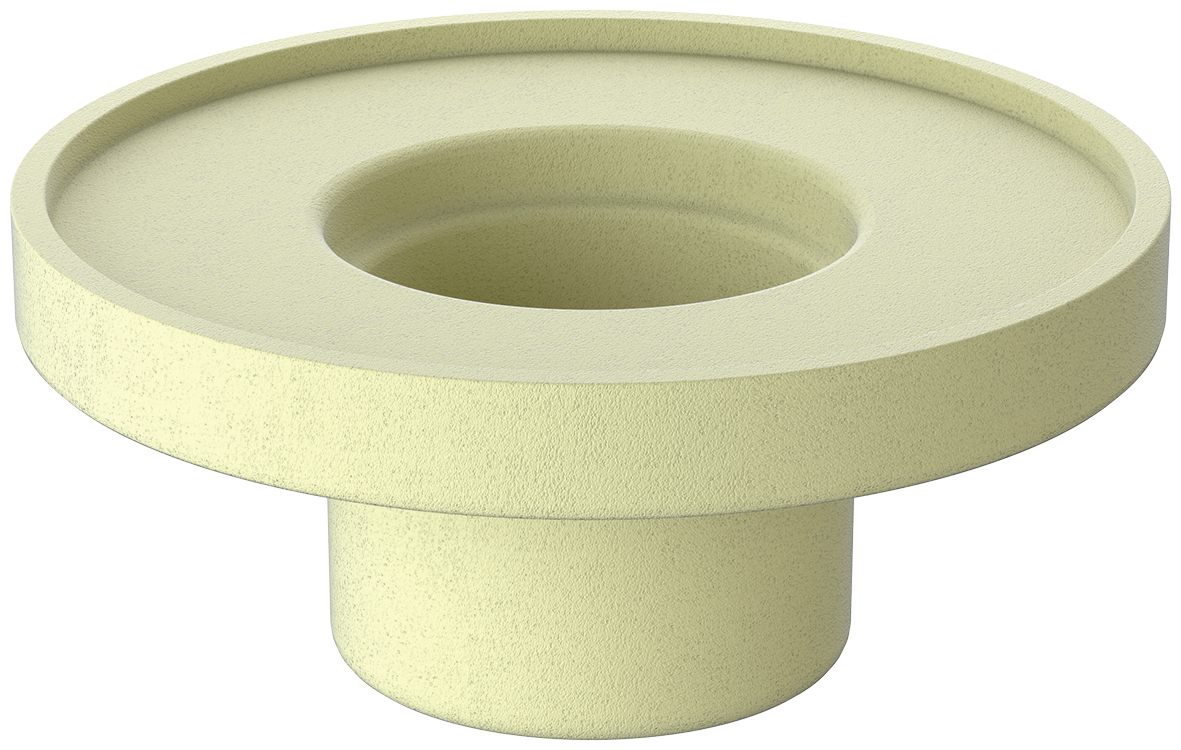

Isolationskappe til afløb
Passer til
- Afløb til fladt tag Passavant Spin, i støbejern
- DN 70
- Lodret udløb
Beskrivelse
- I PUR
- Vægt: 0,5 kg

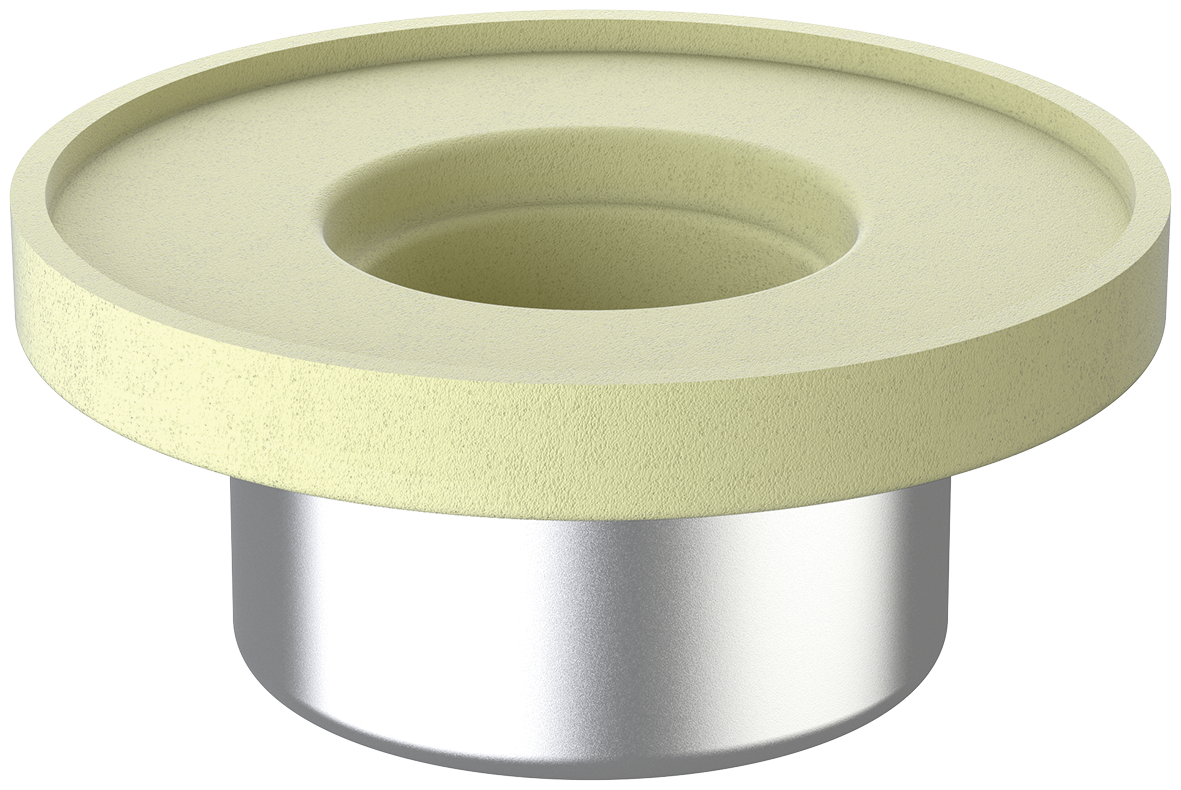

Fit-In
Passer til
- Afløb til fladt tag Passavant Spin, i støbejern
- DN 70
- Lodret udløb
Beskrivelse
- Materiale
- Manchet i rustfrit stål
- Isolering i PUR
- Vægt: 1,3 kg
Isolationskappe til afløb
Passer til
- Afløb til fladt tag Passavant Spin, i støbejern
- DN 100
- Lodret udløb
Beskrivelse
- I PUR
- Vægt: 0,5 kg

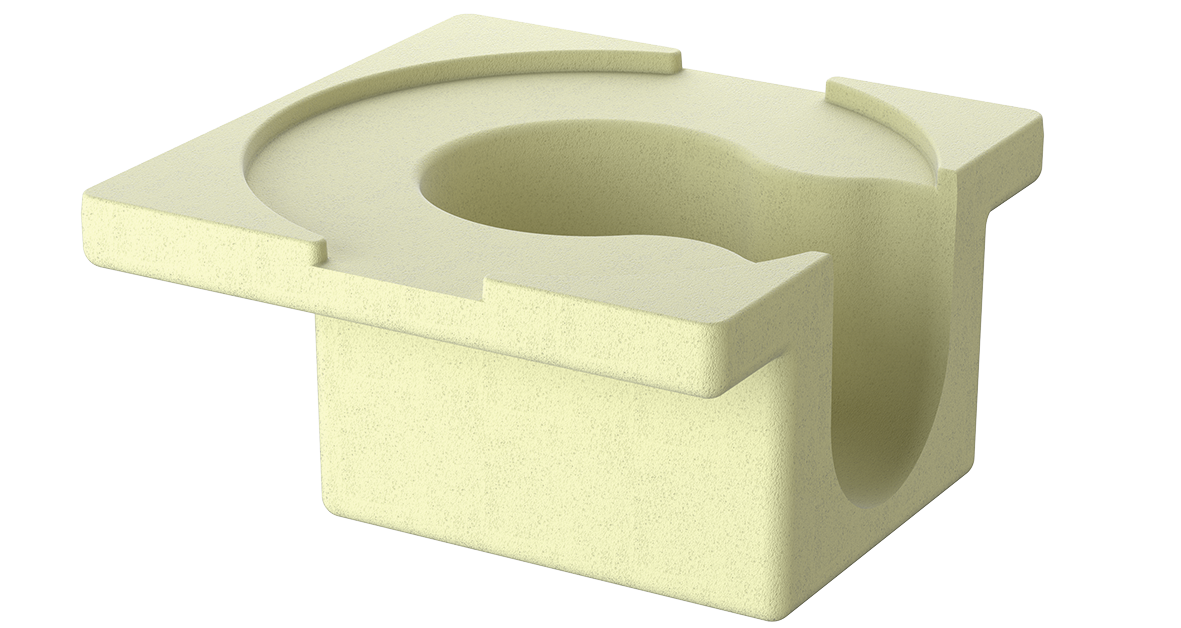

Isolationskappe til afløb
Passer til
- Afløb til fladt tag Passavant Spin, i støbejern
- DN 70
- Vandret udløb
Beskrivelse
- I PUR
- Vægt: 0,6 kg

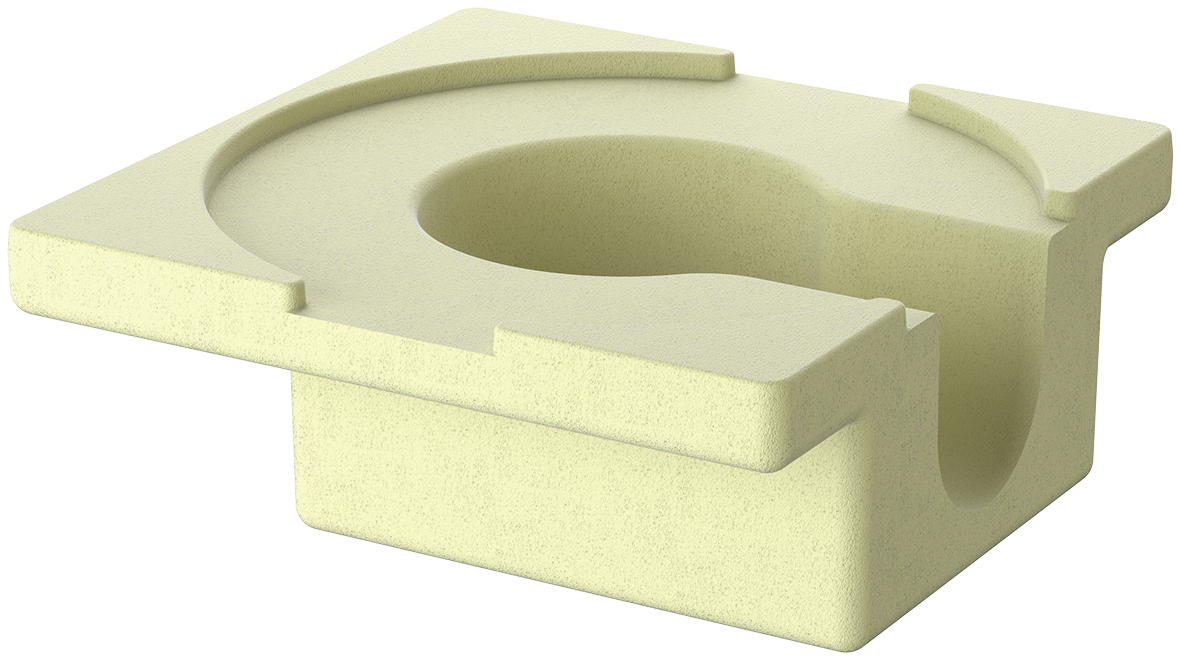

Isolationskappe til afløb
Passer til
- Afløb til fladt tag Passavant Spin, i støbejern
- DN 100
- Vandret udløb
Beskrivelse
- I PUR
- Vægt: 0,7 kg
7000.03.02 Schlammeimer DN70-100
Passer til
- Afløb til fladt tag Passavant Spin, i støbejern
- DN 70 – DN 100
- Lodret og vandret udløb
- Afløb til parkeringshuse Passavant i støbejern
- DN 70 – DN 100
- Overdel i støbejern
- DN 70/DN 100
Beskrivelse
- I rustfrit stål
Justerbar højde
Passer til
- Afløb til fladt tag Passavant Spin, i støbejern
- DN 70/DN 100
- Afløb til parkeringshuse Passavant i støbejern
- Rist med ramme
- 7000.08.02
- 7000.44.02
Beskrivelse
- I støbejern, med lakeret finish
- Belastningsklasse: M 125
- Højdejusterbarhed: 25 – 40 mm
- Vægt: 1,3 kg
Justerbar højde
Passer til
- Afløb til fladt tag Passavant Spin, i støbejern
- DN 70/DN 100
- Afløb til parkeringshuse Passavant i støbejern
- Rist med ramme
- 7000.08.02
- 7000.44.02
Beskrivelse
- I støbejern, med malet finish
- Belastningsklasse: M 125
- Højdejusterbarhed: 45 – 60 mm
- Vægt: 1,9 kg
Sandfang
Passer til
- Passavant Spin afløb til flade tage
- DN 70/DN 100
- Stråleafløb til flade tage
- DN 50
- Spinafløb til flade tage
- DN 70
Beskrivelse
- I rustfrit stål
- Med 2 monteringsskruer
- Vægt: 1,2 kg
Nivelleringshøjde
Passer til
- Sandfang
- 7000.12.00
- 7000.02.00
Beskrivelse
- I rustfrit stål
- Med 2 monteringsskruer
- Højde: 65 mm
- Kun mulig i forbindelse med sandfang
- Vægt: 0,5 kg
- Vægt: 0,3 kg
Flangepakning, sæt
Passer til
- Afløb til fladt tag Passavant Spin, i støbejern
- DN 70/DN 100
- Afløb til fladt tag Spin, i støbejern
- DN 70
- Afløb til fladt tag Jet, i støbejern
- DN 50
Beskrivelse
- Bestående af:
- 1 pakning til løs flange
- 1 pakning til fast flange
- Tykkelse: 4 mm
- EPDM
- Vægt: 0,4 kg
Flangepakning, sæt
Passer til
- Afløb til fladt tag Passavant Spin, i støbejern
- DN 70/DN 100
- Afløb til fladt tag Spin, i støbejern
- DN 70
- Afløb til fladt tag Jet, i støbejern
- DN 50
Beskrivelse
- Bestående af:
- 1 pakning til løs flange
- 1 pakning til fast flange
- Tykkelse: 4 mm
- PVC-weich
- Vægt: 0,4 kg
Flangepakning, sæt
Passer til
- Afløb til fladt tag Passavant Spin, i støbejern
- DN 70/DN 100
- Afløb til fladt tag Spin, i støbejern
- DN 70
- Afløb til fladt tag Jet, i støbejern
- DN 50
Beskrivelse
- Bestående af:
- 1 pakning til løs flange
- 1 pakning til fast flange
- Tykkelse: 4 mm
- NBR/SBR
- Vægt: 0,5 kg
Læbetætningsring
Passer til
- Jet afløb til flade tage
- DN 50
- Overdel til Spin afløb til flade tage
- DN 70
- 1-/2-delt Spin afløb til fladt tag/terrasse DN 70 til ventilationsrør til tilføjelse under installation
- SML-rør DN 100 i støbejern til faldrør til gråt vand over tag, længde iht. DIN EN 12056 og DIN 1986‑100
Beskrivelse
- Diameter: 136 mm
- Vægt: 0,1 kg
