Supplerende komponenter

Produktinformation

  • Yderligere komponenter til
    • Tage med omfattende beplantning
    • Tage med intensiv beplantning
BeskrivelseAnvendes medBeskrivelseVægtVare-

nummer
Downloads
[kg]
BilledeMellemdel
  • Passavant Spin afløb til flade tage
    • DN 70 – DN 150
    • Udløb: vandret/lodret
  • I polymerbeton
  • Belastningsklasse: L 15/M 125
  • Højde: 60 mm
5,07000.52.00
BilledeMellemdel
  • Passavant Spin afløb til flade tage
    • DN 70 – DN 150
    • Udløb: vandret/lodret
  • I polymerbeton
  • Belastningsklasse: L 15/M 125
  • Forbindelsesmulighed for DN 100 sideindløb
  • Højde: 250 mm
9,17000.54.00
BilledeRamme med rist
  • Passavant Spin afløb til flade tage
    • DN 70 – DN 150
    • Udløb: vandret/lodret
  • Malet støbejern
  • Belastningsklasse: L 15/M 125
  • Længde x bredde: 300 x 300 mm
  • Rist
    • Galvaniseret stål
    • Netbredde: 31 x 17 mm
    • Med skrueløst stop
8,07000.50.00
BilledeRamme med rist
  • Passavant Spin afløb til flade tage
    • DN 70 – DN 150
    • Udløb: vandret/lodret
  • Malet støbejern
  • Rist
    • Belastningsklasse: L 15/M 125
    • Længde x bredde: 300 x 300 mm
    • Med skrueløst stop
9,17000.51.00
BilledeOvergangsramme
  • Passavant Spin afløb til flade tage
    • DN 70 – DN 150
    • Udløb: vandret/lodret
  • I polymerbeton
  • Belastningsklasse: M 125
  • Med udsivningsåbninger
  • Højde: 100 mm
26,07000.56.00
BilledeOvergangsramme
  • Passavant Spin afløb til flade tage
    • DN 70 – DN 150
    • Udløb: vandret/lodret
  • I polymerbeton
  • Belastningsklasse: L 15
  • Med udsivningsåbninger
  • Højde: 60 mm
3,27000.55.00
BeskrivelseAnvendes medBeskrivelseVægtVare-

nummer
Mellemdel
  • Passavant Spin afløb til flade tage
    • DN 70 – DN 150
    • Udløb: vandret/lodret
  • I polymerbeton
  • Belastningsklasse: L 15/M 125
  • Højde: 60 mm
5,0 kg7000.52.00

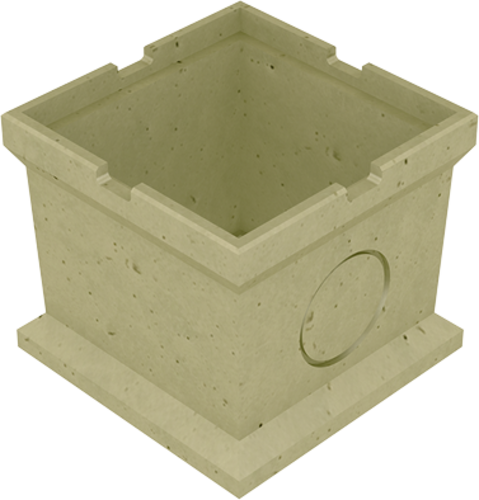

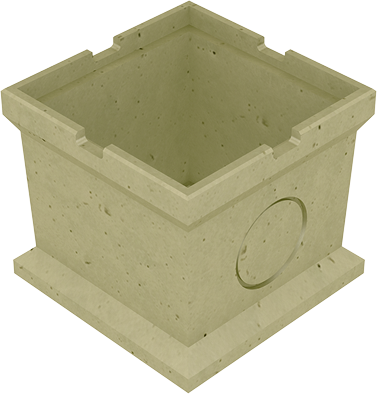

Mellemdel
  • Passavant Spin afløb til flade tage
    • DN 70 – DN 150
    • Udløb: vandret/lodret
  • I polymerbeton
  • Belastningsklasse: L 15/M 125
  • Forbindelsesmulighed for DN 100 sideindløb
  • Højde: 250 mm
9,1 kg7000.54.00
Ramme med rist
  • Passavant Spin afløb til flade tage
    • DN 70 – DN 150
    • Udløb: vandret/lodret
  • Malet støbejern
  • Belastningsklasse: L 15/M 125
  • Længde x bredde: 300 x 300 mm
  • Rist
    • Galvaniseret stål
    • Netbredde: 31 x 17 mm
    • Med skrueløst stop
8,0 kg7000.50.00
Ramme med rist
  • Passavant Spin afløb til flade tage
    • DN 70 – DN 150
    • Udløb: vandret/lodret
  • Malet støbejern
  • Rist
    • Belastningsklasse: L 15/M 125
    • Længde x bredde: 300 x 300 mm
    • Med skrueløst stop
9,1 kg7000.51.00
Overgangsramme
  • Passavant Spin afløb til flade tage
    • DN 70 – DN 150
    • Udløb: vandret/lodret
  • I polymerbeton
  • Belastningsklasse: M 125
  • Med udsivningsåbninger
  • Højde: 100 mm
26,0 kg7000.56.00
Overgangsramme
  • Passavant Spin afløb til flade tage
    • DN 70 – DN 150
    • Udløb: vandret/lodret
  • I polymerbeton
  • Belastningsklasse: L 15
  • Med udsivningsåbninger
  • Højde: 60 mm
3,2 kg7000.55.00

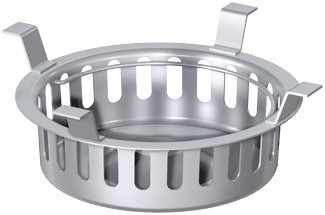

Spand

Billede
Passer til
  • Topsektioner
    • 5141.71.xx
    • 5141.81.xx
    • 5141.86.xx
    • 5141.87.xx
    • 5141.89.xx
    • 5141.91.xx
    • 5141.92.xx
    • 5141.93.xx
    • 5141.97.xx
    • 5194,10 00
    • 9406.89.xx
    • 9406.92.xx
    • 9406.93.xx
  • Spinafløb til flade tage
    • DN 70
  • Afløbsoverdele til grønne tage og fleretagers P-huse
Beskrivelse
  • Fremstillet af rustfrit stål, AISI 304
  • Minimum overfladestruktur over afløbets klæbeflange: 50mm
  • Spaltestørrelse: 8 mm
  • Vægt: 0,2 kg

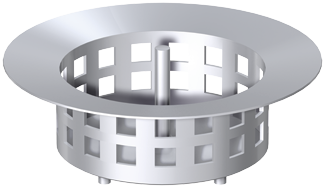

Spand

Billede
Passer til
  • Spinafløb til flade tage
    • DN 100 – DN 150
    • Konstruktion op til 180 mm ved brug af topsektioner i polymerbeton
Beskrivelse
  • Rustfrit stål, AISI 304
  • Minimum overfladestruktur over afløbets klæbeflange: 60 mm
  • Spaltebredde: 8 mm
  • Vægt: 0,3 kg

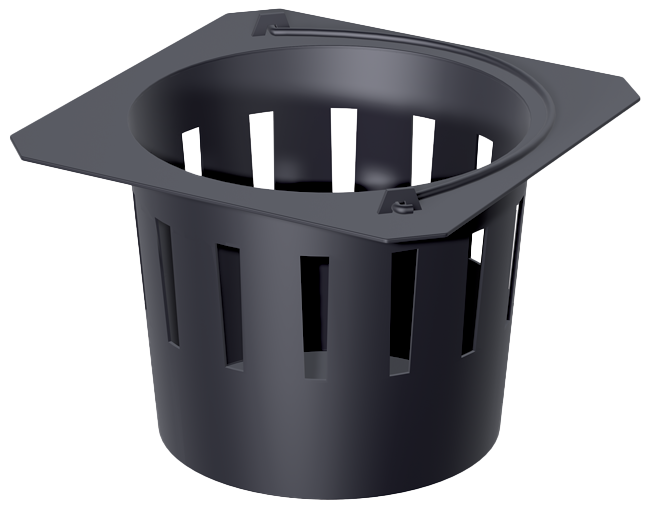

Spand

Passer til
  • Spinafløb til flade tage
    • DN 70 – DN 150
    • Konstruktion fra 180 mm ved brug af topsektioner i polymerbeton
Beskrivelse
  • For understøtningsenhed: 7000.52.00 er påkrævet
  • I polypropylen
  • Højde: 150 mm
  • Vægt: 0,2 kg
