Quatrix-K – til indbygning i gulv

Produktfordele

  • Kun 12 mm hældningsforskel
  • Installationsåbning på kun 71 cm uden omvendt fald
  • Optimal til renovering
  • Tilgængelig for CCTV kamera
  • Med valgfri højdejusterbar tætningsflange til vandtæt beton
  • Pneumatisk målesystem for fejlfri drift

Produktinformation

  • I plast
  • Til installation i gulvpladen
  • Type 3F testet i henhold til EN 13564
  • Med dobbelt sikkerhedsventil imod tilbageløb
    • Med 1 automatisk betjeningspakning
    • Med 1 manuel nødforsegling
  • Med stor åbning til rengøring og vedligehold samt testrør
  • Med tilslutningsklar, elektrisk IP 54 styringsenhed med integreret 4-ugers selvovervågning
  • Med visuelt og akustisk tilbageløbssignal
  • Med nødstrømsforsyning
  • Med flydende kontakt til fjernbeskeder
  • Motoren er oversvømmelsesbestandig IP 68 (3 m, 24 h)
  • Kabellængde: 5 m (mulig forlængelse til 30 m)
  • Højdejusterbar og roterbar topsektion
  • Overflade vandtæt, vendbar plade til flise- eller plastoverdækning
    • Belastningsklasse: K 3
  • Tilslutningsrør fabriksfremstillet med tapper
InstallationBeskrivelseNominel breddeVægtVare-

nummer
[kg]
Til installation i gulv
  • Type 3F, egnet til
    • Fækalieholdigt vand (sort vand)
    • Systemer til fækaliefrit vand (gråt vand) iht. DIN EN 13564
  • Overflade vandtæt, vendbar plade til flise- eller plastoverdækning
    • Belastningsklasse: K 3
DN 10015,4620370
DN 15015,4620371
InstallationBeskrivelseNominel breddeVægtVare-

nummer
Til installation i gulv
  • Type 3F, egnet til
    • Fækalieholdigt vand (sort vand)
    • Systemer til fækaliefrit vand (gråt vand) iht. DIN EN 13564
  • Overflade vandtæt, vendbar plade til flise- eller plastoverdækning
    • Belastningsklasse: K 3
DN 10015,4 kg620370
Til installation i gulv
  • Type 3F, egnet til
    • Fækalieholdigt vand (sort vand)
    • Systemer til fækaliefrit vand (gråt vand) iht. DIN EN 13564
  • Overflade vandtæt, vendbar plade til flise- eller plastoverdækning
    • Belastningsklasse: K 3
DN 15015,4 kg620371

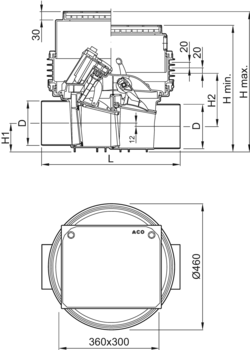

Plantegning
Nominel breddeMålFordybning
DLH1H2H min.H maks.
[mm][mm][mm][mm][mm][mm][mm]
DN 10011046079217460512560 x 710
DN 150160504104192460512560 x 820

Signalhorn

Passer til
  • Signalenhed med spændingsløs fejlrapportering
  • LipuSmart
  • Muli-Max med signalenhed
  • LipuLift-P
Beskrivelse
  • 230V AC
  • Strømforbrug: 30mA
  • Ø62x85 mm (L/B x T)
  • Beskyttelse: IP66
  • 95 dB(A)
  • Vægt: 0,3 kg

Beskyttelsesdæksel med indstikningsdel for betjening

Passer til
  • Automatisk højvandslukker til fækalieholdigt vand Quatrix-K, type 3F

Nødbeskyttelsesdæksel med indstikningsdel

Passer til
  • Automatisk højvandslukker til fækalieholdigt vand Quatrix-K, type 3F

Klap til kontraventil

Passer til
  • Enkel højvandslukker Triplex‑K‑0, Type 0
  • Enkel højvandslukker Triplex‑K‑1, Type 1
  • Dobbelt højvandslukker Triplex‑K‑2, Type 2
Beskrivelse
  • Med indstiksstykke

Dæksel med lås

Passer til
  • Enkel højvandslukker Triplex‑K‑1, Type 1
  • Dobbelt højvandslukker Triplex‑K‑2, Type 2
Beskrivelse
  • Med gummipakning

Dæksel

Passer til
  • Renserør til Triplex-K
  • Højvandslukker Triplex‑K‑0, Type 0
Beskrivelse
  • Med gummipakning

Udskiftning af kontroludstyr


Signalenhed

Passer til
  • Quatrix-K type 3F. Automatisk højvandslukker til fækalieholdigt vand
  • Samtlige Muli spildevandspumpestationer
  • Mono/duo-installation før beholder
  • Muli-Max
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-Z (under gulvniveau)
    • Duo
Beskrivelse
  • Selvladende
  • Med Volt-fri kontakt
  • Synlig og hørbar
  • Uden flyder
  • Til montering uden for det eksplosive område
  • Hus: 125 x 175 x 75 mm
  • Beskyttelsesniveau: IP65
  • Driftsspænding: 230 V/AC 50/60 Hz
  • Tilslut og anvend med kabel: 2 m
  • Vægt: 1,4 kg

Forlængerdel

Passer til
  • Højvandslukker til installation i gulv
  • Sinkamat-Z (under gulvniveau)
  • Muli-UF (under gulvniveau)
  • Triplex-K
  • Quatrix-K
Beskrivelse
  • Med læbetætning
  • Gradvis højdejustering hver 116 mm
    • For Sinkamat-K kan der maksimalt monteres to forlængelsesstykker
    • For Triplex-K, Quatrix-K og Muli-UF kan der maksimalt monteres et forlængelsesstykke
  • Vægt: 3,4 kg

Tætningsflange

Passer til
  • Højvandslukker til installation i gulv
  • Sinkamat-Z (under gulvniveau)
  • Muli-UF (under gulvniveau)
  • Triplex-K
  • Quatrix-K
Beskrivelse
  • Til indbygning i vandtæt beton
    • Maksimalt grundvandsniveau: 2 m
  • Vægt: 4,2 kg

Topafslutning

Passer til
  • Højvandslukker til installation i gulv
Beskrivelse
  • Vægt: 2,6 kg

Vendbar dækplade

Passer til
  • Højvandslukker til installation i gulv
Beskrivelse

Vendbar dækplade til flise- eller plastdæksel

  • Vægt: 1 kg

Testbeholder

Passer til
  • ACO Triplex højvandslukker
Beskrivelse
  • Til vedligeholdelse af alle mål
  • Vægt: 0,1 kg
  • Vægt: 0,1 kg

Batteripakke til udskiftning


Motor

Passer til
  • Quatrix-K, Type 3F V2.0 (fra år 2016)
Beskrivelse
  • Med 5 m forsyningskabel
  • Udskiftningsdrivmotor ACO maskine til tilbagestrøming af fækalieholdigt vand
    • Quatrix‑K type 3F
    • DN 100/DN 125/DN 150

Forlængersæt

Passer til
  • Automatisk højvandslukker til fækalieholdigt vand Quatrix-K, type 3F
Beskrivelse
  • Til kabelkredsløb DN 70
  • Vinkler og bøjninger ≤ 45°
  • Trykslange (10 m)
  • Forsyningskabel og stik (5 m)
  • Til tomme kabelkanaler DN 70
  • Vægt: 1 kg

Forlængersæt

Passer til
  • Automatisk højvandslukker til fækalieholdigt vand Quatrix-K, type 3F
Beskrivelse
  • Til kabelkredsløb DN 70
  • Vinkler og bøjninger ≤ 45°
  • Sensorkabel (m)
  • Motorkabel (m)
  • Vægt: 2,1 kg

Forlængersæt

Passer til
  • Automatisk højvandslukker til fækalieholdigt vand Quatrix-K, type 3F
Beskrivelse
  • Til kabelkredsløb DN 70
  • Vinkler og bøjninger ≤ 45°
  • Sensorkabel (m)
  • Motorkabel (25 m)
  • Vægt: 3,2 kg

Signalhorn

Passer til
  • Signalenhed
  • Signalenhed med GSM-modul
Beskrivelse
  • Driftsspænding: 12V DC
  • Strømforbrug: 30 mA
  • 62 x 62 x 85 mm (LxBxD)
  • Beskyttelsesgrad: IP66
  • Støjniveau: 95 dB(A)
  • Vægt: 0,2 kg

Blinkende lys

Passer til
  • Signalenhed med spændingsløs fejlrapportering
  • LipuSmart
  • Muli-Max med signalenhed
  • LipuLift-P
Beskrivelse
  • 230 V
  • Strømforbrug: 70 mA
  • Vægt: 0,5 kg
