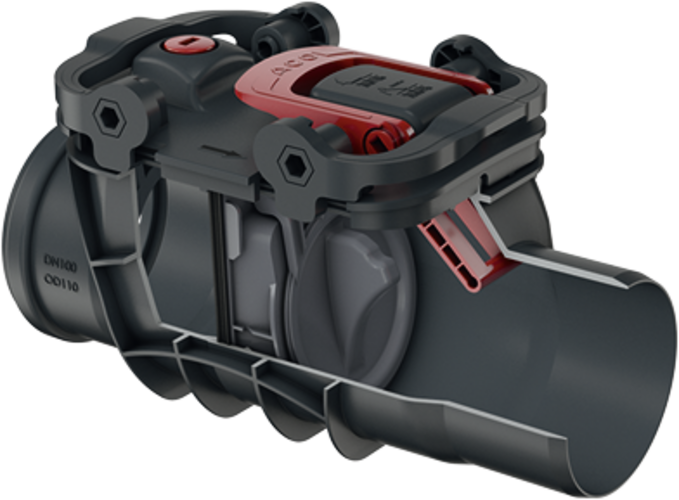

Triplex Type 2 Dobbelte Hoejvandslukkere - Til Fritliggende Roer 399663

Triplex Type 2 dobbelte højvandslukkere - til fritliggende rør

Produktfordele

  • Kompakt størrelse
  • Vedligeholdelse uden brug af værktøj
  • Quick-release til låsning af dæksel
  • Triplex DN 50/DN 70:
    • "Lækage afprøvning på stedet" i henhold til EN 13564 mulig
    • Kun 6 mm hældningsforskel
  • Triplex DN 100 – DN 150
    • Stor åbning til rengøring og vedligehold
    • Fra 8 mm hældningsforskel
    • Tilgængelig for CCTV kamera

Produktinformation

  • I plast
  • Type 2 testet i henhold til EN 13564
  • Til fækaliefrit spildevand (gråt vand) og regnvandsopsamlingssystemer
  • Med to tilbageløbsklapper med automatisk lukning, hvor af en har en manuelt låsbar nødventil
  • Med stor åbning til rengøring og vedligehold samt testpåfyldningsanordning

Infoboks

Test på stedet er mulig, i følge EN 13564, først for Triplex DN 50/DN 70

InstallationBeskrivelseNominel breddeVægtVare-

nummer
[kg]
BilledeTil montering på fritliggende rør
  • Type 2, egnet til fækaliefrit vand (gråt vand)
  • Systemer i henhold til DIN EN 13564
DN 500,42105.20.00
BilledeTil montering på fritliggende rør
  • Type 2, egnet til fækaliefrit vand (gråt vand)
  • Systemer i henhold til DIN EN 13564
DN 700,72107.20.00
BilledeTil montering på fritliggende rør
  • Type 2, egnet til fækaliefrit vand (gråt vand)
  • Systemer i henhold til DIN EN 13564
DN 1001,72110.20.00
BilledeTil montering på fritliggende rør
  • Type 2, egnet til fækaliefrit vand (gråt vand)
  • Systemer i henhold til DIN EN 13564
DN 1252,92125.20.00
BilledeTil montering på fritliggende rør
  • Type 2, egnet til fækaliefrit vand (gråt vand)
  • Systemer i henhold til DIN EN 13564
DN 1503,02150.20.00
InstallationBeskrivelseNominel breddeVægtVare-

nummer
Til montering på fritliggende rør
  • Type 2, egnet til fækaliefrit vand (gråt vand)
  • Systemer i henhold til DIN EN 13564
DN 500,4 kg2105.20.00
Til montering på fritliggende rør
  • Type 2, egnet til fækaliefrit vand (gråt vand)
  • Systemer i henhold til DIN EN 13564
DN 700,7 kg2107.20.00
Til montering på fritliggende rør
  • Type 2, egnet til fækaliefrit vand (gråt vand)
  • Systemer i henhold til DIN EN 13564
DN 1001,7 kg2110.20.00
Til montering på fritliggende rør
  • Type 2, egnet til fækaliefrit vand (gråt vand)
  • Systemer i henhold til DIN EN 13564
DN 1252,9 kg2125.20.00
Til montering på fritliggende rør
  • Type 2, egnet til fækaliefrit vand (gråt vand)
  • Systemer i henhold til DIN EN 13564
DN 1503,0 kg2150.20.00

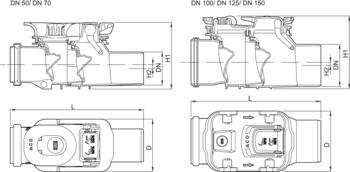

Plantegning
Nominel breddeMålFordybning
DLL1H1H2
[mm][mm][mm][mm][mm][mm]
DN 50802011351016410 x 180
DN 701082561971326475 x 210
DN 1001573372361898580 x 260
DN 12521440330624110665 x 320
DN 15021445730624110760 x 320

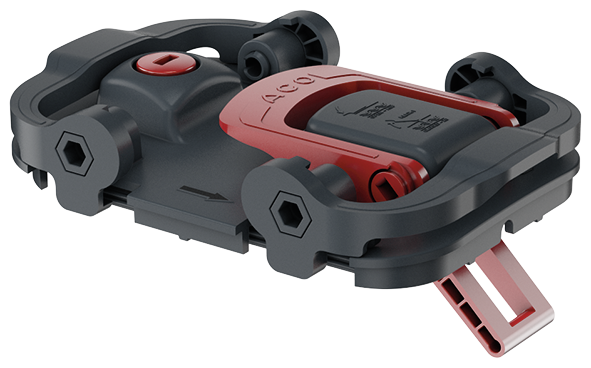

Dæksel med lås

Passer til
  • ACO Triplex højvandslukker
  • DN 100
Beskrivelse
  • Med nødhåndtag
  • Vægt: 0,7 kg
  • Vægt: 0,6 kg
Varenr.
2110.20.11

Testbeholder

Passer til
  • ACO Triplex højvandslukker
Beskrivelse
  • Til vedligeholdelse af alle mål
  • Vægt: 0,1 kg
  • Vægt: 0,1 kg
Varenr.
2110.20.13

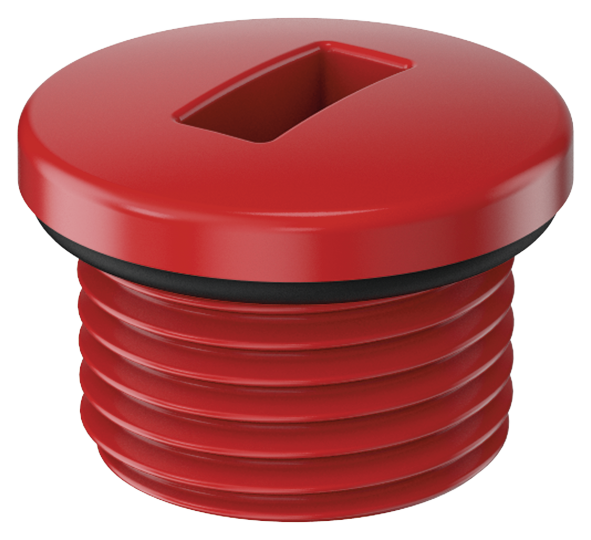

Låseskrue

Passer til
  • ACO Triplex højvandslukker
Beskrivelse
  • Til alle mål
  • Vægt: 0,1 kg
  • Vægt: 0,1 kg
Varenr.
2110.20.14
