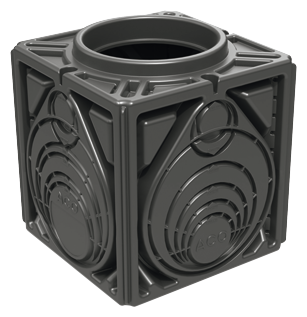

ACO Stormbrixx HD

Billede
MålVægtVare-

nummer
Downloads
LængdeBreddeHøjde
[mm][mm][mm][kg]
300592320,9314095
600592321,8314097
120560234310,0314061
600592321,8314062
548548430,8314022
1200600403,5314094

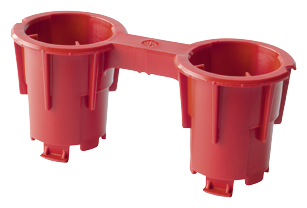

Forbindelsesstykke

Billede
Passer til
  • ACO Stormbrixx basiselement
Beskrivelse
  • Kobling af grundelementer
    • Til sammenkobling af to lag, ved kombination af to forbindelsesstykker
  • Antal forbindelsesstykker til montering i to lag: 1/2 af antallet af grundelementer i hele grøften
  • Antal forbindelsesstykker til montering i tre lag: 2/3 af antallet af grundelementer i hele grøften
  • Vægt: 0,1 kg

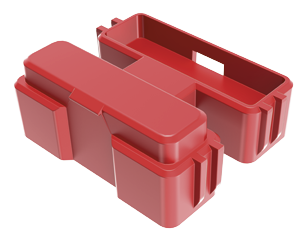

Forbindelsesstykke

Beskrivelse
  • Vægt: 0,1 kg

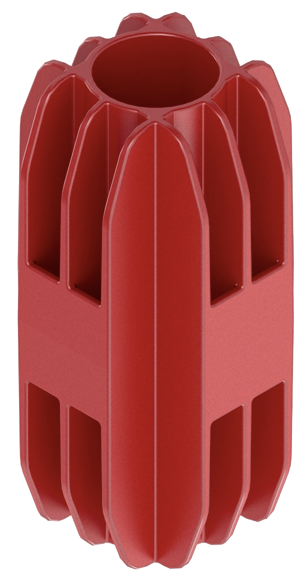

Forbindelsesstykke

Beskrivelse
  • Vægt: 0,1 kg

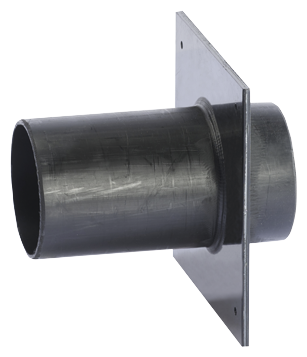

Adapter til rørforbindelse

Billede
Passer til
  • ACO Stormbrixx basiselement
  • DN/OD 110
Beskrivelse
  • Vægt: 0,4 kg

Adapter til rørforbindelse

Billede
Passer til
  • ACO Stormbrixx basiselement
  • DN/OD 160
Beskrivelse
  • Vægt: 0,7 kg

Adapter til rørforbindelse

Billede
Passer til
  • ACO Stormbrixx basiselement
  • DN/OD 200
Beskrivelse
  • Vægt: 1,3 kg

Adapter til rørforbindelse

Billede
Passer til
  • ACO Stormbrixx basiselement
  • DN/OD 250
Beskrivelse
  • Vægt: 2,7 kg

Adapter til rørforbindelse

Billede
Passer til
  • ACO Stormbrixx basiselement
  • DN/OD 315
Beskrivelse
  • Vægt: 3,3 kg

Adapter til rørforbindelse

Billede
Passer til
  • ACO Stormbrixx basiselement
  • DN/OD 400
Beskrivelse
  • Vægt: 4,5 kg

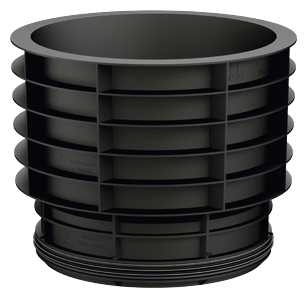

Mellemdel/øvre del

Billede
Passer til
  • ACO Stormbrixx basiselement
Beskrivelse
  • Som inspektions- og skylningsadgang til infiltrationsafløb
  • I polypropylen (PP)
  • Vægt: 2,6 kg

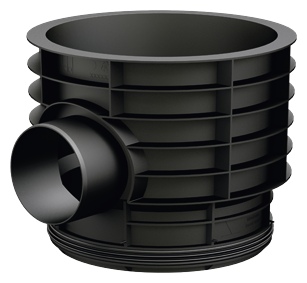

Mellemdel/overdel med muffe

Billede
Passer til
  • ACO Stormbrixx basiselement
Beskrivelse
  • Som inspektions- og skylningsadgang til infiltrationsafløb
  • DN/OD 160
  • I polypropylen (PP)
  • Vægt: 2,8 kg

Forhøjerstykke mellemsektion

Billede
Passer til
  • Tilslutninger op til DN/OD 400
Beskrivelse
  • Som adgang til infiltrationssystemet
  • Til sammenkobling af indløb og udløb inden for infiltrationssystemet (SUDS)
  • Mål: 594 x 594 x 610 mm
  • Vægt: 32 kg

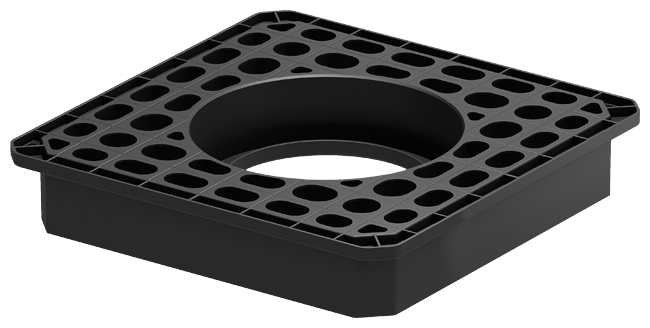

Adapter til konfiguration af forhøjerstykke

Beskrivelse
  • Vægt: 15,7 kg
