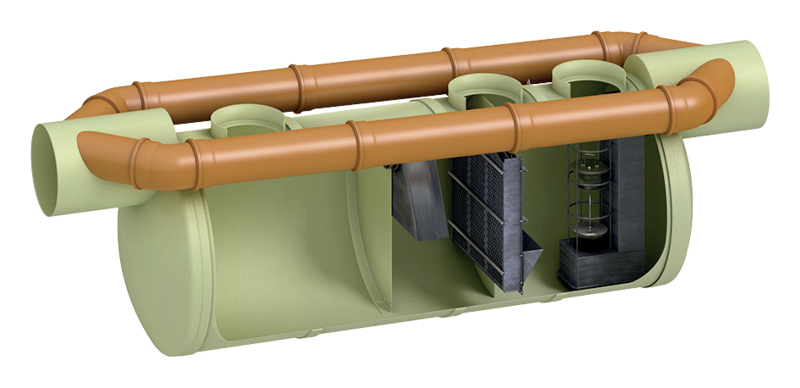

Oleopator G-H Bypass

Produktfordele

Alle nominelle størrelser er testet af et uafhængigt testinstitut (LGA) - testrapport
Optimal adgang for drift og vedligeholdelse
Koalescensindsats og flydelukke kan fjernes for rengøring uden at skulle tømme udskilleren
Integreret slamfang
Koalescensenhed, der er nem at rengøre
Prøvetagningssystem kan integreres
Alarmenhed - valgfrit tilbehør
Mulighed for afvanding af store områder i kombination med traditionel udskillerteknologi

Produktinformation

Opfylder standarderne EN 858 klasse I
Horinsontal tank af glasfiber - kræver ingen tunge maskiner, modstandsdygtigt materiale
Med koalescensindsats (filter)
Med bypass-kanal og integreret bypass-kontrol
Indvendige dele fremstillet af PEHD
Rørtilslutning via muffe eller spidsende

Nominel bredde [mm]	Max. flow NSB [l/s]	Indløb/udløb DN/OD	Bypass DN/OD	Indhold			Vægt [kg]	Vare- nummer	Downloads
Nominel bredde [mm]	Max. flow NSB [l/s]	Indløb/udløb DN/OD	Bypass DN/OD	Slamfang [l]	Olieopbevaring [l]	Total kapacitet [l]	Vægt [kg]	Vare- nummer	Downloads
40	200	600	400	4000	2295	9152	800	12869.01	Dataark 12869.01
40	400	800	400	4000	2295	9152	890	12870.01	Dataark 12870.01
50	250	600	400	5000	2295	9780	820	12871.01	Dataark 12871.01
50	500	800	400	5000	2295	9780	920	12872.01	Dataark 12872.01
65	325	800	400	6500	3656	18812	1700	12873.01	Dataark 12873.01
65	650	800	400	6500	3656	18812	1830	12874.01	Dataark 12874.01
80	400	1000	500	8000	3656	20294	1860	12875.01	Dataark 12875.01
80	800	1000	500	8000	3656	20294	1980	12876.01	Dataark 12876.01
100	500	1000	500	10000	3656	22817	2000	12877.01	Dataark 12877.01
100	1000	1000	500	10000	3656	22817	2100	12878.01	Dataark 12878.01
150	1500	1000	500	15000	5137	34058	2500	12582.01	Dataark 12582.01
200	1500	1000	500	20000	7118	47138	3400	12583.01	Dataark 12583.01

Vare- nummer	Nominel bredde [mm]	Mål [mm]						ACO Belts*	ACO Belts**	Påkrævede topafslutninger [stk]		Mængden af koalescens-enheder [stk]	Lukkeanordninger [stk]
Vare- nummer	Nominel bredde [mm]	H1	H2	D2	T-tank	Total højde	Længde	ACO Belts*	ACO Belts**	Påkrævede topafslutninger [stk]		Mængden af koalescens-enheder [stk]	Lukkeanordninger [stk]
12869.01	40	1900	1800	2400	606	2525	2518 / 4266	2	4		1 x	1 x koalescens-kurv	1
12870.01	40	1900	1800	2400	606	2725	2518 /4266	2	4		1 x	1 x koalescens-kurv	1
12871.01	50	1901	1801	2400	606	2525	2918 /4781	2	4		1 x	1 x koalescens-kurv	1
12872.01	50	1901	1801	2400	646	2725	2618/4781	2	4		1 x	1 x koalescens-kurv	1
12873.01	65	1724	1624	2400	793	2526	5743 / 7753	2	6	2 x	1 x	1 x koalescens væg	1
12874.01	65	1724	1624	2400	793	2553	5743 / 7753	2	6	2 x	1 x	1 x koalescens væg	1
12875.01	80	1745	1645	2400	818	2777	6225 / 8253	2	6	2 x	1 x	1 x koalescens væg	1
12876.01	80	1745	1645	2400	818	2777	6225 / 8253	2	6	2 x	1 x	1 x koalescens væg	1
12877.01	100	1745	1645	2400	822	2775	7025 / 9053	2	7	2 x		1 x koalescens væg	1
12878.01	100	1745	1645	2400	822	2773	7025 / 9053	2	7	2 x		1 x koalescens væg	1
12582.01	150	1920	1820	2400	601	2920	11178	4	10	3 x		2 x koalescens-kurve	2
12583.01	200	1811	1711	2400	710	2811	14598	4	14	4 x		3 x koalescens-kurve	3

**) Tanken er helt under vand

*) Uden grundvand eller risiko for oversvømmelse under installationen. Bæltestropper holder en tank i den rigtige position under gruskomprimering (installation).

Topafslutning

Beskrivelse

Centralenhed med lagsensor tilpasset fedt- og olieudskillere. Læs mere.

Varenr.
300061

Beskrivelse

Centralenhed med lagsensor og højniveau-sensor tilpasset fedt- og olieudskillere. Læs mere.

Varenr.
300062

Beskrivelse

Centralenhed med lagsensor, højniveau-sensor og slamsensor tilpasset fedt- og olieudskillere. Læs mere.

Varenr.
300063

Beskrivelse

Centralenhed med lagsensor tilpasset fedt- og olieudskillere. Læs mere.

Varenr.
200061

Beskrivelse

Centralenhed med lagsensor og højniveau-sensor tilpasset fedt- og olieudskillere. Læs mere.

Varenr.
200062

Beskrivelse

Centralenhed med lagsensor, højniveau-sensor og slamsensor tilpasset fedt- og olieudskillere. Læs mere.

Varenr.
200063

Beskrivelse

Alarmskab med Rotoblink og alarm. Komplet med Procurat T5.
Ekskl. sensor

Varenr.
191108

Beskrivelse

For tæt kabelindføring i udskiller/sandfang
Med plads til tre kabler
Dimension: 50 mm
Materiale: EPDM

Varenr.
191180

Nominel bredde [mm]	Max. flow NSB [l/s]	Indløb/udløb DN/OD	Bypass DN/OD	Indhold			Vægt [kg]	Vare- nummer	Downloads
Nominel bredde [mm]	Max. flow NSB [l/s]	Indløb/udløb DN/OD	Bypass DN/OD	Slamfang [l]	Olieopbevaring [l]	Total kapacitet [l]	Vægt [kg]	Vare- nummer	Downloads
40	200	600	400	4000	2295	9152	800	12869.01	Dataark 12869.01
40	400	800	400	4000	2295	9152	890	12870.01	Dataark 12870.01
50	250	600	400	5000	2295	9780	820	12871.01	Dataark 12871.01
50	500	800	400	5000	2295	9780	920	12872.01	Dataark 12872.01
65	325	800	400	6500	3656	18812	1700	12873.01	Dataark 12873.01
65	650	800	400	6500	3656	18812	1830	12874.01	Dataark 12874.01
80	400	1000	500	8000	3656	20294	1860	12875.01	Dataark 12875.01
80	800	1000	500	8000	3656	20294	1980	12876.01	Dataark 12876.01
100	500	1000	500	10000	3656	22817	2000	12877.01	Dataark 12877.01
100	1000	1000	500	10000	3656	22817	2100	12878.01	Dataark 12878.01
150	1500	1000	500	15000	5137	34058	2500	12582.01	Dataark 12582.01
200	1500	1000	500	20000	7118	47138	3400	12583.01	Dataark 12583.01

Vare- nummer	Nominel bredde [mm]	Mål [mm]						ACO Belts*	ACO Belts**	Påkrævede topafslutninger [stk]		Mængden af koalescens-enheder [stk]	Lukkeanordninger [stk]
Vare- nummer	Nominel bredde [mm]	H1	H2	D2	T-tank	Total højde	Længde	ACO Belts*	ACO Belts**	Påkrævede topafslutninger [stk]		Mængden af koalescens-enheder [stk]	Lukkeanordninger [stk]
12869.01	40	1900	1800	2400	606	2525	2518 / 4266	2	4		1 x	1 x koalescens-kurv	1
12870.01	40	1900	1800	2400	606	2725	2518 /4266	2	4		1 x	1 x koalescens-kurv	1
12871.01	50	1901	1801	2400	606	2525	2918 /4781	2	4		1 x	1 x koalescens-kurv	1
12872.01	50	1901	1801	2400	646	2725	2618/4781	2	4		1 x	1 x koalescens-kurv	1
12873.01	65	1724	1624	2400	793	2526	5743 / 7753	2	6	2 x	1 x	1 x koalescens væg	1
12874.01	65	1724	1624	2400	793	2553	5743 / 7753	2	6	2 x	1 x	1 x koalescens væg	1
12875.01	80	1745	1645	2400	818	2777	6225 / 8253	2	6	2 x	1 x	1 x koalescens væg	1
12876.01	80	1745	1645	2400	818	2777	6225 / 8253	2	6	2 x	1 x	1 x koalescens væg	1
12877.01	100	1745	1645	2400	822	2775	7025 / 9053	2	7	2 x		1 x koalescens væg	1
12878.01	100	1745	1645	2400	822	2773	7025 / 9053	2	7	2 x		1 x koalescens væg	1
12582.01	150	1920	1820	2400	601	2920	11178	4	10	3 x		2 x koalescens-kurve	2
12583.01	200	1811	1711	2400	710	2811	14598	4	14	4 x		3 x koalescens-kurve	3

**) Tanken er helt under vand

*) Uden grundvand eller risiko for oversvømmelse under installationen. Bæltestropper holder en tank i den rigtige position under gruskomprimering (installation).

Topafslutning

Beskrivelse

Centralenhed med lagsensor tilpasset fedt- og olieudskillere. Læs mere.

Varenr.
300061

Beskrivelse

Centralenhed med lagsensor og højniveau-sensor tilpasset fedt- og olieudskillere. Læs mere.

Varenr.
300062

Beskrivelse

Centralenhed med lagsensor, højniveau-sensor og slamsensor tilpasset fedt- og olieudskillere. Læs mere.

Varenr.
300063

Beskrivelse

Centralenhed med lagsensor tilpasset fedt- og olieudskillere. Læs mere.

Varenr.
200061

Beskrivelse

Centralenhed med lagsensor og højniveau-sensor tilpasset fedt- og olieudskillere. Læs mere.

Varenr.
200062

Beskrivelse

Centralenhed med lagsensor, højniveau-sensor og slamsensor tilpasset fedt- og olieudskillere. Læs mere.

Varenr.
200063

Beskrivelse

Alarmskab med Rotoblink og alarm. Komplet med Procurat T5.
Ekskl. sensor

Varenr.
191108

Beskrivelse

For tæt kabelindføring i udskiller/sandfang
Med plads til tre kabler
Dimension: 50 mm
Materiale: EPDM

Varenr.
191180
