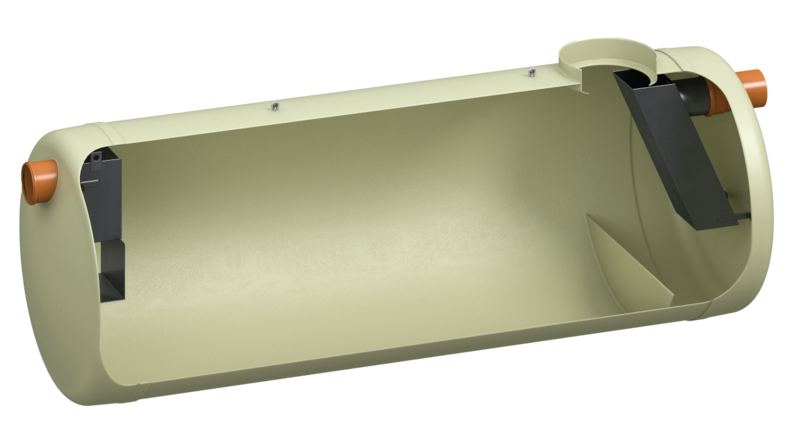

Stormsed G
Produktfordele
- Stort udvalg af størrelser til at matche de nødvendige flows
- Høj eliminering af sediment (op til 80%) og flydestoffer
- SMART design af indvendige dele sammenlignet med standard slamfang, som påvirker funktionaliteten
- Stor tilbageholdelse af sediment og flydestoffer
- Nem serviceadgang
- Mulighed for forskellige udløbsvinkler 90°-180° (tilvalg)
| Desc. | Ind-/udløb DN | Vand flow (SLR 18 m*h-1) | Vand flow (SLR 9 m*h-1) | Total volumen | Max. olie volumen | Slamfangs volumen | Olie sensor B | Slamfangs sensor C | Dæksel | Vægt | Varenummer (Tank) | Downloads |
| [m2] | [mm] | [l/s] | [l/s] | [l] | [l] | [l] | [mm] | [mm] | [DN] | [kg] | ||
| 3,8 | 200 | 19 | 10 | 3460 | 1860 | 600 | 869 | 235 | 600 | 270 | 12835.01 | |
| 5,2 | 200 | 26 | 13 | 4780 | 2550 | 940 | 869 | 235 | 600 | 310 | 12836.01 | |
| 8,1 | 250 | 40 | 20 | 8890 | 6510 | 1720 | 1054 | 285 | 600 | 465 | 12837.01 | |
| 10,3 | 250 | 52 | 26 | 15040 | 8530 | 2840 | 1320 | 345 | 600 | 920 | 12838.01 | |
| 14,1 | 315 | 71 | 35 | 19900 | 12600 | 3950 | 1288 | 345 | 600 | 1100 | 12839.01 | |
| 17,9 | 315 | 90 | 45 | 27720 | 15500 | 5580 | 1430 | 370 | 600 | 1350 | 12840.01 | |
| 24,9 | 400 | 124 | 62 | 36900 | 28200 | 7890 | 1388 | 370 | 600 | 1800 | 12841.01 | |
| 31,7 | 400 | 159 | 79 | 50300 | 35900 | 10250 | 1504 | 425 | 600 | 2450 | 12842.01 | |
| 39 | 500 | 195 | 98 | 78900 | 45200 | 16290 | 1755 | 485 | 600 | 3500 | 12843.01 |
*SLR, Surface Loading Rate

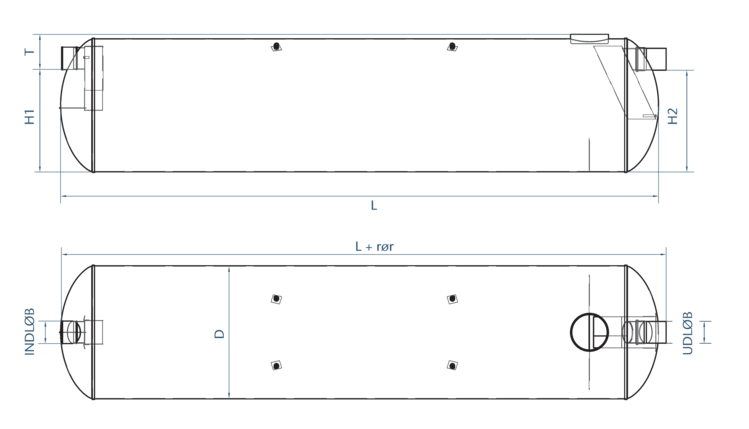

| Varenummer | Mål [mm] | |||||
| L GRP tank | Total L inkl. rør | Diam. D | H1 | H2 | T tank | |
| 12835.01 | 2720 | 2950 | 1520 | 1150 | 1130 | 462 |
| 12836.01 | 3650 | 3880 | 1520 | 1150 | 1130 | 462 |
| 12837.01 | 4610 | 4780 | 1820 | 1400 | 1380 | 514 |
| 12838.01 | 4890 | 5250 | 2200 | 1780 | 1760 | 542 |
| 12839.01 | 6630 | 6840 | 2200 | 1715 | 1695 | 607 |
| 12840.01 | 7680 | 7960 | 2402 | 1920 | 1900 | 582 |
| 12841.01 | 10570 | 10870 | 2402 | 1835 | 1815 | 667 |
| 12842.01 | 12800 | 13000 | 2570 | 2000 | 1980 | 692 |
| 12843.01 | 13590 | 13740 | 3000 | 2330 | 2310 | 696 |
