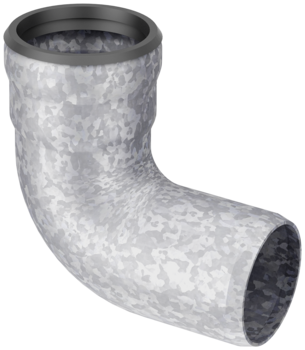

Bøjninger med 1 A standardmuffe

Produktfordele

  • Materiale: Galvaniseret stål
    • Byggemateriale klasse: A1
    • Ikke-brændbar
    • Ingen yderligere brandbelastning

Produktinformation

  • Ikke-brændbar, byggemateriale klasse A1
  • I galvaniseret stål
  • Med ekstra indvendig belægning
  • I overensstemmelse med DIN EN 1123

Infoboks

Bemærk:

Pakninger skal bestilles separat

Nominel bredde rørMålVægtVare-

nummer
Downloads
DNab
[mm][mm][kg]

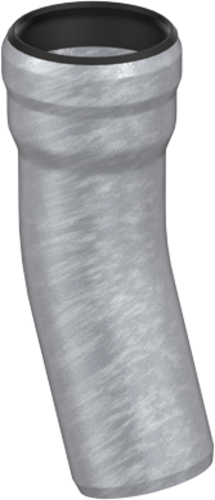

Vinkel α: 15°
DN 4037670,22E10015040
DN 5053810,35E10015050
DN 7050890,6E10015070
DN 8025850,65E10015080
DN 100341041,04E10015100
DN 125371121,9E10015125
DN 150401202,61E10015150
DN 200451656,44E10015200
Vinkel α: 30°
Vinkel α: 45°
Vinkel α: 70°
Vinkel α: 87°
Nominel bredde rørMålVægtVare-

nummer
DN1ab
  • 15°
DN 4037 mm67 mm0,22 kgE10015040
DN 5053 mm81 mm0,35 kgE10015050
DN 7050 mm89 mm0,6 kgE10015070
DN 8025 mm85 mm0,65 kgE10015080
DN 10034 mm104 mm1,04 kgE10015100
DN 12537 mm112 mm1,9 kgE10015125
DN 15040 mm120 mm2,61 kgE10015150
DN 20045 mm165 mm6,44 kgE10015200
  • 30°
  • 45°
  • 70°
  • 87°

Sikkerhedslås

Passer til
  • GM-X rør
  • GM-X påfyldnings- og ventilationslinjer til fyringsolietanke
  • DN 40
Beskrivelse
  • Forhindrer aksialskift.
  • Vægt: 0,2 kg

Sikkerhedslås

Passer til
  • GM-X rør
  • GM-X påfyldnings- og ventilationslinjer til fyringsolietanke
  • DN 50
Beskrivelse
  • Forhindrer aksialskift.
  • Vægt: 0,6 kg

Sikkerhedslås

Passer til
  • GM-X rør
  • GM-X påfyldnings- og ventilationslinjer til fyringsolietanke
  • DN 70
Beskrivelse
  • Forhindrer aksialskift.
  • Vægt: 0,5 kg

Sikkerhedslås

Passer til
  • GM-X rør
  • GM-X påfyldnings- og ventilationslinjer til fyringsolietanke
  • DN 80
Beskrivelse
  • Forhindrer aksialskift.
  • Vægt: 0,6 kg

Sikkerhedslås

Passer til
  • GM-X rør
  • GM-X påfyldnings- og ventilationslinjer til fyringsolietanke
  • DN 100
Beskrivelse
  • Forhindrer aksialskift.
  • Vægt: 1 kg

Sikkerhedslås

Passer til
  • GM-X rør
  • GM-X påfyldnings- og ventilationslinjer til fyringsolietanke
  • DN 125
Beskrivelse
  • Forhindrer aksialskift.
  • Vægt: 1,3 kg

Sikkerhedslås

Passer til
  • GM-X rør
  • DN 40
Beskrivelse
  • Med frigørelseslås til grenrør
  • Vægt: 0,2 kg

Sikkerhedslås

Passer til
  • GM-X rør
  • DN 50
Beskrivelse
  • Med frigørelseslås til grenrør
  • Vægt: 0,3 kg

Sikkerhedslås

Passer til
  • GM-X rør
  • DN 70
Beskrivelse
  • Med frigørelseslås til grenrør
  • Vægt: 0,4 kg

Sikkerhedslås

Passer til
  • GM-X rør
  • DN 80
Beskrivelse
  • Med frigørelseslås til grenrør
  • Vægt: 0,5 kg

Sikkerhedslås

Passer til
  • GM-X rør
  • DN 100
Beskrivelse
  • Med frigørelseslås til grenrør
  • Vægt: 0,9 kg

Sikkerhedslås

Passer til
  • GM-X rør
  • DN 125
Beskrivelse
  • Med frigørelseslås til grenrør
  • Vægt: 1,2 kg

Sikkerhedsbjælke

Passer til
  • GM-X rør
,

DN 150

Beskrivelse
  • Vægt: 1,8 kg

Rørholder

Passer til
  • GM-X rør

DN 40

Gevind: M8

Beskrivelse
  • Til gevindtap eller stokskrue
  • Ingen lydisoleringsindsats
  • Vægt: 0,1 kg

Rørholder

Passer til
  • GM-X rør

DN 50

Gevind: M8

Beskrivelse
  • Til gevindtap eller stokskrue
  • Ingen lydisoleringsindsats
  • Vægt: 0,1 kg

Rørholder

Passer til
  • GM-X rør

DN 70

Gevind: M8

Beskrivelse
  • Til gevindtap eller stokskrue
  • Ingen lydisoleringsindsats
  • Vægt: 0,1 kg

Rørholder

Passer til
  • GM-X rør

DN 80

Gevind: M10

Beskrivelse
  • Til gevindtap eller stokskrue
  • Ingen lydisoleringsindsats
  • Vægt: 0,2 kg

Rørholder

Passer til
  • GM-X rør

DN 100

Gevind: M10

Beskrivelse
  • Til gevindtap eller stokskrue
  • Ingen lydisoleringsindsats
  • Vægt: 0,1 kg

Rørholder

Passer til
  • GM-X rør

DN 125

Gevind: M12

Beskrivelse
  • Til gevindtap eller stokskrue
  • Ingen lydisoleringsindsats
  • Vægt: 0,2 kg

Rørholder

Passer til
  • GM-X rør

DN 150

Gevind: M12

Beskrivelse
  • Til gevindtap eller stokskrue
  • Ingen lydisoleringsindsats
  • Vægt: 0,3 kg

Rørholder

Passer til
  • GM-X rør

DN 200

Gevind: M12

Beskrivelse
  • Til gevindtap eller stokskrue
  • Ingen lydisoleringsindsats
  • Vægt: 0,4 kg

Rørholder

Passer til
  • GM-X rør

DN 40

Gevind: M8

Beskrivelse
  • Til gevindtap eller stokskrue
  • Med lydisoleringsindsats
  • Vægt: 0,1 kg

Rørholder

Passer til
  • GM-X rør

DN 50

Gevind: M8

Beskrivelse
  • Til gevindtap eller stokskrue
  • Med lydisoleringsindsats
  • Vægt: 0,1 kg

Rørholder

Passer til
  • GM-X rør

DN 70

Gevind: M8

Beskrivelse
  • Til gevindtap eller stokskrue
  • Med lydisoleringsindsats
  • Vægt: 0,2 kg

Rørholder

Passer til
  • GM-X rør

DN 80

Gevind: M10

Beskrivelse
  • Til gevindtap eller stokskrue
  • Med lydisoleringsindsats
  • Vægt: 0,2 kg

Rørholder

Passer til
  • GM-X rør

DN 100

Gevind: M10

Beskrivelse
  • Til gevindtap eller stokskrue
  • Med lydisoleringsindsats
  • Vægt: 0,2 kg

Rørholder

Passer til
  • GM-X rør

DN 125

Gevind: M12

Beskrivelse
  • Til gevindtap eller stokskrue
  • Med lydisoleringsindsats
  • Vægt: 0,7 kg

Rørholder

Passer til
  • GM-X rør

DN 150

Gevind: M12

Beskrivelse
  • Til gevindtap eller stokskrue
  • Med lydisoleringsindsats
  • Vægt: 0,5 kg

Rørholder

Passer til
  • GM-X rør

DN 200

Gevind: M12

Beskrivelse
  • Til gevindtap eller stokskrue
  • Med lydisoleringsindsats
  • Vægt: 0,7 kg
