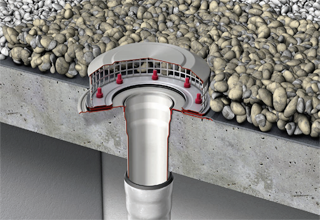

Spinafløb til flade tage - 1-styk/lodret udløbsforbindelse

Produktfordele

  • Enhed tjekket for lækager
  • Levering af komplet afløb i én pakke

Produktinformation

  • Afløb til flade tage testet i henhold til DIN EN 1253
  • I rustfrit stål, AISI 304
  • Byggematerialeklasse A1
  • Nominel bredde: DN 70 – DN 125
  • Sandfang + kurv
    • I plast
    • I rustfrit stål
  • Isolation
    • Uisoleret
    • Isoleret med flamingo med/uden opvarmning
    • Isoleret med stenuld med/uden opvarmning
  • Membran kan vælges
  • Med spændeflange til tætning med 1 membran
  • Kan anvendes til 1 membran
  • Lodret afløb

Infoboks

Bemærk: Leveringstid for de præmonterede Sarnafil membran TG 66-15 og Sikaplan 15 G afhænger af versionen: direkte fra lageret eller op til maks. 14 dage

  • Sarnafil TG 66-15 (Til løs placering, til grønne eller grusbelagte tage med gående og kørende trafik, med ekstra belastninger)
  • Sikaplan 15 G (Til løs placering med mekanisk fastgørelse, taghældning på op til maks. 20 °, uden ekstra belastninger)

Bemærk: Leveringstid for præmonterede membraner fra andre producenter: efter anmodning.

Bemærk: De ekstra pakninger for afløb uden membraner skal bestilles separat.

Nominel bredde: DN 70, Sandfang + kurv: I rustfrit stål

Muffe-

diameter
IsoleringFordybningTætningsmembranVægtVare-

nummer
[mm][mm][kg]
Billede73Flamingo, varmebehandlet230 x 360Ingen tætningsmembran4,91179.15.90
Nominel breddeMuffe-

diameter
IsoleringFordybningTætningsmembranVægtVare-

nummer
DN 7073 mmFlamingo, varmebehandlet230 x 360 mmIngen tætningsmembran4,9 kg1179.15.90

Flangepakning

Passer til
  • Jet/Spin-seriens afløb i rustfrit stål til flade tage
  • Attika Spin/Jet tagafløb
    • DN 50/DN 70
  • Multiflex kanaler til fladt tag
    • DN 70/DN 100
Beskrivelse
  • Tykkelse: 4 mm
  • Vægt: 0,3 kg
  • EPDM
  • Vægt: 0,2 kg

Flangepakning

Passer til
  • Jet/Spin-seriens afløb i rustfrit stål til flade tage
  • Attika Spin/Jet tagafløb
    • DN 50/DN 70
  • Multiflex kanaler til fladt tag
    • DN 70/DN 100
Beskrivelse
  • Tykkelse: 4 mm
  • Vægt: 0,3 kg
  • PVC-weich
  • Vægt: 0,3 kg

Flangepakning

Passer til
  • Jet/Spin-seriens afløb i rustfrit stål til flade tage
  • Attika Spin/Jet tagafløb
    • DN 50/DN 70
  • Multiflex kanaler til fladt tag
    • DN 70/DN 100
Beskrivelse
  • Tykkelse: 4 mm
  • Vægt: 0,3 kg
  • NBR/SBR
  • Vægt: 0,3 kg

Isolering

Passer til
  • Jet/Spin-seriens afløb i rustfrit stål til flade tage
    • Lodret udløb
  • DN 70
Beskrivelse
  • I flamingo
  • Højde: 250 mm
  • Længde x bredde: 205 x 205 mm
  • Vægt: 0,2 kg
  • Vægt: 0,2 kg

Isolering

Passer til
  • Jet/Spin-seriens afløb i rustfrit stål til flade tage
    • Lodret udløb
  • DN 100
Beskrivelse
  • I flamingo
  • Højde: 250 mm
  • Længde x bredde: 205 x 205 mm
  • Vægt: 0,2 kg
  • Vægt: 0,2 kg

Isolering

Passer til
  • Jet/Spin-seriens afløb i rustfrit stål til flade tage
    • Vandret udløb, hældning: 1,5°
  • DN 70
Beskrivelse
  • I flamingo
  • Vægt: 0,2 kg
  • Højde: 140
  • Længde x bredde: 260 x 190 mm
  • Vægt: 0,1 kg

Isolering

Passer til
  • Jet/Spin-seriens afløb i rustfrit stål til flade tage
    • Vandret udløb, hældning: 1,5°
  • DN 100
Beskrivelse
  • I flamingo
  • Vægt: 0,2 kg
  • Højde: 170 mm
  • Længde x bredde: 280 x 230 mm
  • Vægt: 0,2 kg

7034.20.15: Brandschutzeinsatz DN 100

Passer til
  • Spinafløb til flade tage
    • DN 100
    • Lodret udløb
  • Afløb til parkeringshus i flere etager
    • 300 x 300 mm
    • Lodret udløb
Beskrivelse
  • Testet brandbeskyttelse i henhold til Gen. Bygn. Sup. Appr.: Z‑19.17‑1888/1887
  • Bemærk: Udstrømningsværdien reduceres ved indlæg
  • Vægt: 0,3 kg
  • Vægt: 0,4 kg

Sandfang

Passer til
  • Afløb til fladt tag Spin i rustfrit stål
Beskrivelse
  • Plast
  • Vægt: 0,1 kg

Fladt tagopvarmning med termostat

Passer til
  • Afløb til fladt tag Jet/Spin-serien i rustfrit stål
    • DN 40 – DN 125
  • Murværksafløb Jet i rustfrit stål
    • DN 50 – DN 70
  • Turboflow nødafløb i rustfrit stål
    • DN 50 – DN 70
  • Afløb til fladt tag Passavant Spin, i støbejern
    • DN 70 – DN 100
Beskrivelse
  • Lysnetforbindelse: 220 – 240 V
  • Beskyttelsesgrad: IP 67
  • Forbindelseslinje
    • H05RN-F2x1,0
    • Længde: 1 m
  • Højde: 95 mm
  • Nominel effekt: 25 W
  • Vægt: 0,3 kg

Fladt tagopvarmning med termostat

Passer til
  • Afløb til fladt tag Jet/Spin-serien i rustfrit stål
  • Turboflow nødafløb i rustfrit stål
  • Afløb til fladt tag Passavant Spin, i støbejern
  • DN 125 – DN 150
Beskrivelse
  • Lysnetforbindelse: 220 – 240 V
  • Beskyttelsesgrad: IP 67
  • Forbindelseslinje
    • H05RN-F2x1,0
    • Længde: 1 m
  • Højde: 95 mm
  • Nominel effekt: 40 W
  • Vægt: 0,4 kg
