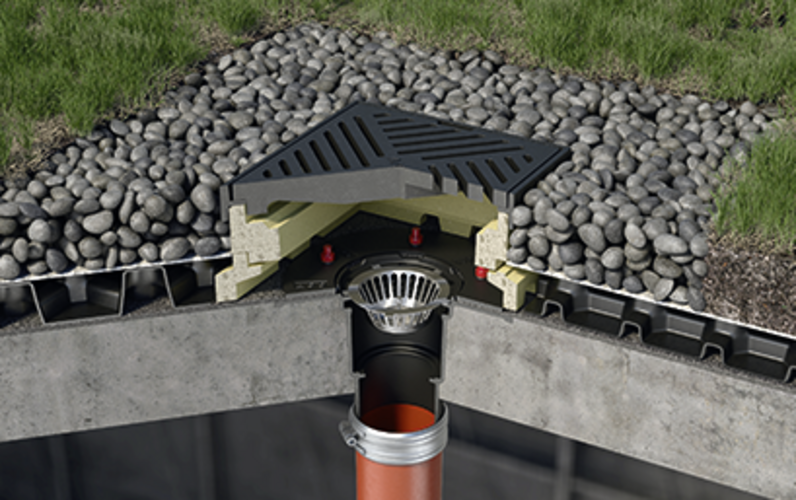

Afløbskål

Produktfordele

  • Ingen yderligere brandbelastning
  • Permanent modstandsdygtighed
    • Vedligeholdelsesvenlig
    • 100 % UV-bestandig
  • Fleksibilitet i tætning
    • PVC/PE/PP/bitumen
  • Variabel installation
    • Højdeindstilling på stedet ved hjælp af justeringsring i støbejern
    • Kan bruges som nødafløb
  • Få komponenter, kompakt design

Produktinformation

  • I støbejern
    • Byggemateriale klasse A1, ikke brændbar
    • Malet
    • Høj trykmodstand > 700 N/mm²
  • Testet i overensstemmelse med EN 1253-2
  • Med flad kompressionspakningsflange
    • Til fordybning til gevindrum
  • Med udsivningsåbninger

Muffehældning: 90°

Nominel breddeFordybningVægtVare-

nummer
[mm][kg]
BilledeDN 125210 x 3809,97035.10.12
BilledeDN 150210 x 38010,07036.10.12
Nominel breddeKernbohrungFordybningVægtVare-

nummer
DN 125210 mm220 mm210 x 380 mm9,9 kg7035.10.12
DN 150210 mm220 mm210 x 380 mm10,0 kg7036.10.12

Fladt tagopvarmning med termostat

Passer til
  • Afløb til fladt tag Jet/Spin-serien i rustfrit stål
  • Turboflow nødafløb i rustfrit stål
  • Afløb til fladt tag Passavant Spin, i støbejern
  • DN 125 – DN 150
Beskrivelse
  • Lysnetforbindelse: 220 – 240 V
  • Beskyttelsesgrad: IP 67
  • Forbindelseslinje
    • H05RN-F2x1,0
    • Længde: 1 m
  • Højde: 95 mm
  • Nominel effekt: 40 W
  • Vægt: 0,4 kg

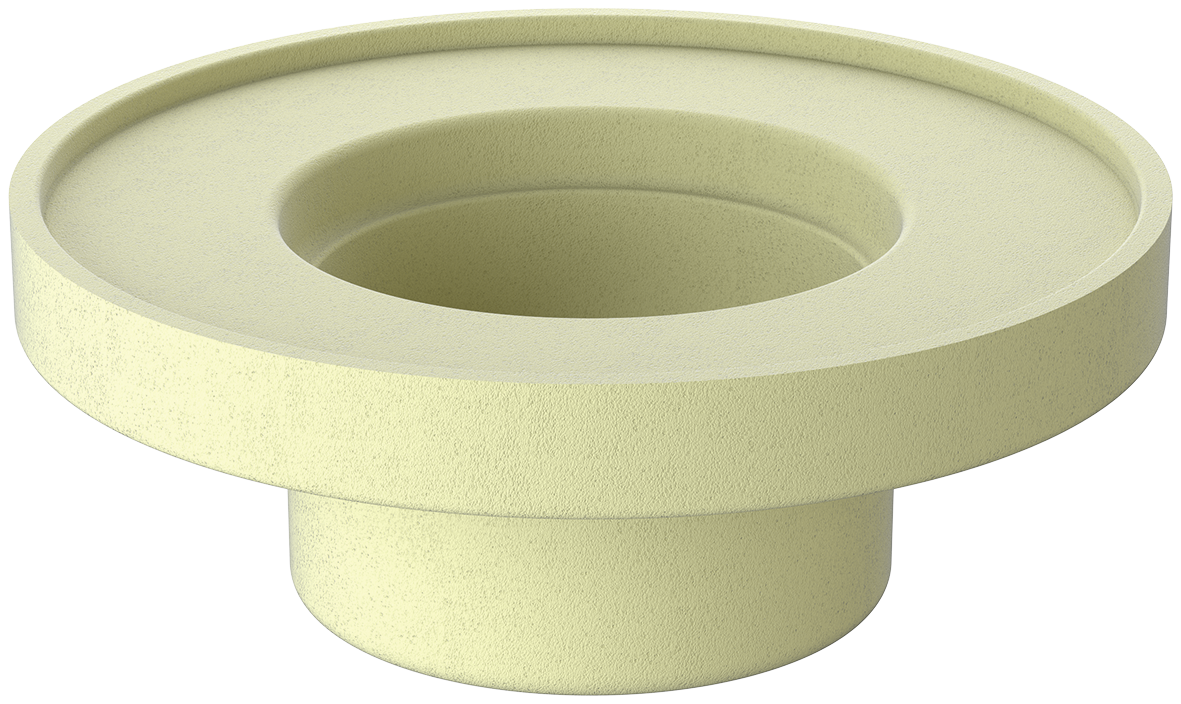

Isolationskappe til afløb

Passer til
  • Afløb til fladt tag Passavant Spin, i støbejern
    • DN 125
    • Lodret udløb
Beskrivelse
  • I PUR
  • Vægt: 0,6 kg

Isolationskappe til afløb

Passer til
  • Afløb til fladt tag Passavant Spin, i støbejern
    • DN 150
    • Lodret udløb
Beskrivelse
  • I PUR
  • Vægt: 0,7 kg

7000.13.02 Schlammeimer DN125-150

Passer til
  • Afløb til fladt tag Passavant Spin, i støbejern
    • DN 125/DN 150
  • Overdel i støbejern
    • DN 125/DN 150
Beskrivelse
  • I rustfrit stål
  • Vægt: 0,3 kg

Justerbar højde

Passer til
  • Afløb til fladt tag Passavant Spin, i støbejern
    • DN 125/DN 150
  • Rist med ramme
    • 7000.28.02
    • 7000.41.02
    • 7000.42.02
Beskrivelse
  • I støbejern, med lakeret finish
  • Belastningsklasse: M 125
  • Højdejusterbarhed: 25 – 40 mm
  • Vægt: 1,4 kg

Justerbar højde

Passer til
  • Afløb til fladt tag Passavant Spin, i støbejern
    • DN 125/DN 150
  • Rist med ramme
    • 7000.28.02
    • 7000.41.02
    • 7000.42.02
Beskrivelse
  • I støbejern, med lakeret finish
  • Belastningsklasse: M 125
  • Højdejusterbarhed: 45 – 60 mm
  • Vægt: 2,1 kg

Nivelleringshøjde

Passer til
  • Sandfang
    • 7000.12.00
    • 7000.02.00
Beskrivelse
  • I rustfrit stål
  • Med 2 monteringsskruer
  • Højde: 65 mm
  • Kun mulig i forbindelse med sandfang
  • Vægt: 0,5 kg
  • Vægt: 0,3 kg

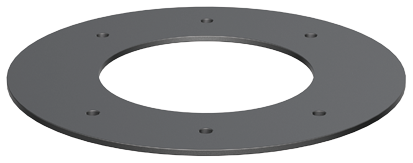

Flangepakning, sæt

Passer til
  • Afløb til fladt tag Passavant Spin, i støbejern
    • DN 125/DN 150
  • Afløb til fladt tag Spin, i støbejern
    • DN 100 – DN 150
  • Afløb til fladt tag Jet, i støbejern
    • DN 80
Beskrivelse
  • Bestående af:
    • 1 pakning til løs flange
    • 1 fpakning til fast flange
  • Tykkelse: 4 mm
  • EPDM
  • Vægt: 0,6 kg

Flangepakning, sæt

Passer til
  • Afløb til fladt tag Passavant Spin, i støbejern
    • DN 125/DN 150
  • Afløb til fladt tag Spin, i støbejern
    • DN 100 – DN 150
  • Afløb til fladt tag Jet, i støbejern
    • DN 80
Beskrivelse
  • Bestående af:
    • 1 pakning til løs flange
    • 1 fpakning til fast flange
  • Tykkelse: 4 mm
  • PVC-weich
  • Vægt: 0,4 kg

Læbetætningsring

Passer til
  • Oberteil zu Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 125/DN 150
  • Oberteil zu Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 80
  • Staurohr für Notüberlauf
  • Finor 2-teilig aus Gusseisen
Beskrivelse
  • Diameter: 186 mm
