Afløb til flydende belægning

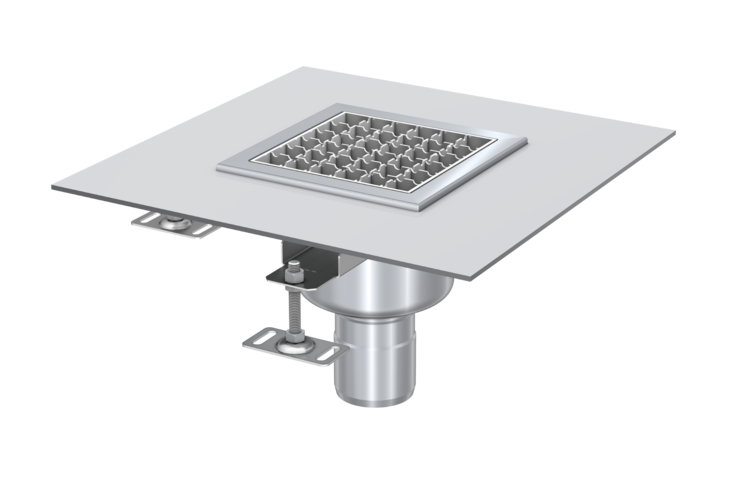

P-dæk Afløb Rustfrit Stål

Produktfordele

Specialløsning til etagedæk uden gulvafløb
Obs. Rist kan ikke justeres i højden - flangen er for epoxy gulv eller lignende!

Produktinformation

Fremstillet af rustfrit stål
Byggematerialeklasse A1, ikke-brændbart
1-delt
Inkl. maskegitterrist
Muffehældning: 90°
Med tilslutningsflange til flydende belægninger på parkeringsdæk
Belastningsklasse: M125

Flange design	Materiale	Rist	Udsparing (L x B)	Flowrate	Vægt	Varenr.	Downloads
Flange design	Materiale	Rist	[mm]	[l/s]	[kg]	Varenr.	Downloads
Til komposittætninger	EN 1.4301 / AISI 304	Maskegitterrist Boltet M125	500 x 500	3.8	6.7	9579.59.91	Teknisk tegning (DXF) Dataark 9579.59.91
Til komposittætninger	EN 1.4404 / AISI 316L	Maskegitterrist Boltet M125	500 x 500	3.8	6.7	9579.59.92	Teknisk tegning (DXF) Dataark 9579.59.92

Flange design	Materiale	Rist	Udsparing (L x B)	Flowrate	Vægt	Varenr.	Downloads
Flange design	Materiale	Rist	[mm]	[l/s]	[kg]	Varenr.	Downloads
Til komposittætninger	EN 1.4301 / AISI 304	Maskegitterrist Boltet M125	500 x 500	10.0	6.9	9519.59.91	Teknisk tegning (DXF) Dataark 9519.59.91
Til komposittætninger	EN 1.4404 / AISI 316L	Maskegitterrist Boltet M125	500 x 500	10.0	6.9	9519.59.92	Teknisk tegning (DXF) Dataark 9519.59.92

Varenr.	Nominel størrelse	Afløbskapacitet
	Nominel størrelse	Ophobningshøjde 35mm
	DN	[l/s]
9579.59.91	70	3,8
9579.59.92	70	3,8
9519.59.91	100	10,0
9519.59.91	100	10,0
