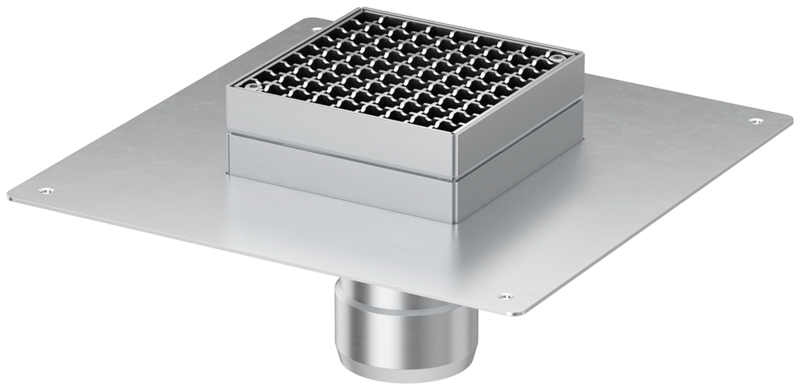

Afløb til mastikasfalt

9519.59.93 9519.59.94

9519.59.95 9519.59.96

Produktfordele

Afløb af rustfrit stål til parkeringsdæk med mastikasfalt
Til højder 35 mm og 70 mm
Obs. Risten er hævet over flange - til 35mm eller 70mm støbeasfalt!

Produktinformation

Fremstillet af rustfrit stål
Testet i henhold til EN 1253-2
Byggematerialeklasse A1, ikke-brændbart
1-delt
Inkl. rist
Muffehældning: 90°
Med tilslutningsflange, bredde 120mm, iht. DIN 18532 til mastikasfalt
Belastningsklasse: M125

Flange design	Materiale	Version	Rist	Udsparing (L x B)	Flowrate	Vægt	Varenr.	Downloads
Flange design	Materiale	Version	Rist	[mm]	[l/s]	[kg]	Varenr.	Downloads
Med tilslutningsflange	EN 1.4301 / AISI 304	Til mastikasfalt, højde 35 mm	Maskegitterrist Boltet M125	500 x 500	8.1	5.5	9519.59.93	Teknisk tegning (DXF) Dataark 9519.59.93
Med tilslutningsflange	EN 1.4404 / AISI 316L	Til mastikasfalt, højde 35 mm	Maskegitterrist Boltet M125	500 x 500	8.1	6.5	9519.59.95	Teknisk tegning (DXF) Dataark 9519.59.95
Med tilslutningsflange	EN 1.4301 / AISI 304	Til mastikasfalt, højde 70 mm	Maskegitterrist Boltet M125	500 x 500	8.1	5.5	9519.59.94	Teknisk tegning (DXF) Dataark 9519.59.94
Med tilslutningsflange	EN 1.4404 / AISI 316L	Til mastikasfalt, højde 70 mm	Maskegitterrist Boltet M125	500 x 500	8.1	6.5	9519.59.96	Teknisk tegning (DXF) Dataark 9519.59.96

Varenr.	Nominel størrelse	Afløbskapacitet
	Nominel størrelse	Ophobningshøjde 35mm
	DN	[l/s]
9519.59.93	100	9,0
9519.59.95	100	9,0
9519.59.94	100	9,0
9519.59.96	100	9,0
