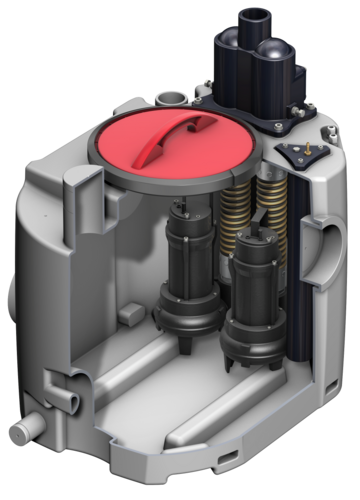

Muli Mini duo

Muli Mini Duo

Produktfordele

Klar til tilslutning
Forskellige indløbshøjder kan vælges
Høj anvendelig volumen - op til 140 l
Egnet til installation efter fedtudskillere op til NS4
Pumpen kan afmonteres uden brug af værktøj
Designet til at kunne passere smalle døråbninger på 700mm
Lav vægt

Produktinformation

Anvendelsesområder:
- Efter fedtudskillere op til NS 4
- Vaskerum
- Rækker af brusere
- Kælderområder
Tank af polyethylen
- Skyllestuds R1"
- Serviceåbning for enkel vedligeholdelse, Ø340mm
- Fastgørelsessæt til sikring mod opdrift
- Tilslutning for manuel membranpumpe DN50
- 4 horisontale indløbsstudse DN100
- 1 vertikal indløbsstuds DN100
- Valgfrit: 1 vertikal indløbsstuds DN50 (tilbehør)
- 1 ventilationsstuds DN70

Tryklednings tilslutning
- Speciel tilbageløbsstop med kugle i hus
- Med udluftning og fastgørelsesskrue
- Tilslutning: Rp 2"
2 Dykpumper til gråt spildevand
- Version D: med 3-faset dykpumpe 400V, 50 Hz
- Version W: med vekselstrømsdykpumpe 230V, 50 Hz:
- Beskyttelsesklasse IP 68 / Drift S1 (kontinuerlig drift) ved fuld nedsænkning af pumper
- Med tilstopningsfrit fritløbsløbehjul
- 10 m netkabel

Niveaustyring
- Pneumatisk niveaustyring med 10 m styreledninger
- Valgfrit med luftbobleinjektion for øget driftssikkerhed ved installation efter fedtudskillere (tilbehør)
Styring
- Beskyttelsesklasse IP 54
- 1,5 m kabel og EEC-stik (16 A) - version D
- 1,5 m kabel og sikkerhedsstik (16 A) - version W
- Potentialfri fællesfejlmelding og driftssignal
- Testet i henhold til DIN EN 12050-2

Type	Motoreffekt		Nøgletal			Granu- lering	Anvendelig volume			Total vol.	Vægt	Varenr.	Downloads
	Motoreffekt		Strømoptag	Spænding	Omdrejnings- tal	Granu- lering	Indløbs- højde Z1	Indløbs- højde Z2	Top indløb	Total vol.	Vægt
	P1	P2	[A]	[V]	[r/min]	[mm]	[l]	[l]	[l]	[l]	[kg]
	[kW]	[kW]	[A]	[V]	[r/min]	[mm]	[l]	[l]	[l]	[l]	[kg]
DDP 1.1	0.7	0.55	1.3	400	2900	40	55	100	130	195	62	1206.00.01	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 1206.00.01
DDP 1.2	1.5	1.1	2.6	400	2900	50	55	100	130	195	71	1206.00.02	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 1206.00.02
DWP 1.1	0.8	0.55	3.6	230	2900	40	55	100	130	195	62	1206.00.03	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 1206.00.03
DWP 1.2	1.8	1.1	8.2	230	2900	50	55	100	130	195	72	1206.00.04	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 1206.00.04

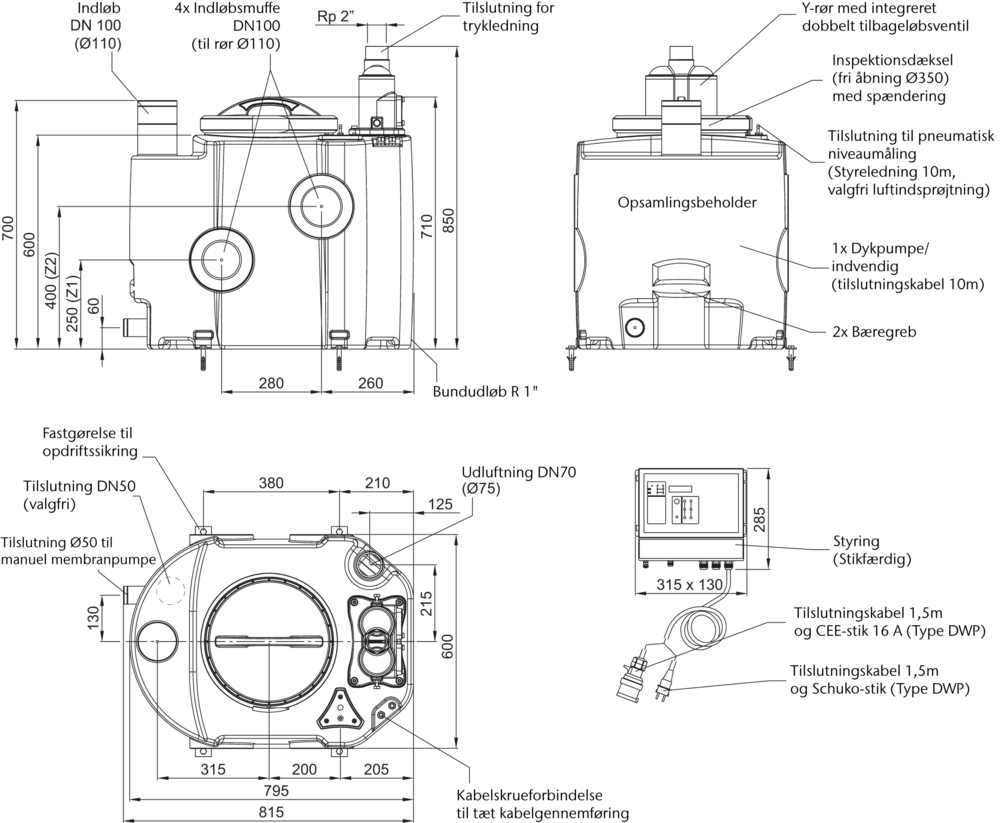

Tegning Mini Duo

Type	Trykhøjde	Pumpekapacitet Q ved samlet trykhøjde H						Medietemperatur [°C]
	Trykhøjde	2 m	4 m	6 m	8 m	10 m	12 m	Normal	Maximum
	[m]	[l/s]	[l/s]	[l/s]	[l/s]	[l/s]	[l/s]	[°C]	[°C]
DDP 1.1	2 - 7	6.0	4.5	2.75				40	65
DDP 1.2	2 - 12	10.3	8.7	7.0	5.4	3.6	1.8	40	65
DWP 1.1	2 - 7	6.0	4.5	2.75				40	65
DWP 1.2	2 - 12	10.3	8.7	7.0	5.4	3.6	1.8	40	65

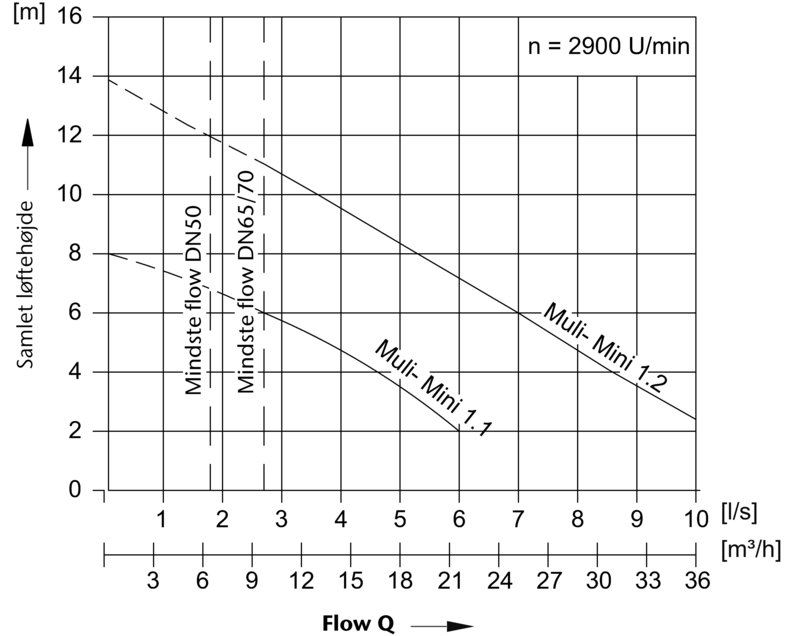

Ydelsesdiagram Mini Duo
