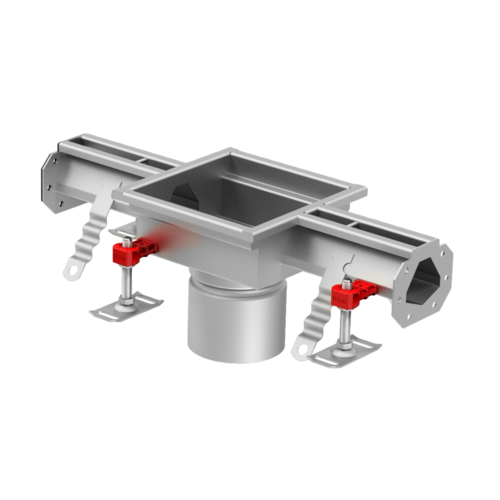

Modular 20 centerplaceret afløbsoverdel Ø110

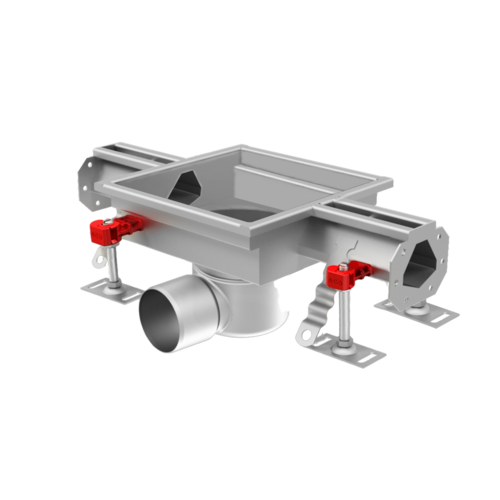

Modular 20 centerplaceret afløbsoverdel Ø142
Modular 20 system overblik
EPD Miljøvaredeklaration

Centerplaceret afløbsoverdel

Produktfordele

  • Justerbare EasyFix nivelleringsfødder
  • V-profil bund for forbedret floweffektivitet ved lave flowhastigheder og for forbedret selvrensende ydeevne
  • Fuldsvejste flanger til stødsamlinger
  • Ankre til fastgørelse i beton
Kontakt
FAQ
EPD

Produktinformation

  • Certificeret i henhold til EN 1253-1 og EN 1433
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L
  • Ståltykkelse min. 1,5 mm
  • Sikurv tilgængelig som tilbehør
MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeByggehøjde
EN 1.4301 / AISI 304100070414369
EN 1.4404 / AISI 316L100070414376
EN 1.4301 / AISI 304100075414370
EN 1.4404 / AISI 316L100075414377
EN 1.4301 / AISI 304100080414371
EN 1.4404 / AISI 316L100080414378
EN 1.4301 / AISI 304100090414372
EN 1.4404 / AISI 316L100090414379
EN 1.4301 / AISI 3041000100414373
EN 1.4404 / AISI 316L1000100414380
EN 1.4301 / AISI 3041000110414374
EN 1.4404 / AISI 316L1000110414381
EN 1.4301 / AISI 3041000120414375
EN 1.4404 / AISI 316L1000120414382

MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeByggehøjde
EN 1.4301 / AISI 304100070414229
EN 1.4404 / AISI 316L100070414236
EN 1.4301 / AISI 304100075414230
EN 1.4404 / AISI 316L100075414237
EN 1.4301 / AISI 304100080414231
EN 1.4404 / AISI 316L100080414238
EN 1.4301 / AISI 304100090414232
EN 1.4404 / AISI 316L100090414239
EN 1.4301 / AISI 3041000100414233
EN 1.4404 / AISI 316L1000100414240
EN 1.4301 / AISI 3041000110414234
EN 1.4404 / AISI 316L1000110414241
EN 1.4301 / AISI 3041000120414235
EN 1.4404 / AISI 316L1000120414242

Endestykke med Ø50 mm vandret udløb

Se mere her

Lukket endestykke

Se mere her

Vandlås til Ø110 mm udløb

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse

  • Højde: 50 mm
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Varenr.
97217 (EN 1.4301 / AISI 304)
97267 (EN 1.4404 / AISI 316L)

Sikurv til Ø110 mm udløb

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse

  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Varenr.
409190 (EN 1.4301 / AISI 304)
409189 (EN 1.4404 / AISI 316L)

Si til Ø110 mm udløb

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse:

  • Materialer:
    • EN 1.4301 / AISI 304

    • EN 1.4404 / AISI 316L

Varenr.
97235 (EN 1.4301 / AISI 304)
97285 (EN 1.4404 / AISI 316L)

Vandlås + sikurv Ø110 mm

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse:

  • Højde: 50 mm
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Varenr.
405065 (EN 1.4301 / AISI 304)
403633 (EN 1.4404 / AISI 316L)

Sikurv til Ø142 mm lodret udløb

Passer til:

  • ACO Modular 20 (udløb Ø142)
  • ACO Modular 200 (udløb Ø142)

Beskrivelse

  • 0,6 liter
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Varenr.
408202 (EN 1.4301 / AISI 304)
408212 (EN 1.4404 / AISI 316L)

Sikurv til Ø142 mm vandret udløb

Passer til:

  • ACO Modular 20 (udløb Ø142)
  • ACO Modular 200 (udløb Ø142)

Beskrivelse

  • 0,3 liter
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Varenr.
408203 (EN 1.4301 / AISI 304)
408213 (EN 1.4404 / AISI 316L)

Vandlås til Ø142 mm udløb

Passer til:

  • ACO Modular 20 (udløb Ø142)
  • ACO Modular 125 (udløb Ø142)
  • ACO Modular 200 (udløb Ø142)

Beskrivelse:

  • Højde: 50 mm
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Varenr.
408200 (EN 1.4301 / AISI 304)
408210 (EN 1.4404 / AISI 316L)

Støttering til vandlås til Ø142 mm udløb

Passer til:

  • ACO Modular 20 (udløb Ø142)
  • ACO Modular 125 (udløb Ø142)
  • ACO Modular 200 (udløb Ø142)

Beskrivelse:

  • Nitrilgummi (NBR)

Kombiring til Ø142 mm udløb

Passer til:

  • ACO Modular 20 (udløb Ø142)
  • ACO Modular 125 (udløb Ø142)
  • ACO Modular 200 (udløb Ø142)

Beskrivelse:

  • Styrengummi (SBR)

Afløbsskåle for Ø142 mm lodret udløb

Passer til:

  • ACO Modular 20 (udløb Ø142)
  • ACO Modular 125 (udløb Ø142)
  • ACO Modular 200 (udløb Ø142)

Beskrivelse:

  • Standard flange
  • Klæbeflange
  • Mekanisk klemflange
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Afløbsskåle for Ø142 mm vandret udløb

Passer til:

  • ACO Modular 20 (udløb Ø142)
  • ACO Modular 125 (udløb Ø142)
  • ACO Modular 200 (udløb Ø142)

Beskrivelse:

  • Standard flange
  • Klæbeflange
  • Mekanisk klemflange
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L
