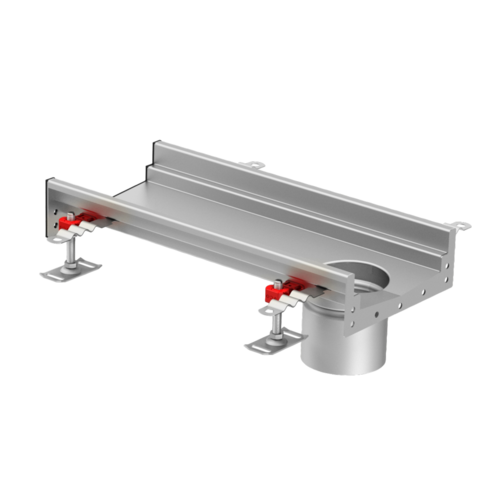

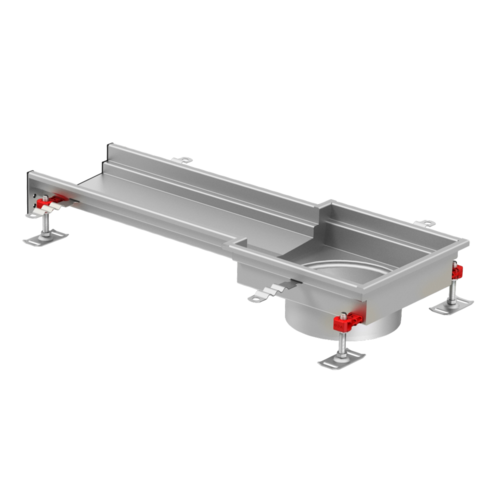

Modular 200 udløb placeret i enden
Modular 200 udløb placeret i enden
Modular 200 System overblik
EPD Miljøvaredeklaration

Afløboverdel i enden

Produktfordele

  • Justerbare EasyFix nivelleringsfødder
  • V-profil bund for forbedret floweffektivitet ved lave flowhastigheder og for forbedret selvrensende ydeevne
  • Fuldsvejste flanger til stødsamlinger
  • Ankre til fastgørelse i beton
Kontakt
FAQ
EPD

Produktinformation

  • Certificeret i henhold til EN 1253-1 og EN 1433
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L
  • Ståltykkelse min. 1,5 mm
  • Sikurv tilgængelig som tilbehør
MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeByggehøjde
EN 1.4301 / AISI 30450060414275
EN 1.4404 / AISI 316L50060414283
EN 1.4301 / AISI 30450070414276
EN 1.4404 / AISI 316L50070414284
EN 1.4301 / AISI 30450080414277
EN 1.4404 / AISI 316L50080414285
EN 1.4301 / AISI 30450090414278
EN 1.4404 / AISI 316L50090414286
EN 1.4301 / AISI 304500100414279
EN 1.4404 / AISI 316L500100414287
EN 1.4301 / AISI 304500110414280
EN 1.4404 / AISI 316L500110414288
EN 1.4301 / AISI 304500120414281
EN 1.4404 / AISI 316L500120414289
EN 1.4301 / AISI 304500140414282
EN 1.4404 / AISI 316L500140414290

MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeByggehøjde
EN 1.4301 / AISI 304100060414291
EN 1.4404 / AISI 316L100060414299
EN 1.4301 / AISI 304100070414292
EN 1.4404 / AISI 316L100070414300
EN 1.4301 / AISI 304100080414293
EN 1.4404 / AISI 316L100080414301
EN 1.4301 / AISI 304100090414294
EN 1.4404 / AISI 316L100090414302
EN 1.4301 / AISI 3041000100414295
EN 1.4404 / AISI 316L1000100414303
EN 1.4301 / AISI 3041000110414296
EN 1.4404 / AISI 316L1000110414304
EN 1.4301 / AISI 3041000120414297
EN 1.4404 / AISI 316L1000120414305
EN 1.4301 / AISI 3041000140414298
EN 1.4404 / AISI 316L1000140414306

MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeByggehøjde
EN 1.4301 / AISI 30450060409900
EN 1.4404 / AISI 316L50060409908
EN 1.4301 / AISI 30450070409901
EN 1.4404 / AISI 316L50070409909
EN 1.4301 / AISI 30450080409902
EN 1.4404 / AISI 316L50080409910
EN 1.4301 / AISI 30450090409903
EN 1.4404 / AISI 316L50090409911
EN 1.4301 / AISI 304500100409904
EN 1.4404 / AISI 316L500100409912
EN 1.4301 / AISI 304500110409905
EN 1.4404 / AISI 316L500110409913
EN 1.4301 / AISI 304500120409906
EN 1.4404 / AISI 316L500120409914
EN 1.4301 / AISI 304500140409907
EN 1.4404 / AISI 316L500140409915

MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeByggehøjde
EN 1.4301 / AISI 304100060409932
EN 1.4404 / AISI 316L100060409940
EN 1.4301 / AISI 304100070409933
EN 1.4404 / AISI 316L100070409941
EN 1.4301 / AISI 304100080409934
EN 1.4404 / AISI 316L100080409942
EN 1.4301 / AISI 304100090409935
EN 1.4404 / AISI 316L100090409943
EN 1.4301 / AISI 3041000100409936
EN 1.4404 / AISI 316L1000100409944
EN 1.4301 / AISI 3041000110409937
EN 1.4404 / AISI 316L1000110409945
EN 1.4301 / AISI 3041000120409938
EN 1.4404 / AISI 316L1000120409946
EN 1.4301 / AISI 3041000140409939
EN 1.4404 / AISI 316L1000140409947

MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeByggehøjde
EN 1.4301 / AISI 30478560414259
EN 1.4404 / AISI 316L78560414267
EN 1.4301 / AISI 30478570414260
EN 1.4404 / AISI 316L78570414268
EN 1.4301 / AISI 30478580414261
EN 1.4404 / AISI 316L78580414269
EN 1.4301 / AISI 30478590414262
EN 1.4404 / AISI 316L78590414270
EN 1.4301 / AISI 304785100414263
EN 1.4404 / AISI 316L785100414271
EN 1.4301 / AISI 304785110414264
EN 1.4404 / AISI 316L785110414272
EN 1.4301 / AISI 304785120414265
EN 1.4404 / AISI 316L785120414273
EN 1.4301 / AISI 304785140414266
EN 1.4404 / AISI 316L785140414274

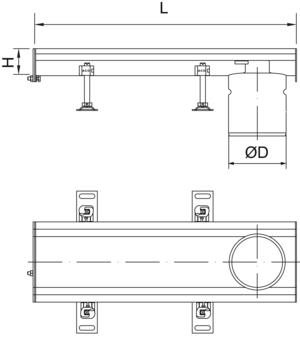

Tegning af Modular 200 afløbsoverdel i enden

Vandlås til Ø110 mm udløb

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse

  • Højde: 50 mm
  • Fås i rustfrit stål AISI 304 eller AISI 316L

Sikurv, vandret udløb

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse

  • Fås i rustfrit stål AISI 304 eller AISI 316L

Si til Ø110 mm udløb

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse:

  • Rustfrit stål AISI 304 eller AISI 316L

Vandlås + sikurv Ø110 mm

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse:

  • Rustfrit stål AISI 304 eller AISI 316L
  • Højde: 50 mm

Endestykke med Ø50 mm vandret udløb

Se mere her

Endestykke

Se mere her

MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeByggehøjde
EN 1.4301 / AISI 30450060414275
EN 1.4404 / AISI 316L50060414283
EN 1.4301 / AISI 30450070414276
EN 1.4404 / AISI 316L50070414284
EN 1.4301 / AISI 30450080414277
EN 1.4404 / AISI 316L50080414285
EN 1.4301 / AISI 30450090414278
EN 1.4404 / AISI 316L50090414286
EN 1.4301 / AISI 304500100414279
EN 1.4404 / AISI 316L500100414287
EN 1.4301 / AISI 304500110414280
EN 1.4404 / AISI 316L500110414288
EN 1.4301 / AISI 304500120414281
EN 1.4404 / AISI 316L500120414289
EN 1.4301 / AISI 304500140414282
EN 1.4404 / AISI 316L500140414290

MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeByggehøjde
EN 1.4301 / AISI 304100060414291
EN 1.4404 / AISI 316L100060414299
EN 1.4301 / AISI 304100070414292
EN 1.4404 / AISI 316L100070414300
EN 1.4301 / AISI 304100080414293
EN 1.4404 / AISI 316L100080414301
EN 1.4301 / AISI 304100090414294
EN 1.4404 / AISI 316L100090414302
EN 1.4301 / AISI 3041000100414295
EN 1.4404 / AISI 316L1000100414303
EN 1.4301 / AISI 3041000110414296
EN 1.4404 / AISI 316L1000110414304
EN 1.4301 / AISI 3041000120414297
EN 1.4404 / AISI 316L1000120414305
EN 1.4301 / AISI 3041000140414298
EN 1.4404 / AISI 316L1000140414306

MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeByggehøjde
EN 1.4301 / AISI 30450060409900
EN 1.4404 / AISI 316L50060409908
EN 1.4301 / AISI 30450070409901
EN 1.4404 / AISI 316L50070409909
EN 1.4301 / AISI 30450080409902
EN 1.4404 / AISI 316L50080409910
EN 1.4301 / AISI 30450090409903
EN 1.4404 / AISI 316L50090409911
EN 1.4301 / AISI 304500100409904
EN 1.4404 / AISI 316L500100409912
EN 1.4301 / AISI 304500110409905
EN 1.4404 / AISI 316L500110409913
EN 1.4301 / AISI 304500120409906
EN 1.4404 / AISI 316L500120409914
EN 1.4301 / AISI 304500140409907
EN 1.4404 / AISI 316L500140409915

MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeByggehøjde
EN 1.4301 / AISI 304100060409932
EN 1.4404 / AISI 316L100060409940
EN 1.4301 / AISI 304100070409933
EN 1.4404 / AISI 316L100070409941
EN 1.4301 / AISI 304100080409934
EN 1.4404 / AISI 316L100080409942
EN 1.4301 / AISI 304100090409935
EN 1.4404 / AISI 316L100090409943
EN 1.4301 / AISI 3041000100409936
EN 1.4404 / AISI 316L1000100409944
EN 1.4301 / AISI 3041000110409937
EN 1.4404 / AISI 316L1000110409945
EN 1.4301 / AISI 3041000120409938
EN 1.4404 / AISI 316L1000120409946
EN 1.4301 / AISI 3041000140409939
EN 1.4404 / AISI 316L1000140409947

MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeByggehøjde
EN 1.4301 / AISI 30478560414259
EN 1.4404 / AISI 316L78560414267
EN 1.4301 / AISI 30478570414260
EN 1.4404 / AISI 316L78570414268
EN 1.4301 / AISI 30478580414261
EN 1.4404 / AISI 316L78580414269
EN 1.4301 / AISI 30478590414262
EN 1.4404 / AISI 316L78590414270
EN 1.4301 / AISI 304785100414263
EN 1.4404 / AISI 316L785100414271
EN 1.4301 / AISI 304785110414264
EN 1.4404 / AISI 316L785110414272
EN 1.4301 / AISI 304785120414265
EN 1.4404 / AISI 316L785120414273
EN 1.4301 / AISI 304785140414266
EN 1.4404 / AISI 316L785140414274

Tegning af Modular 200 afløbsoverdel i enden

Vandlås til Ø110 mm udløb

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse

  • Højde: 50 mm
  • Fås i rustfrit stål AISI 304 eller AISI 316L

Sikurv, vandret udløb

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse

  • Fås i rustfrit stål AISI 304 eller AISI 316L

Si til Ø110 mm udløb

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse:

  • Rustfrit stål AISI 304 eller AISI 316L

Vandlås + sikurv Ø110 mm

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse:

  • Rustfrit stål AISI 304 eller AISI 316L
  • Højde: 50 mm

Endestykke med Ø50 mm vandret udløb

Se mere her

Endestykke

Se mere her
