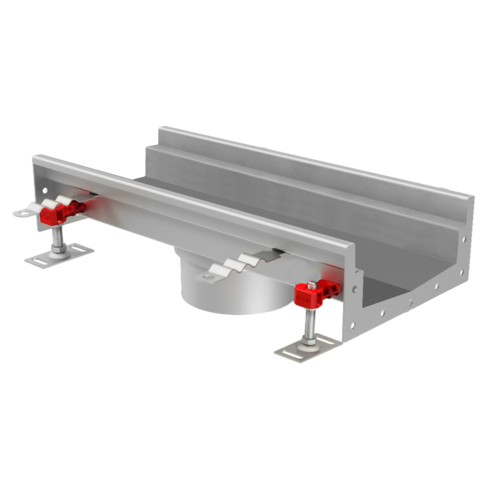

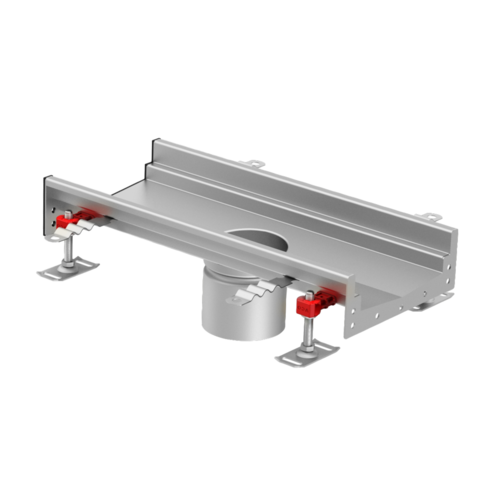

Modular 200 centerplaceret afløbsoverdel
Modular 200 centerplaceret afløbsoverdel
Modular 200 system overblik
EPD Miljøvaredeklaration

Centerplaceret afløbsoverdel

Produktfordele

  • Justerbare EasyFix nivelleringsfødder
  • V-profil bund for forbedret floweffektivitet ved lave flowhastigheder og for forbedret selvrensende ydeevne
  • Fuldsvejste flanger til stødsamlinger
  • Ankre til fastgørelse i beton
Kontakt
FAQ
EPD

Produktinformation

  • Certificeret i henhold til EN 1253-1 og EN 1433
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L
  • Ståltykkelse min. 1,5 mm
  • Sikurv tilgængelig som tilbehør
MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeH
EN 1.4301 / AISI 30450060414307
EN 1.4404 / AISI 316L50060414315
EN 1.4301 / AISI 30450070414308
EN 1.4404 / AISI 316L50070414316
EN 1.4301 / AISI 30450080414309
EN 1.4404 / AISI 316L50080414317
EN 1.4301 / AISI 30450090414310
EN 1.4404 / AISI 316L50090414318
EN 1.4301 / AISI 304500100414311
EN 1.4404 / AISI 316L500100414319
EN 1.4301 / AISI 304500110414312
EN 1.4404 / AISI 316L500110414320
EN 1.4301 / AISI 304500120414313
EN 1.4404 / AISI 316L500120414321
EN 1.4301 / AISI 304500140414314
EN 1.4404 / AISI 316L500140414322

MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeH
EN 1.4301 / AISI 304100060414323
EN 1.4404 / AISI 316L100060414331
EN 1.4301 / AISI 304100070414324
EN 1.4404 / AISI 316L100070414332
EN 1.4301 / AISI 304100080414325
EN 1.4404 / AISI 316L100080414333
EN 1.4301 / AISI 304100090414326
EN 1.4404 / AISI 316L100090414334
EN 1.4301 / AISI 3041000100414327
EN 1.4404 / AISI 316L1000100414335
EN 1.4301 / AISI 3041000110414328
EN 1.4404 / AISI 316L1000110414336
EN 1.4301 / AISI 3041000120414329
EN 1.4404 / AISI 316L1000120414337
EN 1.4301 / AISI 3041000140414330
EN 1.4404 / AISI 316L1000140414338

MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeH
EN 1.4301 / AISI 30450060409916
EN 1.4404 / AISI 316L50060409924
EN 1.4301 / AISI 30450070409917
EN 1.4404 / AISI 316L50070409925
EN 1.4301 / AISI 30450080409918
EN 1.4404 / AISI 316L50080409926
EN 1.4301 / AISI 30450090409919
EN 1.4404 / AISI 316L50090409927
EN 1.4301 / AISI 304500100409920
EN 1.4404 / AISI 316L500100409928
EN 1.4301 / AISI 304500110409921
EN 1.4404 / AISI 316L500110409929
EN 1.4301 / AISI 304500120409922
EN 1.4404 / AISI 316L500120409930
EN 1.4301 / AISI 304500140409923
EN 1.4404 / AISI 316L500140409931

MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeH
EN 1.4301 / AISI 304100060409948
EN 1.4404 / AISI 316L100060409956
EN 1.4301 / AISI 304100070409949
EN 1.4404 / AISI 316L100070409957
EN 1.4301 / AISI 304100080409950
EN 1.4404 / AISI 316L100080409958
EN 1.4301 / AISI 304100090409951
EN 1.4404 / AISI 316L100090409959
EN 1.4301 / AISI 3041000100409952
EN 1.4404 / AISI 316L1000100409960
EN 1.4301 / AISI 3041000110409953
EN 1.4404 / AISI 316L1000110409961
EN 1.4301 / AISI 3041000120409954
EN 1.4404 / AISI 316L1000120409962
EN 1.4301 / AISI 3041000140409955
EN 1.4404 / AISI 316L1000140409963

MaterialeRendedimensioner [mm]VarenummerDownloads
LængdeH
EN 1.4301 / AISI 304127060414243
EN 1.4404 / AISI 316L127060414251
EN 1.4301 / AISI 304127070414244
EN 1.4404 / AISI 316L127070414252
EN 1.4301 / AISI 304127080414245
EN 1.4404 / AISI 316L127080414253
EN 1.4301 / AISI 304127090414246
EN 1.4404 / AISI 316L127090414254
EN 1.4301 / AISI 3041270100414247
EN 1.4404 / AISI 316L1270100414255
EN 1.4301 / AISI 3041270110414248
EN 1.4404 / AISI 316L1270110414256
EN 1.4301 / AISI 3041270120414249
EN 1.4404 / AISI 316L1270120414257
EN 1.4301 / AISI 3041270140414250
EN 1.4404 / AISI 316L1270140414258

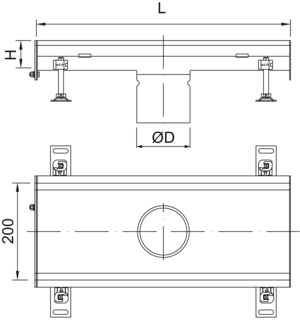

Tegning af Modular 200 centerplaceret afløbsoverdel

Endestykke med Ø50 mm vandret udløb

Se mere her

Endestykke

Se mere her

Vandlås til Ø110 mm udløb

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse

  • Højde: 50 mm
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Varenr.
97217 (EN 1.4301 / AISI 304)
97267 (EN 1.4404 / AISI 316L)

Sikurv til Ø110 mm udløb

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse

  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Varenr.
409190 (EN 1.4301 / AISI 304)
409189 (EN 1.4404 / AISI 316L)

Si til Ø110 mm udløb

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse:

  • Materialer:
    • EN 1.4301 / AISI 304

    • EN 1.4404 / AISI 316L

Varenr.
97235 (EN 1.4301 / AISI 304)
97285 (EN 1.4404 / AISI 316L)

Vandlås + sikurv Ø110 mm

Passer til:

  • ACO Modular 20
  • ACO Modular 125
  • ACO Modular 200

Beskrivelse:

  • Højde: 50 mm
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Varenr.
405065 (EN 1.4301 / AISI 304)
403633 (EN 1.4404 / AISI 316L)

Sikurv til Ø142 mm lodret udløb

Passer til:

  • ACO Modular 20 (udløb Ø142)
  • ACO Modular 200 (udløb Ø142)

Beskrivelse

  • 0,6 liter
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Varenr.
408202 (EN 1.4301 / AISI 304)
408212 (EN 1.4404 / AISI 316L)

Sikurv til Ø142 mm vandret udløb

Passer til:

  • ACO Modular 20 (udløb Ø142)
  • ACO Modular 200 (udløb Ø142)

Beskrivelse

  • 0,3 liter
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Varenr.
408203 (EN 1.4301 / AISI 304)
408213 (EN 1.4404 / AISI 316L)

Vandlås til Ø142 mm udløb

Passer til:

  • ACO Modular 20 (udløb Ø142)
  • ACO Modular 125 (udløb Ø142)
  • ACO Modular 200 (udløb Ø142)

Beskrivelse:

  • Højde: 50 mm
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Varenr.
408200 (EN 1.4301 / AISI 304)
408210 (EN 1.4404 / AISI 316L)

Støttering til vandlås til Ø142 mm udløb

Passer til:

  • ACO Modular 20 (udløb Ø142)
  • ACO Modular 125 (udløb Ø142)
  • ACO Modular 200 (udløb Ø142)

Beskrivelse:

  • Nitrilgummi (NBR)

Kombiring til Ø142 mm udløb

Passer til:

  • ACO Modular 20 (udløb Ø142)
  • ACO Modular 125 (udløb Ø142)
  • ACO Modular 200 (udløb Ø142)

Beskrivelse:

  • Styrengummi (SBR)

Afløbsskåle for Ø142 mm lodret udløb

Passer til:

  • ACO Modular 20 (udløb Ø142)
  • ACO Modular 125 (udløb Ø142)
  • ACO Modular 200 (udløb Ø142)

Beskrivelse:

  • Standard flange
  • Klæbeflange
  • Mekanisk klemflange
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Afløbsskåle for Ø142 mm vandret udløb

Passer til:

  • ACO Modular 20 (udløb Ø142)
  • ACO Modular 125 (udløb Ø142)
  • ACO Modular 200 (udløb Ø142)

Beskrivelse:

  • Standard flange
  • Klæbeflange
  • Mekanisk klemflange
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Vandlås til Ø200 mm udløb

Passer til:

  • ACO Modular 200 (udløb Ø200)

Beskrivelse:

  • Højde: 50 mm
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Varenr.
408220 (EN 1.4301 / AISI 304)
408230 (EN 1.4404 / AISI 316L)

Sikurv til Ø200 mm lodret udløb

Passer til:

  • ACO Modular 200 (udløb Ø200)

Beskrivelse

  • 1,4 liter
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Varenr.
408222 (EN 1.4301 / AISI 304)
408232 (EN 1.4404 / AISI 316L)

Sikurv til Ø200 mm vandret udløb

Passer til:

  • ACO Modular 200 (udløb Ø200)

Beskrivelse

  • 0,7 liter
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Varenr.
408223 (EN 1.4301 / AISI 304)
408233 (EN 1.4404 / AISI 316L)

Støttering til vandlås til Ø200 mm udløb

Passer til:

  • ACO Modular 200 (udløb Ø200)

Beskrivelse:

  • Nitrilgummi (NBR)

Kombiring til Ø200 mm udløb

Passer til:

  • ACO Modular 200 (udløb Ø200)

Beskrivelse:

  • Styrengummi (SBR)

Afløbsskåle for Ø200 mm lodret udløb

Passer til:

  • ACO Modular 200

Beskrivelse:

  • Standard flange
  • Klæbeflange
  • Mekanisk klemflange
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L

Afløbsskåle for Ø200 mm vandret udløb

Passer til:

  • ACO Modular 200

Beskrivelse:

  • Standard flange
  • Klæbeflange
  • Mekanisk klemflange
  • Materialer:
    • EN 1.4301 / AISI 304
    • EN 1.4404 / AISI 316L
