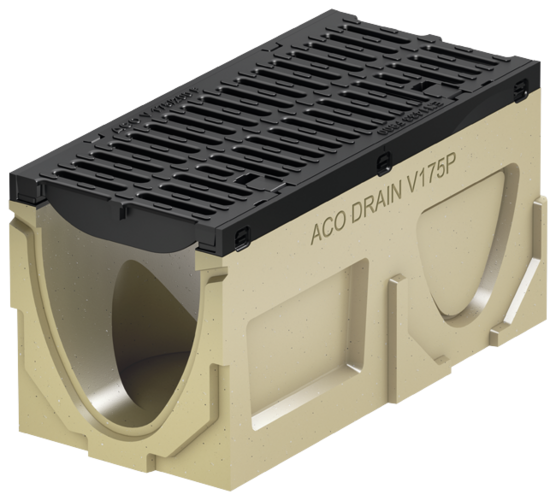

Rende uden indbygget fald, 500 mm

Rende Uden Indbygget Fald 500 Mm

Produktfordele

  • Med ACO DRAIN®Lock
  • Med V-formet tværsnit
  • Med udskiftelig integreret dæmpning
  • Rende i polymerbeton

Produktinformation

  • Rendesystem i henhold til EN 1433/DIN 19580
  • Nominel størrelse 175 mm
  • Belastningsklasse A 15 – F 9001)
  • Med 8 mm forstærket kant i støbejern EN-GJS, belagt med CDP
  • Med spalterist i støbejern EN-GJS, belagt med CDP
  • Indløbsområde: 685 cm²/m
  • Spaltebredde 12 mm
  • Leveringstid efter anmodning for typen med indstøbt PE-HD rørmuffe
  • Forberedt for åbning, eller lodret vandtæt rørforbindelse
  • For version med lodret udløb, vandtæt rørforbindelse, valgfrit med læbeltætning (LLS) i NBR eller støbt PE-HD rørmuffe SDR 17.6, isæt til brug i overensstemmelse med generel teknisk godkendelse
  • Med forstøbte sidesektioner til hjørne-, T- og tværforbindelser
  • *) Render med LLS rørforbindelse har en 5 mm større hældningstykkelse end de rendeelementer, der kan tilsluttes
    • Eksempel: 5.0.2 passer til type 5, 5.0, 5.1, 5.2
  • For type Q+ :
    • Belastningsklasse A 15 – E 600
    • Med maskerist Q i støbejern+ i støbejern EN-GJS, belagt med CDP
    • Indløbsområde: 640 cm2/m
    • Spaltebredde 18 mm
    • Specielt velegnet til anvendelse i rampedræn og ved skrånende længder

Mål [mm]

Type

Vægt [kg]

Vare-
nummer

Downloads

Længde

Bredde

Højde
start/slut

500

235

250

0.1

41,5

11622

275

5.1

42,9

11632

300

10.1

44,5

11642

350

20.1

48,7

11652

Lukket endegavl

Passer til

  • V175/200P 0.

Beskrivelse

  • Til han og hun rendeendestykke
  • I polymerbeton
  • Med forstærket kant, sort, CDP-coated
  • Samlet længde 20 mm
  • Vægt: 3,5 kg

Endegavl med læbetætning til rende

Beskrivelse

  • V175/200P 0.

Beskrivelse

  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 160 til vandret, vandtæt rørkobling
  • Med kantbeskyttelse i støbejern EN-GJS, belagt med CDP
  • Samlet længde 40 mm
  • Vægt: 3,5 kg

Endegavl med læbetætning til rende

Passer til

  • V175/200P 5.

Beskrivelse

  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 160 til vandret, vandtæt rørkobling
  • Med kantbeskyttelse i støbejern EN-GJS, belagt med CDP
  • Samlet længde 40 mm
  • Vægt: 4,5 kg

Endegavl med læbetætningsring til rende

Passer til

  • V175/200P 10.

Beskrivelse

  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 160 til vandret, vandtæt rørkobling
  • Med kantbeskyttelse i støbejern EN-GJS, belagt med CDP
  • Samlet længde 40 mm
  • Vægt: 4,3 kg

Endegavl med læbetætning til rende

Passer til

  • V175/200P 20.

Beskrivelse

  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 160 til vandret, vandtæt rørkobling
  • Med kantbeskyttelse i støbejern EN-GJS, belagt med CDP
  • Samlet længde 40 mm
  • Vægt: 5,6 kg

Adapter for faldretningsændring

Passer til

  • V175/200P 0.

Beskrivelse

  • I polymerbeton
  • Med kantbeskyttelse, sort, CDP-coated
  • Samlet længde: 40 mm
  • Vægt: 2,5 kg

Adapter for faldretningsændring

Passer til

  • V175/200P 5.

Beskrivelse

  • I polymerbeton
  • Med kantbeskyttelse, sort, CDP-coated
  • Samlet længde: 40 mm
  • Vægt: 2,6 kg

Adapter for faldretningsændring

Passer til

  • V175/200P 10.

Beskrivelse

  • I polymerbeton
  • Med kantbeskyttelse, sort, CDP-coated
  • Samlet længde: 40 mm
  • Vægt: 2,8 kg

Adapter for faldretningsændring

Passer til

  • V175/200P

Beskrivelse

  • I polymerbeton
  • Med kantbeskyttelse, sort, CDP-coated
  • Samlet længde: 40 mm
  • Vægt: 3 kg

Overgangsstykke

Passer til

  • Faldtrin 25 mm

Beskrivelse

  • Til at forbinde niveauforskelle, når de lægges i stejle hældninger
  • I polymerbeton
  • Vægt: 0,2 kg

Overgangsstykke

Passer til

  • Faldtrin 50 mm

Beskrivelse

  • Til at forbinde niveauforskelle, når de lægges i stejle hældninger
  • I polymerbeton
  • Vægt: 0,6 kg

Mellemstykke (støbejern)

Passer til

  • Multiline lav rende
    • Multiline
    • PowerDrain
    • DN/OD 110

Beskrivelse

  • Støbejern EN-GJS
  • Med kompressionspakningsflange til tilslutning af pakningsmembran
  • Med udsivningsåbninger
  • Vægt: 13,1 kg

Mellemstykke (støbejern)

Passer til

  • Rinnenkörper mit senkrechtem Abgang DN/OD 160

Beskrivelse

  • Støbejern EN-GJS
  • Med kompressionspakningsflange til tilslutning af pakningsmembran
  • Med udsivningsåbninger
  • Vægt: 14,4 kg

Klæbemiddel, Eurolastic TC 30 S

Passer til

  • Multiline
  • PowerDrain
  • Monoblock

Beskrivelse

  • Til permanent elastisk fuge på sikkerhedsrabat (SR)
  • Europæisk teknisk godkendelse ETA‑10/0269
  • Polysulfid, to-komponent
  • 450 ml patron
  • Vægt: 1 kg

Primer

Passer til

  • Multiline rendesystem
  • PowerDrain rendesystem
  • Monoblock rendesystem

Beskrivelse

  • Testet i systemet med Eurolastic TC 30 G og Eurolastic TC 30 S.
  • 1 liter beholder
  • Forbrugsspecifikationer se side
  • Vægt: 1,1 kg

Anvendelsessæt

Passer til

  • I kombination med tætningsmiddel og primer til permanent elastisk tætning af sikkerhedsrabatten (SR)

Beskrivelse

  • 3 dele, bestående af fugepistol, blandingsbord og patronomrører
  • Genanvendelig
  • Vægt: 3,5 kg

Polyester-klæbemasse

Passer til

  • Til limning af forstøbt polymerbeton

Beskrivelse

  • For klæbning på stedet
  • 0,5 kg beholder
  • Vægt: 0,9 kg
