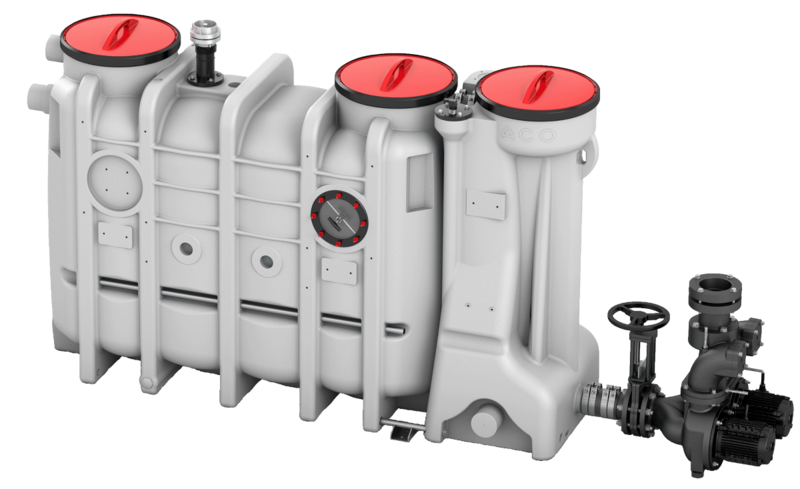

LipuSmart-P-OD Stage 1
Produktfordele
- Integreret tilbageløbsbeskyttelse
- Kun én udluftningsledning nødvendig (for både pumpe & udskiller)
- Til LipuSmart-P NS 2 anbefales installation af 2 udluftningsledninger på stedet
- Kompakte indbygningsmål
- Pumpestationen kan monteres fleksibelt på 3 sider af udskilleren
- Innovativ styresystem/kontrolboks med mulighed for tilkobling til bygningsovervågning
- 4i1 - komplet løsning
- Valgfri Modbus-forbindelse
- Strukturel stabilitet af beholderens stabilitetskontrol iht. tysk standard DIN 19901
- EPD - Rotationsdygtige beholdere i plast
Installationsvejledning
LipuSmart Brochure
| Nominel størrelse [l/s] |
Indløb/Udløb | Volumen [l] | Nøgledata pumpeenhed | Vægt [kg] | Vare- nummer | Downloads | |||
| Slamfang | Fedtopsamling | Pumpeydelse [kW] | Tank volumen [l] | Tom | Fuld | ||||
| 2 | 100 | 210 | 100 | 1,5 | 155 | 199,0 | 639,0 | 3552.66.00 | |
| 3 | 100 | 300 | 150 | 1,5 | 155 | 209,0 | 839,0 | 3553.66.00 | |
| 4 | 100 | 400 | 200 | 1,5 | 155 | 224,0 | 1054,0 | 3554.66.00 | |
| 5,5 | 150 | 725 | 360 | 4 | 235 | 328,0 | 1758,0 | 3555.66.00 | |
| 7 | 150 | 800 | 400 | 4 | 235 | 346,0 | 1946,0 | 3557.66.00 | |
| 8,5 | 150 | 940 | 475 | 4 | 235 | 367,0 | 2267,0 | 3558.66.00 | |
| 10 | 150 | 1000 | 520 | 4 | 235 | 379,0 | 2379,0 | 3560.66.00 | |
| Vare- nummer |

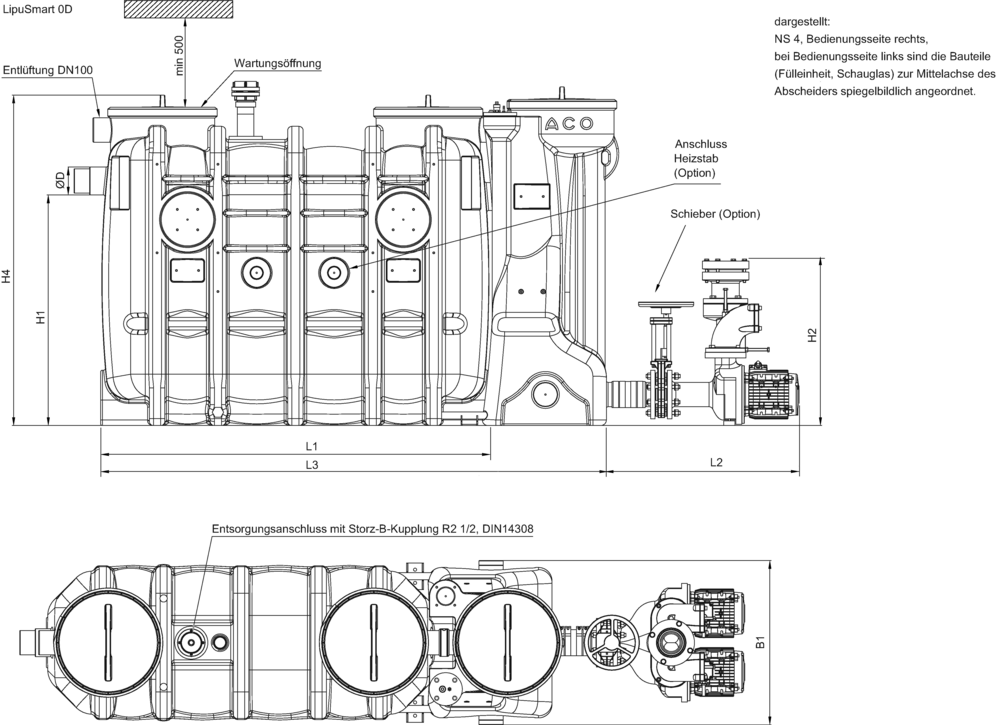

Nominel størrelse | Mål [mm] | |||||||
L1 | L2 | L3 | H1 | H2 | H4 |
W1 | D | ||
| 3552.66.00 | 2 | 1100 | 800 | 1625 | 1055 | 753 | 1500 | 742 | 110 |
| 3553.66.00 | 3 | 1450 | 800 | 1975 | 1055 | 753 | 1500 | 742 | 110 |
| 3554.66.00 | 4 | 1760 | 800 | 2285 | 1055 | 753 | 1500 | 742 | 110 |
| 3555.66.00 | 5,5 | 1760 | 835 | 2287 | 1250 | 753 | 1700 | 960 | 160 |
| 3557.66.00 | 7 | 1960 | 835 | 2487 | 1250 | 753 | 1700 | 960 | 160 |
| 3558.66.00 | 8,5 | 2250 | 835 | 2777 | 1250 | 753 | 1700 | 960 | 160 |
| 3560.66.00 | 10 | 2450 | 835 | 2977 | 1250 | 753 | 1700 | 960 | 160 |
Måleapperat til fedtlagstykkelse
Passer til
- LipuJet-P
- Oval NS 1-10
- Rund NS 2-22,5
- LipuJet-S
- Oval NS 1-10
- Rund NS 2-20
- LipuSmart-P
- Oval NS 1-10
Beskrivelse
- Til elektronisk måling af fedtlag
- Velegnet til flydende og/eller størknet fedt
- Måleapparat med stik og brugt tilslutningskabel, længde: 3 m
- Med to spændingsfrie omskifterkontakter til visning af fuld advarsel (80 %) og forvarsel om påfyldningsniveau (50 %)
- Med visuel visning af fyldningsniveau
- Med opvarmet sondestang for at øge driftssikkerheden
- Driftsspænding: 230VAC/5 VA
- Maks. forbrug ca. 12W
- Vægt: 2,8 kg
ACO Ozone generator
Passer til
- Fedtudskillere, indendørs
- Fedtudskillere, udendørs
- Løftestationer
- Pumpestationer
Beskrivelse
- ACO Ozone minimerer lugte, der kan opstå fra fedtudskillere, løfteanlæg og pumpestationer
- Materiale: syrefast rustfrit stål
Består af:
- ACO Ozone - ozongenerator
- Størrelse (L x B x H): 270 x 100 x 85 mm
- Nominel spænding 230 V / 50 Hz
- Beskyttelsesgrad IP20
- ACO Ozone-pumpe - fødepumpe
- Størrelse (L x B x H): 160 x 90 x 90 mm
- Integreret filter
- Nominel spænding 230 V / 50 Hz
- Beskyttelsesgrad IP54
- ACO Ozon-beslag - vægbeslag
- Størrelse (L x B x H): 295 x 110 x 90 mm
- Slanger
Beskedsystem med GSM-modul
Passer til
- Alle fedtudskillere
- Apparat til måling af fedtlagets tykkelse
- For-tank anlæg
- Tekniske behandlingssystemer
- Quatrix-K tilbagestrømningssikring type 3F
- Sinkamat-K (under gulv) duo
- Muli løfteenheder
- Pumpestationer
- Installationssæt
Beskrivelse
- Parameter via app (Android & iOs)
- Netuafhængig alarm via 12V bly-gel batteri
- Optisk og akustisk alarmbesked
- Frit konfigurerbare indgange
- 6 digitale indgange med LED-statusvisning
- 1 analog
- 1 alarmudgang 12 V
- Alarmvideresendelse via SMS til mobiltelefoner
- Til montering uden for det farlige område
- Hus: 192 x 150(med kabelforskruning) x 100 mm (BxHxD)
- Beskyttende læge: IP54
- Driftsspænding: 230 V/AC 50/60 Hz
- Vægt: 2 kg
Signalenhed
Passer til
- Quatrix-K type 3F. Automatisk højvandslukker til fækalieholdigt vand
- Samtlige Muli spildevandspumpestationer
- Mono/duo-installation før beholder
- Muli-Max
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-Z (under gulvniveau)
- Duo
Beskrivelse
- Selvladende
- Med Volt-fri kontakt
- Synlig og hørbar
- Uden flyder
- Til montering uden for det eksplosive område
- Hus: 125 x 175 x 75 mm
- Beskyttelsesniveau: IP65
- Driftsspænding: 230 V/AC 50/60 Hz
- Tilslut og anvend med kabel: 2 m
- Vægt: 1,4 kg
Tilslutningsboks
Passer til
- Fedtudskillere
- LipuMax-P-D/DM/DA
- LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
- LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
- Stach-separatorer FapuMax-P-DA
- Olieudskillere Coalisator-P
- LipuLift-P-D/-DA/-DAP
Beskrivelse
- Til evakueringstilslutning DN 80
- Fremstillet af rustfrit stål, materialekvalitet 304
- »På væg"-version
- Dørstop
- Valg af venstre eller højre
- Låsbar dør
- Mål (bredde x højde x dybde): 370 x 330 x 250 mm
- Vægt: 10,4 kg
Tilslutningsboks
Passer til
- Fedtudskiller
- Stivelsesudskillere
- LipuLift-P-D/-DA/-DAP
Beskrivelse
- Til bortskaffelsestilslutning, pendulgasledning (hvis nødvendigt) og fjernbetjening
- Af rustfrit stål, materialekvalitet 304
- »Overflademonteret« version
- Front med glasperler
- Låsbar dør, venstre endestop
- Mål B x H x D: 300 x 725 x 160 mm
- Vægt: 10 kg
Sikurv DN100
Passer til
- Fedtudskiller LipuJet-P/LipuSmart-P
- NS 1-4
- Stivelsesudskiller FapuJet-P-OAP
- NS 0,5-1
Beskrivelse
- Til installation i lodrette rør DN 100, der går til fedtudskiller
- Rund form med
- Koblingsmuffetætning (materiale SBR) på indløb og studs på udløb
- Kurv af rustfrit stål, materialekvalitet 316 til tilbageholdelse af grove stoffer
- Lugtsikker vedligeholdelsesåbning DN 450
- Vægt: 9,7 kg
Sikurv
Passer til
- Fedtudskiller LipuJet-P/LipuSmart-P
- NS 5,5-10
- Stivelsesudskiller FapuJet-P-OAP
- NS 2
Beskrivelse
- Til installation i lodrette rør DN 150, der går til fedtudskiller
- Rund form med
- Koblingsmuffetætning (materiale SBR) på indløb og studs på udløb
- Kurv af rustfrit stål, materialekvalitet 316 til tilbageholdelse af grove stoffer
- Lugtsikker vedligeholdelsesåbning DN 450
- Vægt: 12,6 kg
Stopventil
Passer til
- Fedtudskillere til fritstående installation
- Stivelsesudskiller til fritstående installation
Beskrivelse
- Fremstillet af støbejern
- Penstockplade, spindel lavet af rustfrit stål, materialekvalitet 304
- DN 100
- Længde (L): 50 mm
- Spindelvandring (H1 - H2): 365 - 465 mm
- Manuel hjuldiameter: 200 mm
- Vægt: 15 kg
Stopventil
Passer til
- Fedtudskillere til fritstående installation
- Stivelsesudskiller til fritstående installation
Beskrivelse
- Fremstillet af støbejern
- Penstockplade, spindel fremstillet af rustfrit stål, materialekvalitet 304
- DN 150
- Længde (L): 60 mm
- Spindelvandring (H1 - H2): 478 - 639 mm
- Manuel hjuldiameter: 200 mm
- Vægt: 29,4 kg
Driftslogbog
Passer til
- Fedtudskiller
- Til underjordisk installation
- Til fritstående installation
Beskrivelse
- Indhold: Tjekliste og standardformularer til dokumentation af intern overvågning, vedligeholdelse og bortskaffelse i forbindelse med anlægget i henhold til DIN 4040-100
- Format: A4 med dobbelte arkiveringsringe
- Størrelse: 60 sider
- Udformet til at dække 5 år
- Vægt: 0,3 kg
LipuSmart App
Passer til
- Kontrolsystem til generelt system
- LipuSmart-P-OA
- LipuSmart-P-OAP
Beskrivelse
- Fordele ved vedligeholdelse, overvågning og drift
- Tjeklister til opsætning af fedtudskillere og løftesystemenhed
- Fedtudskillerprotokol-system
- Sikkerhed for kontrolindstillinger
- Forbindelse via Bluetooth-grænseflade
- Styresystemer
- Android
- IOS
- Download:
- Http://aco.me/lipusmartapp
- QR-kode i databladet
