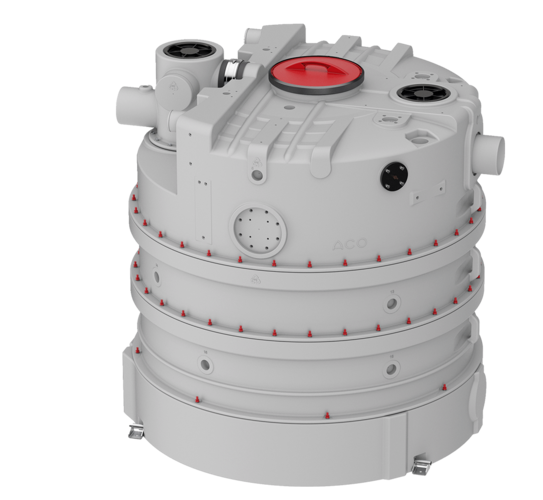

LipuJet-P-RB Basis
Produktfordele
- Nem at transportere og montere (indbygning i individuelle segmenter)
- Lettere håndtering på grund af den lave vægt
- Roterbar indløbsdel og flytbar vandlås
- Multifunktionel tank
- Med integreret slamfang
- EPD - Rotationsdygtige beholdere i plast
Produktinformation
- Fedtudskiller iht. EN 1825
- Beholder af polyethylen, i segmentkonstruktion
- Til indendørs montering i frostfri rum
- Fastgørelsessæt til opdriftssikring
- Suge- og tømningshældning til hjørne
- Lugttæt inspektionsdæksel, diameter: 450 mm
- Inspektionsvindue med visker (tilbehør)
Installationsvejledning
Brugsvejledning
Nominel størrelse [l/s] |
Indløb/Udløb | Volumen [l] | Vægt [kg] | Vare- nummer | Downloads | ||
Slamfang | Fedtopsamling | Tom | Fuld | ||||
5,5 | 150 | 555 | 290 | 190 | 1650 | 3505.50.00 | |
7 | 150 | 730 | 290 | 220 | 2015 | 3507.50.00 | |
8,5 | 150 | 855 | 405 | 230 | 2345 | 3508.50.00 | |
10 | 150 | 970 | 405 | 260 | 2690 | 3510.50.00 | |
15 | 200 | 1550 | 600 | 320 | 3450 | 3515.50.00 | |
20 | 200 | 2020 | 800 | 345 | 4415 | 3520.50.00 | |
22,5 | 200 | 2050 | 1000 | 395 | 5395 | 3525.50.00 |

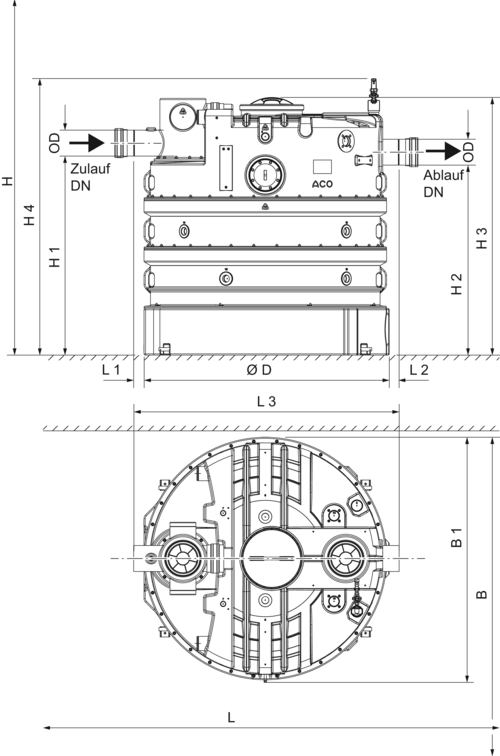

Vare- nummer |
Nominel størrelse | Mål [mm] | |||||||||||
L1 |
L2 |
L3 |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
D |
D1 |
Z/Antal segmenter | ||
3505.50.00 | 5,5 | 80 | 80 | 2050 | 1060 | 990 | 150 | 1650 | 1790 | 160 | 1620 | 3 | |
3507.50.00 | 7 | 80 | 80 | 2050 | 1240 | 1170 | 1685 | 1830 | 1790 | 160 | 1620 | 4 | |
3508.50.00 | 8,5 | 80 | 80 | 2050 | 1420 | 1350 | 1865 | 2010 | 1790 | 160 | 1620 | 4 | |
3510.50.00 | 10 | 80 | 80 | 2050 | 1600 | 1530 | 2045 | 2190 | 1790 | 160 | 1620 | 5 | |
3515.50.00 | 15 | 80 | 80 | 2050 | 1535 | 1465 | 1990 | 2150 | 2500 | 1900 | 200 | 1890 | 4 |
3520.50.00 | 20 | 80 | 80 | 2050 | 1925 | 1855 | 2380 | 2540 | 2500 | 1900 | 200 | 1890 | 4 |
3525.50.00 | 22,5 | 80 | 80 | 2050 | 2305 | 2235 | 2760 | 2910 | 2500 | 1900 | 200 | 1890 | 5 |
Måleapperat til fedtlagstykkelse
Passer til
- LipuJet-P
- Oval NS 1-10
- Rund NS 2-22,5
- LipuJet-S
- Oval NS 1-10
- Rund NS 2-20
- LipuSmart-P
- Oval NS 1-10
Beskrivelse
- Til elektronisk måling af fedtlag
- Velegnet til flydende og/eller størknet fedt
- Måleapparat med stik og brugt tilslutningskabel, længde: 3 m
- Med to spændingsfrie omskifterkontakter til visning af fuld advarsel (80 %) og forvarsel om påfyldningsniveau (50 %)
- Med visuel visning af fyldningsniveau
- Med opvarmet sondestang for at øge driftssikkerheden
- Driftsspænding: 230VAC/5 VA
- Maks. forbrug ca. 12W
- Vægt: 2,8 kg
ACO Ozone generator
Passer til
- Fedtudskillere, indendørs
- Fedtudskillere, udendørs
- Løftestationer
- Pumpestationer
Beskrivelse
- ACO Ozone minimerer lugte, der kan opstå fra fedtudskillere, løfteanlæg og pumpestationer
- Materiale: syrefast rustfrit stål
Består af:
- ACO Ozone - ozongenerator
- Størrelse (L x B x H): 270 x 100 x 85 mm
- Nominel spænding 230 V / 50 Hz
- Beskyttelsesgrad IP20
- ACO Ozone-pumpe - fødepumpe
- Størrelse (L x B x H): 160 x 90 x 90 mm
- Integreret filter
- Nominel spænding 230 V / 50 Hz
- Beskyttelsesgrad IP54
- ACO Ozon-beslag - vægbeslag
- Størrelse (L x B x H): 295 x 110 x 90 mm
- Slanger
Beskedsystem med GSM-modul
Passer til
- Alle fedtudskillere
- Apparat til måling af fedtlagets tykkelse
- For-tank anlæg
- Tekniske behandlingssystemer
- Quatrix-K tilbagestrømningssikring type 3F
- Sinkamat-K (under gulv) duo
- Muli løfteenheder
- Pumpestationer
- Installationssæt
Beskrivelse
- Parameter via app (Android & iOs)
- Netuafhængig alarm via 12V bly-gel batteri
- Optisk og akustisk alarmbesked
- Frit konfigurerbare indgange
- 6 digitale indgange med LED-statusvisning
- 1 analog
- 1 alarmudgang 12 V
- Alarmvideresendelse via SMS til mobiltelefoner
- Til montering uden for det farlige område
- Hus: 192 x 150(med kabelforskruning) x 100 mm (BxHxD)
- Beskyttende læge: IP54
- Driftsspænding: 230 V/AC 50/60 Hz
- Vægt: 2 kg
Tilslutningsboks
Passer til
- Fedtudskillere
- LipuMax-P-D/DM/DA
- LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
- LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
- Stach-separatorer FapuMax-P-DA
- Olieudskillere Coalisator-P
- LipuLift-P-D/-DA/-DAP
Beskrivelse
- Til evakueringstilslutning DN 80
- Fremstillet af rustfrit stål, materialekvalitet 304
- »På væg"-version
- Dørstop
- Valg af venstre eller højre
- Låsbar dør
- Mål (bredde x højde x dybde): 370 x 330 x 250 mm
- Vægt: 10,4 kg
Tilslutningsboks
Passer til
- Fedtudskiller
- Stivelsesudskillere
- LipuLift-P-D/-DA/-DAP
Beskrivelse
- Til bortskaffelsestilslutning, pendulgasledning (hvis nødvendigt) og fjernbetjening
- Af rustfrit stål, materialekvalitet 304
- »Overflademonteret« version
- Front med glasperler
- Låsbar dør, venstre endestop
- Mål B x H x D: 300 x 725 x 160 mm
- Vægt: 10 kg
Sikurv DN100
Passer til
- Fedtudskiller LipuJet-P/LipuSmart-P
- NS 1-4
- Stivelsesudskiller FapuJet-P-OAP
- NS 0,5-1
Beskrivelse
- Til installation i lodrette rør DN 100, der går til fedtudskiller
- Rund form med
- Koblingsmuffetætning (materiale SBR) på indløb og studs på udløb
- Kurv af rustfrit stål, materialekvalitet 316 til tilbageholdelse af grove stoffer
- Lugtsikker vedligeholdelsesåbning DN 450
- Vægt: 9,7 kg
Sikurv DN150
Passer til
- Fedtudskiller LipuJet-P/LipuSmart-P
- NS 5,5-10
- Stivelsesudskiller FapuJet-P-OAP
- NS 2
Beskrivelse
- Til installation i lodrette rør DN 150, der går til fedtudskiller
- Rund form med
- Koblingsmuffetætning (materiale SBR) på indløb og studs på udløb
- Kurv af rustfrit stål, materialekvalitet 316 til tilbageholdelse af grove stoffer
- Lugtsikker vedligeholdelsesåbning DN 450
- Vægt: 12,6 kg
Stopventil
Passer til
- Fedtudskillere til fritstående installation
- Stivelsesudskiller til fritstående installation
Beskrivelse
- Fremstillet af støbejern
- Penstockplade, spindel lavet af rustfrit stål, materialekvalitet 304
- DN 100
- Længde (L): 50 mm
- Spindelvandring (H1 - H2): 365 - 465 mm
- Manuel hjuldiameter: 200 mm
- Vægt: 15 kg
Stopventil
Passer til
- Fedtudskillere til fritstående installation
- Stivelsesudskiller til fritstående installation
Beskrivelse
- Fremstillet af støbejern
- Penstockplade, spindel fremstillet af rustfrit stål, materialekvalitet 304
- DN 150
- Længde (L): 60 mm
- Spindelvandring (H1 - H2): 478 - 639 mm
- Manuel hjuldiameter: 200 mm
- Vægt: 29,4 kg
Driftslogbog
Passer til
- Fedtudskiller
- Til underjordisk installation
- Til fritstående installation
Beskrivelse
- Indhold: Tjekliste og standardformularer til dokumentation af intern overvågning, vedligeholdelse og bortskaffelse i forbindelse med anlægget i henhold til DIN 4040-100
- Format: A4 med dobbelte arkiveringsringe
- Størrelse: 60 sider
- Udformet til at dække 5 år
- Vægt: 0,3 kg
