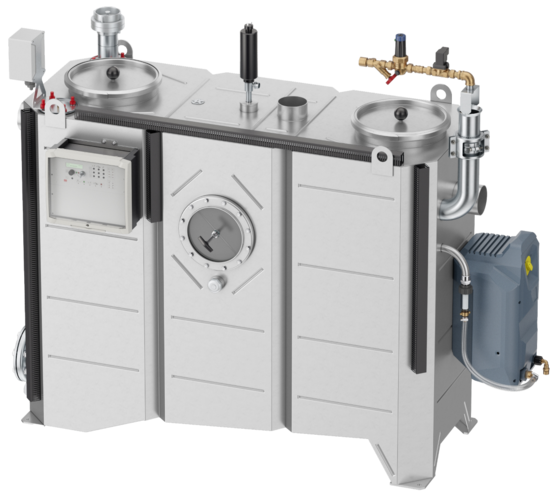

LipuJet-S-OA Stage 3

Produktfordele

  • Dokumenteret stabilitet: 25 år
  • Materiale: rustfrit stål
    • Brandsikkert
    • Hygiejnisk
  • Nem at bringe til installationsstedet pga. kompakte dimensioner
  • Indvendig højtryksrensning - kun én koldtvandstilslutning påkrævet
  • Let at tømme og rengøre
  • Lugtfri tømning, rengøring og påfyldning
  • Før- og efterrengøringstider kan indstilles individuelt
  • Lugttæt inspektionsdæksel

Produktinformation

  • Fedtudskilleranlæg iht. DIN EN 1825 og DIN 4040-100
  • Til indendørs montering i frostfri rum
  • Med integreret slamfang
  • Betjeningsside: højre/ventre
  • Bortskaffelsestilslutning DN 65, matchende flange med Storz-kobling 75B og blindtilslutning 2½"
  • Standardstyring med gruppefejlrapportering
  • Inspektionsvindue med visker

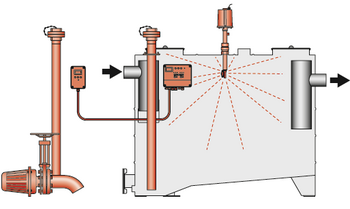

  • Automatisk indvendig højtryksrensning med pumpe
    • Nominelt tryk: 175 bar
    • Kapacitet: 11,6 l/min
    • Indholdet opløses, blandes og der rengøres i én proces
  • Lugttæt inspektionsdæksel
    • Diameter: 300 mm for NS 1-4
    • Diameter: 500 mm for NS 5,5 - 10
  • Påfyldningsanordning med kugleventil (tillutning ¾")
    til automatisk genopfyldning
  • El-stik: 400 V/50 Hz/4,2 kW

Betjeningsside: Venstre hånd

Nominel
størrelse
[l/s]

Nominel
bredde

Volumen [l]Vægt [kg]Vare-
nummer
Downloads
SlamfangFedtlagTomFuld
11001001001654857571.74.32
21002001001706107572.74.32
31003001501958257573.74.32
410040020021510457574.74.32
5,515055036028517157575.74.32
715070040029518957577.74.32
8,515085047533522357578.74.32
10150100052035023507580.74.32

Betjeningsside: Højre hånd

Nominel
størrelse
[l/s]

Nominel
bredde

Volumen [l]Vægt [kg]Vare-
nummer
Downloads
SlamfangFedtlagTomFuld
11001001001654857571.74.42
21002001001706107572.74.42
31003001501958257573.74.42
410040020021510457574.74.42
5,515055036028517157575.74.42
715070040029518957577.74.42
8,515085047533522357578.74.42
10150100052035023507580.74.42
Vare-
nummer

Nominel
størrelse
[l/s]

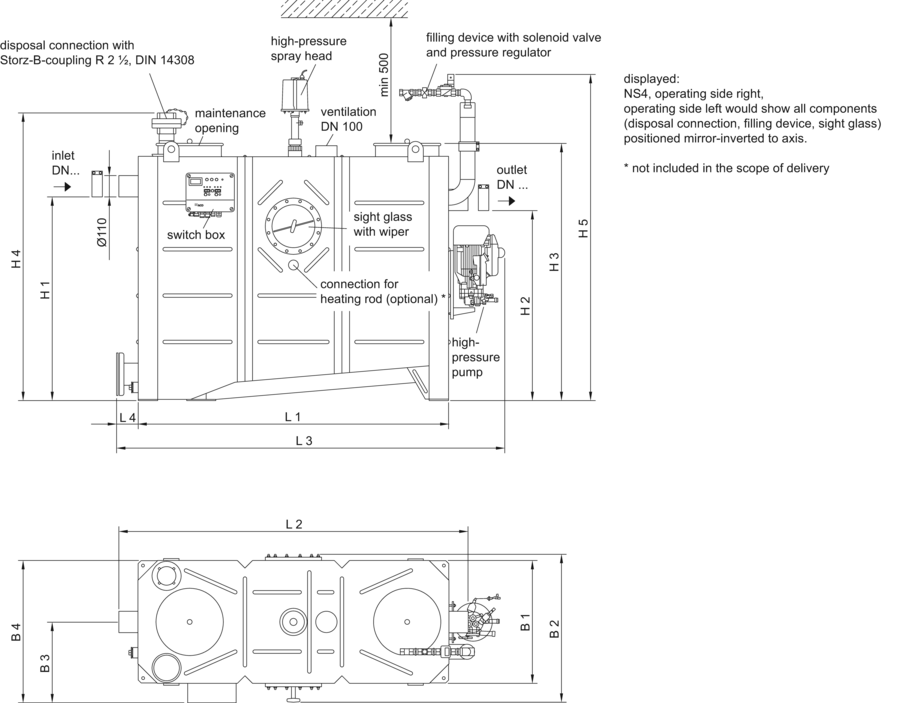

Mål [mm]

L1

L2

L3

L4

H1

H2

H3

H4

H5

B1

B2

B3

B4

D

7571.74.42 / 7571.74.32190511001320115830760120013801550695760370800110
7572.74.42 / 7572.74.322905110013201151055985132015001700695760370800110
7573.74.42 / 7573.74.3231255145016701151055985132015001700695760370800110
7574.74.42 / 7574.74.3241605180020201151055985132015001700695760370800110
7575.74.42 / 7575.74.325,51655192020701151255118515701750195094010105501000160
7577.74.42 / 7577.74.3271855212022701151255118515701750195094010105501000160
7578.74.42 / 7578.74.328,52155242025701151255118515701750195094010105501000160
7580.74.42 / 7580.74.32102345261027601151255118515701750195094010105501000160

Måleapperat til fedtlagstykkelse

Passer til

  • LipuJet-P
    • Oval NS 1-10
    • Rund NS 2-22,5
  • LipuJet-S
    • Oval NS 1-10
    • Rund NS 2-20
  • LipuSmart-P
    • Oval NS 1-10

Beskrivelse

  • Til elektronisk måling af fedtlag
  • Velegnet til flydende og/eller størknet fedt
  • Måleapparat med stik og brugt tilslutningskabel, længde: 3 m
  • Med to spændingsfrie omskifterkontakter til visning af fuld advarsel (80 %) og forvarsel om påfyldningsniveau (50 %)
  • Med visuel visning af fyldningsniveau
  • Med opvarmet sondestang for at øge driftssikkerheden
  • Driftsspænding: 230VAC/5 VA
  • Maks. forbrug ca. 12W
  • Vægt: 2,8 kg

Fjernstyring

Passer til

  • Fedtudskiller
    • LipuJet-P OA/OAP/RA/RAP
    • LipuJet-S OA/OAP/RA/RAP
    • LipuMax-P-DA
    • LipuSmart-P-OA/OAP
  • Stivelsesudskiller FapuJet

Beskrivelse

  • Til intern montering eller montering i tilslutningsbokse
  • Styreledning uden beskyttelsesleder på stedet
    • Op til 50 m: 7 x 1,0 mm²
    • 50 - 200 m 7 x 1,5 mm²
  • Vægt: 1 kg

ACO Ozone generator

Passer til

  • Fedtudskillere, indendørs
  • Fedtudskillere, udendørs
  • Løftestationer
  • Pumpestationer

Beskrivelse

  • ACO Ozone minimerer lugte, der kan opstå fra fedtudskillere, løfteanlæg og pumpestationer
  • Materiale: syrefast rustfrit stål

Består af:

  • ACO Ozone - ozongenerator
    • Størrelse (L x B x H): 270 x 100 x 85 mm
    • Nominel spænding 230 V / 50 Hz
    • Beskyttelsesgrad IP20
  • ACO Ozone-pumpe - fødepumpe
    • Størrelse (L x B x H): 160 x 90 x 90 mm
    • Integreret filter
    • Nominel spænding 230 V / 50 Hz
    • Beskyttelsesgrad IP54
  • ACO Ozon-beslag - vægbeslag
    • Størrelse (L x B x H): 295 x 110 x 90 mm
  • Slanger

Beskedsystem med GSM-modul

Passer til

  • Alle fedtudskillere
  • Apparat til måling af fedtlagets tykkelse
  • For-tank anlæg
  • Tekniske behandlingssystemer
  • Quatrix-K tilbagestrømningssikring type 3F
  • Sinkamat-K (under gulv) duo
  • Muli løfteenheder
  • Pumpestationer
  • Installationssæt

Beskrivelse

  • Parameter via app (Android & iOs)
  • Netuafhængig alarm via 12V bly-gel batteri
  • Optisk og akustisk alarmbesked
  • Frit konfigurerbare indgange
    • 6 digitale indgange med LED-statusvisning
    • 1 analog
  • 1 alarmudgang 12 V
  • Alarmvideresendelse via SMS til mobiltelefoner
  • Til montering uden for det farlige område
  • Hus: 192 x 150(med kabelforskruning) x 100 mm (BxHxD)
  • Beskyttende læge: IP54
  • Driftsspænding: 230 V/AC 50/60 Hz
  • Vægt: 2 kg

Tilslutningskabelantenne GSM

Passer til

  • GSM-Modul

Beskrivelse

  • Længde inkl. tilslutninger: ca. 15 m
  • Kabeltype: RG58
  • Tilslutninger: 1 x SMA-stik (SMA/M) og 1 x SMA-bøsning (SMA/F)
  • Der må kun bruges ét forlængerkabel pr. GSM-modul
  • Kan bruges i temperaturområdet: -20°C til 85°C

Varmestav

Passer til

  • Fedtudskillere

Beskrivelse

  • Til at gøre fedtlaget flydende
  • Inkl. kontrol
  • Elektrisk stik
    • 400 V/50 Hz/6,0 kW
  • Vægt: 15 kg

Tilslutningsboks

Passer til

  • Fedtudskillere
  • Stivelsesudskillere
  • LipuLift-P-D/-DA/-DAP

Beskrivelse

  • Til evakueringstilslutning og fjernbetjening
  • Fremstillet af rustfrit stål, materialekvalitet 304
  • Fastgørelse: »På væg«
  • Mål (bredde x højde x dybde): 500 x 500 x 160 mm
  • Vægt: 11,6 kg

In-wall ramme

Passer til

  • Tilslutningsboks
  • 7601.80.20
  • LipuLift-P-D/-DA/-DAP

Beskrivelse

  • Mål (bredde x højde x dybde): 565 x 565 x 15 mm
  • Vægt: 1,2 kg

Storz-kobling til svingende gasledninger

Passer til

  • Til installation i tilslutningsboks art. nr. 7601.80.22

Beskrivelse

  • Storz-kobling 75B
  • Til tilslutning af bortskaffelseskøretøjets pendulgasledning
  • Til rørtilslutning Rp 2 ½« (indvendigt gevind)
  • Vægt: 1,8 kg

Tilslutningsboks

Passer til

  • Fedtudskillere
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stach-separatorer FapuMax-P-DA
  • Olieudskillere Coalisator-P
  • LipuLift-P-D/-DA/-DAP

Beskrivelse

  • Til evakueringstilslutning DN 80
  • Fremstillet af rustfrit stål, materialekvalitet 304
  • »På væg"-version
  • Dørstop
    • Valg af venstre eller højre
    • Låsbar dør
  • Mål (bredde x højde x dybde): 370 x 330 x 250 mm
  • Vægt: 10,4 kg

In-wall ramme

Passer til

  • Tilslutningsboks
    • 7601.80.22
  • LipuLift-P-D/-DA/-DAP

Beskrivelse

  • Rustfrit stål, materialekvalitet 304
  • Mål (bredde x højde x dybde): 421 x 381 x 25 mm
  • Vægt: 1 kg

Tilslutningsboks

Passer til

  • Fedtudskiller
  • Stivelsesudskillere
  • LipuLift-P-D/-DA/-DAP

Beskrivelse

  • Til bortskaffelsestilslutning, pendulgasledning (hvis nødvendigt) og fjernbetjening
  • Af rustfrit stål, materialekvalitet 304
  • »Overflademonteret« version
  • Front med glasperler
  • Låsbar dør, venstre endestop
  • Mål B x H x D: 300 x 725 x 160 mm
  • Vægt: 10 kg

In-wall ramme

Passer til

  • Tilslutningsboks
    • 7601.80.24
  • LipuLift-P-D/-DA/-DAP

Beskrivelse

  • Af rustfrit stål, materialekvalitet 304
  • »In-wall« version
  • Front med glasperler
  • Dimension B x H x D:
    • 405 x 830 x 30 mm
  • Vægt: 2,1 kg

Prøvetagningsbrønd DN100

Passer til

  • Fedtudskiller LipuJet-P/LipuSmart-P
  • NS 1-4
  • Stivelsesudskiller FapuJet-P-OAP
  • NS 0,5 - 1

Beskrivelse

  • Til installation af vandrette rør DN 100 til fedtudskiller
  • Rund form med
    • Koblingsmuffetætning (materiale SBR) på indløb og spids på udløb
    • Lugtsikker vedligeholdelsesåbning DN 450
  • Vægt: 10,2 kg

Prøvetagningsbrønd DN150

Passer til

  • Fedtudskiller LipuJet-P/LipuSmart-P
    • NS 5,5-10
  • Stivelsesudskiller FapuJet-P-OAP
    • NS 2

Beskrivelse

  • Til installation af vandrette rør DN 150 til fedtudskiller
  • Rund form med
    • Koblingsmuffetætning (materiale SBR) på indløb og spids på udløb
    • Lugtsikker vedligeholdelsesåbning DN 450
  • Vægt: 10,1 kg

Prøvetagningsbrønd DN100

Passer til

  • Fedtudskiller LipuJet-P/LipuSmart-P
    • NS 1-4
  • Stivelsesudskiller FapuJet-P-OAP
    • NS 0,5-1

Beskrivelse

  • Til installation i lodrette rør DN 100, der går til fedtudskiller
  • Rund form med
    • Koblingsmuffetætning (materiale SBR) på indløb og studs på udløb
    • Lugtsikker vedligeholdelsesåbning DN 450
  • Vægt: 10,2 kg

Prøvetagningsbrønd DN150

Passer til

  • Fedtudskiller LipuJet-P/LipuSmart-P
    • NS 5,5-10
  • Stivelsesudskiller FapuJet-P-OAP
    • NS 2

Beskrivelse

  • Til installation i lodrette rør DN 150, der går til fedtudskiller
  • Rund form med
    • Koblingsmuffetætning (materiale SBR) på indløb og studs på udløb
    • Lugtsikker vedligeholdelsesåbning DN 450
  • Vægt: 10,1 kg

Sikurv DN100

Passer til

  • Fedtudskiller LipuJet-P/LipuSmart-P
    • NS 1-4
  • Stivelsesudskiller FapuJet-P-OAP
    • NS 0,5-1

Beskrivelse

  • Til installation i lodrette rør DN 100, der går til fedtudskiller
  • Rund form med
    • Koblingsmuffetætning (materiale SBR) på indløb og studs på udløb
    • Kurv af rustfrit stål, materialekvalitet 316 til tilbageholdelse af grove stoffer
    • Lugtsikker vedligeholdelsesåbning DN 450
  • Vægt: 9,7 kg

Sikurv DN150

Passer til

  • Fedtudskiller LipuJet-P/LipuSmart-P
    • NS 5,5-10
  • Stivelsesudskiller FapuJet-P-OAP
    • NS 2

Beskrivelse

  • Til installation i lodrette rør DN 150, der går til fedtudskiller
    • Rund form med
    • Koblingsmuffetætning (materiale SBR) på indløb og studs på udløb
    • Kurv af rustfrit stål, materialekvalitet 316 til tilbageholdelse af grove stoffer
    • Lugtsikker vedligeholdelsesåbning DN 450
  • Vægt: 12,6 kg

Stopventil

Passer til

  • Fedtudskillere til fritstående installation
  • Stivelsesudskiller til fritstående installation

Beskrivelse

  • Fremstillet af støbejern
  • Penstockplade, spindel lavet af rustfrit stål, materialekvalitet 304
  • DN 100
  • Længde (L): 50 mm
  • Spindelvandring (H1 - H2): 365 - 465 mm
  • Manuel hjuldiameter: 200 mm
  • Vægt: 15 kg

Stopventil

Passer til

  • Fedtudskillere til fritstående installation
  • Stivelsesudskiller til fritstående installation

Beskrivelse

  • Fremstillet af støbejern
  • Penstockplade, spindel fremstillet af rustfrit stål, materialekvalitet 304
  • DN 150
  • Længde (L): 60 mm
  • Spindelvandring (H1 - H2): 478 - 639 mm
  • Manuel hjuldiameter: 200 mm
  • Vægt: 29,4 kg

Flangetilslutningsdel

Beskrivelse

  • Rustfrit stål, materialekvalitet 304
  • Tætning: NBR
  • DN 100
  • Længde (L): 75 mm
  • Vægt: 6,5 kg

Flangetilslutningsdel

Beskrivelse

  • Rustfrit stål, materialekvalitet 304
  • Tætning: NBR
  • DN 150
  • Længde (L): 75 mm
  • Vægt: 10 kg

Indløbsventil DN100

Passer til

  • Løfteanlæg til spildevand
  • Fedtudskiller af polyethylen
  • Stivelsesudskiller af polyethylen
  • Opstrøms tankanlæg
    • Type 2 og 4
  • LipuMobil-P - Type 0.5

Beskrivelse

  • Fremstillet af PVC
  • 110 mm trykstuds på begge sider med kantforseglingsring
  • Overordnede dimensioner: 176 x 330 mm (L x H)
  • Vægt: 3,1 kg

Indløbsventil DN150

Passer til

  • Løfteanlæg til spildevand
  • Fedtudskiller af polyethylen
  • Stivelsesudskiller af polyethylen
  • Opstrøms tankanlæg
    • Type 7 - Type 10

Beskrivelse

  • Fremstillet af PVC
  • 160 mm trykstuds på begge sider med kanttætningsring
  • Overordnede dimensioner: 226 x 510 mm (L x H)
  • Vægt: 7 kg

Driftslogbog

Passer til

  • Fedtudskiller
    • Til underjordisk installation
    • Til fritstående installation

Beskrivelse

  • Indhold: Tjekliste og standardformularer til dokumentation af intern overvågning, vedligeholdelse og bortskaffelse i forbindelse med anlægget i henhold til DIN 4040-100
  • Format: A4 med dobbelte arkiveringsringe
  • Størrelse: 60 sider
  • Udformet til at dække 5 år
  • Vægt: 0,3 kg

Funktioner i basisversionen

  • Tømning og rengøring via vedligeholdelsesåbning
  • Ophobning af lugt under tømning og rengøring
  • LipuJet-S-OB

Funktioner i opgraderingsniveau 1

  • Tilslutning til direkte sugning
  • Ophobning af lugt kun under rengøring
  • LipuJet-S-OD

Funktioner i opgraderingsniveau 2

Funktioner i opgraderingsniveau 3
