Rende uden indbygget fald, 1000 mm

Produktfordele

  • Med ACO DRAIN® sikkerhedsfals (SF)
  • Med V-formet tværsnit
  • Med Drainlock boltløse stop
  • Rende i polymerbeton

Produktinformation

  • Render i henhold til EN 1433/DIN 19580
  • Nominel størrelse 300 mm
  • Belastningsklasse A 15 – E 6001)
  • Med valgfri forstærket kant i galvaniseret stål, rustfrit stål eller støbejern EN-GJS
  • Med eller uden valgfri lodret, vandtæt rørforbindelse
  • Version lodret vandtæt rørforbindelse med læbetætningsring (LLS) i NBR
  • Mulige kombinationer for rende (eksempel):
    • 0.0 – 0.0.2 – 0.1 – 0.2
  • *) Render med LLS rørforbindelse har en 10 mm større hældningstykkelse end de efterfølgende render
    • Eksempel: Type 5.0.2 passer til type 5, 5.0, 5.1

Galvaniseret stål

MålTypeVægtVare-

nummer
Downloads
LængdeBreddeHøjde
[mm][mm][mm][kg]
10003503850.064,313530
4105.067,213540
43510.069,813550
46015.071,213560
48520.074,613570
Med læbetætningsring DN/OD 200

Rustfrit stål

MålTypeVægtVare-

nummer
Downloads
LængdeBreddeHøjde
[mm][mm][mm][kg]
10003503850.064,313630
4105.067,213640
43510.069,813650
46015.071,213660
48520.074,613670
Med læbetætningsring DN/OD 200

Støbejern

MålTypeVægtVare-

nummer
Downloads
LængdeBreddeHøjde
[mm][mm][mm][kg]
10003503850.066,313730
4105.069,113740
43510.071,713750
46015.073,213760
48520.076,513770
Med læbetætningsring DN/OD 200

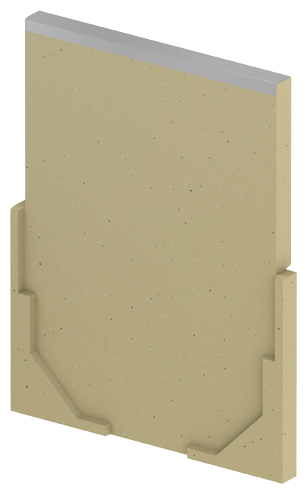

Lukket endegavl

Billede
Passer til
  • V 300 S 0. – 20.
Beskrivelse
  • Til start og afslutning af rende
  • I polymerbeton
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde 30 mm

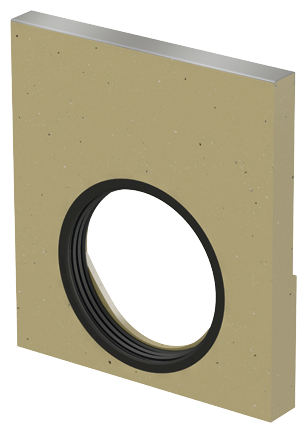

Endegavl med læbetætning til rende

Billede
Passer til
  • V 300 S 0.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 200 til vandret, vandtæt rørkobling
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde 40 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 300 S 5.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 200 til vandret, vandtæt rørkobling
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde 40 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 300 S 10.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 200 til vandret, vandtæt rørkobling
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde 40 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 300 S 20.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 200 til vandret, vandtæt rørkobling
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde 40 mm

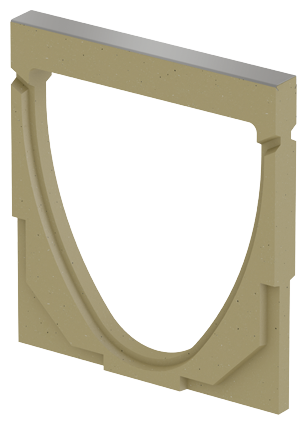

Adapter for faldretningsændring

Billede
Passer til
  • V 300 S 0.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde: 40 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 300 S 5.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde: 40 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 300 S 10.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde: 40 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 300 S 15.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde: 40 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 300 S 20.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i galvaniseret stål
  • Samlet længde: 40 mm

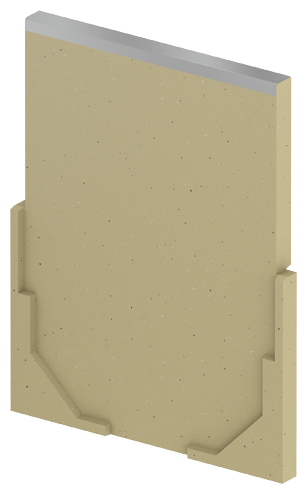

Lukket endegavl

Billede
Passer til
  • V 300 E 0. – 20.
Beskrivelse
  • Til start og afslutning af rende
  • I polymerbeton
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde 30 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 300 E 0.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 200 til vandret, vandtæt rørkobling
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde 40 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 300 E 5.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 200 til vandret, vandtæt rørkobling
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde 40 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 300 E 10.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 200 til vandret, vandtæt rørkobling
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde 40 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 300 E 15.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 200 til vandret, vandtæt rørkobling
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde 40 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 300 E 20.
Beskrivelse
  • I polymerbeton
  • Med integreret læbetætningsring (LLD) DN/OD 200 til vandret, vandtæt rørkobling
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde 40 mm

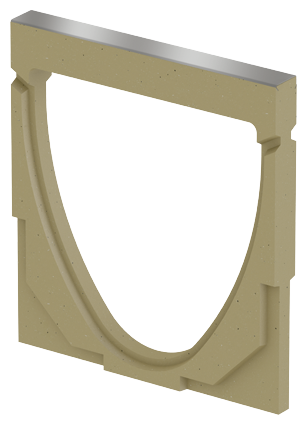

Adapter for faldretningsændring

Billede
Passer til
  • V 300 E 0.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde: 40 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 300 E 5.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde: 40 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 300 E 10.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde: 40 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 300 E 15.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde: 40 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 300 E 20.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse i rustfrit stål
  • Samlet længde: 40 mm

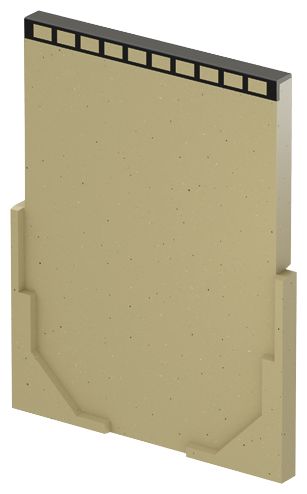

Lukket endegavl

Billede
Passer til
  • V 300 G 0. – 20.
Beskrivelse
  • Til han og hun rendeendestykke
  • I polymerbeton
  • Forstærket kant, sort
  • Samlet længde 30 mm

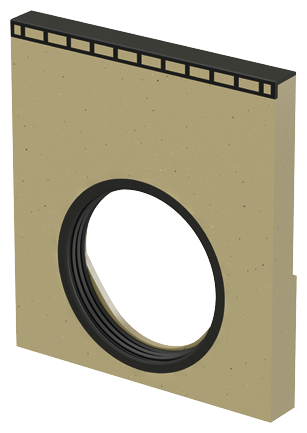

Endegavl med læbetætning til rende

Billede
Passer til
  • V 300 G 0.
Beskrivelse
  • Ipolymerbeton
  • Med integreret læbelabyrinttætning (LLS) DN/OD 200 til horisontal, vandtæt rørforbindelse
  • Med kantbeskyttelse, sort
  • Samlet længde 40 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 300 G 5.
Beskrivelse
  • Ipolymerbeton
  • Med integreret læbelabyrinttætning (LLS) DN/OD 200 til horisontal, vandtæt rørforbindelse
  • Med kantbeskyttelse, sort
  • Samlet længde 40 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 300 G 10.
Beskrivelse
  • Ipolymerbeton
  • Med integreret læbelabyrinttætning (LLS) DN/OD 200 til horisontal, vandtæt rørforbindelse
  • Med kantbeskyttelse, sort
  • Samlet længde 40 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 300 G 15.
Beskrivelse
  • Ipolymerbeton
  • Med integreret læbelabyrinttætning (LLS) DN/OD 200 til horisontal, vandtæt rørforbindelse
  • Med kantbeskyttelse, sort
  • Samlet længde 40 mm

Endegavl med læbetætning til rende

Billede
Passer til
  • V 300 G 20.
Beskrivelse
  • Ipolymerbeton
  • Med integreret læbelabyrinttætning (LLS) DN/OD 200 til horisontal, vandtæt rørforbindelse
  • Med kantbeskyttelse, sort
  • Samlet længde 40 mm

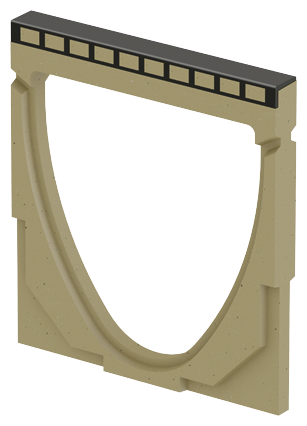

Adapter for faldretningsændring

Billede
Passer til
  • V 300 G 0.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse, sort
  • Samlet længde: 40 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 300 G 5.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse, sort
  • Samlet længde: 40 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 300 G 10.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse, sort
  • Samlet længde: 40 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 300 G 15.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse, sort
  • Samlet længde: 40 mm

Adapter for faldretningsændring

Billede
Passer til
  • V 300 G 20.
Beskrivelse
  • I polymerbeton
  • Med kantbeskyttelse, sort
  • Samlet længde: 40 mm

Mellemstykke (støbejern)

Billede
Passer til
  • Multiline lav rende
    • Multiline
    • PowerDrain
    • DN/OD 110
Beskrivelse
  • Støbejern EN-GJS
  • Med kompressionspakningsflange til tilslutning af pakningsmembran
  • Med udsivningsåbninger

Brandsikringsindsats

Billede
Passer til
  • Afløb til fladt tag Passavant Spin i støbejern
  • Afløb til parkeringshuse Passavant i støbejern
    • DN 100
    • Lodret udløb
Beskrivelse
  • Bemærk:
    • Udledningsværdien reduceres ved brug
    • En fit-in skal monteres til boring af kernehuller

Polyester-klæbemasse

Billede
Passer til
  • Til limning af forstøbt polymerbeton
Beskrivelse
  • For klæbning på stedet
  • 0,5 kg beholder

Ristekrog

Billede
Passer til
  • Ristoverdækning
Beskrivelse
  • Til at løfte dækristene
  • Galvaniseret stål
