Rende uden indbygget fald, 1000 mm

Produktfordele

Vandtæt rendeforløb via Seal in Technology (iht. IKT test af forsegling D01059)
- EPDM-pakning som standard i rendesamlingen
- Rende i modstandsdygtigt ACO polymerbeton
- Nem installation som sædvanlig
Til grundvandsbeskyttelse
Til bygningsbeskyttelse
Til styret regnvandshåndtering
Forbedret selvrensning takket være V-tværsnit og kontinuerlig glat rendefald
Robust rende
Med skrueløs Drainlock ristlås

Med eller uden valgfri lodret, vandtæt rørforbindelse
Design med lodret, væsketæt rørforbindelse med læbetætningsring (LLS) i NBR og kombinationsmuligheder for rende (eksempel):
- 0.0 - 0.0.2 - 0.1 - 0.2

Indbygningsvejledning Multiline Seal in Brochure	Mål [mm]			Type	Vægt [kg]	Vare- nummer	Downloads
Indbygningsvejledning Multiline Seal in Brochure	Længde	Bredde	Højde	Type	Vægt [kg]	Vare- nummer	Downloads
	1000	185	210	0.0	28,8	133330	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133330
			235	5.0	31,9	133340	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133340
			260	10.0	33,5	133350	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133350
			310	20.0	37,8	133370	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133370

1000	185	220	0.0.2	30,8	133334	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133334
		245	5.0.2	32,6	133344	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133344
		270	10.0.2	34,6	133354	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133354
		320	20.0.2	39,8	133374	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133374

Indbygningsvejledning Multiline Seal in Brochure	Mål [mm]			Type	Vægt [kg]	Vare- nummer	Downloads
Indbygningsvejledning Multiline Seal in Brochure	Længde	Bredde	Højde	Type	Vægt [kg]	Vare- nummer	Downloads
	1000	185	210	0.0	30,2	133430	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133430
			235	5.0	33,3	133440	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133440
			260	10.0	34,9	133450	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133450
			310	20.0	39,2	133470	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133470

1000	185	220	0.0.2	32,2	133434	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133434
		245	5.0.2	34,0	133444	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133444
		270	10.0.2	36,0	133454	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133454
		320	20.0.2	41,2	133474	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133474

Passer til

V 150 S 0. - 20.

Beskrivelse

Til han og hun rendeendestykke
I plast (ABS)
Forstærket kant i galvaniseret stål
Samlet længde 25 mm
Vægt: 3,2 kg

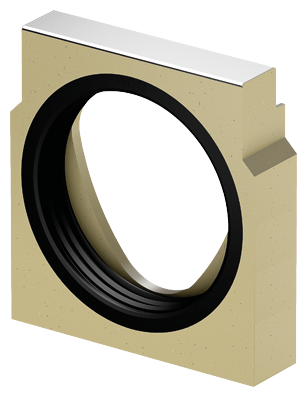

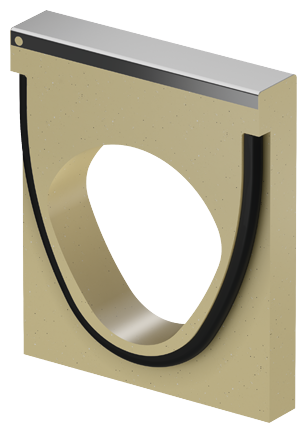

Passer til

V 150 S 0.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Vægt: 2,5 kg

Passer til

V 150 S 5.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Vægt: 2,9 kg

Passer til

V 150 S 10.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Vægt: 3,2 kg

Passer til

V 150 S 20.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Vægt: 4,2 kg

Passer til

V 150 S 0.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,2 kg

Passer til

V 150 S 5.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,3 kg

Passer til

V 150 S 10.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,4 kg

Passer til

V 150 S 20.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,9 kg

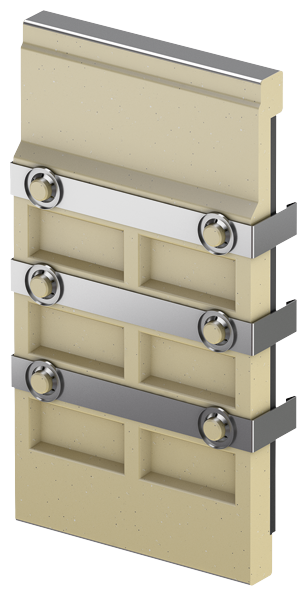

Passer til

V 150 E 0. - 20.

Beskrivelse

Til han og hun rendeendestykke
I plast (ABS)
Forstærket kant i rustfrit stål
Samlet længde 25 mm
Vægt: 3,2 kg

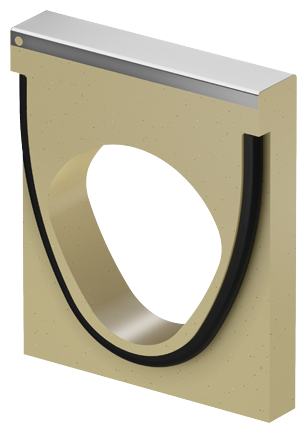

Passer til

V 150 E 0.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Vægt: 2,5 kg

Passer til

V 150 E 5.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Vægt: 2,9 kg

Passer til

V 150 E 10.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Vægt: 0,2 kg

Passer til

V 150 E 20.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Vægt: 4,2 kg

Passer til

V 150 E 0.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,2 kg

Passer til

V 150 E 5.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,3 kg

Passer til

V 150 E 10.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,4 kg

Passer til

V 150 E 20.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,9 kg

Passer til
Pakningsteknologi

NS 100
- Typ 0.0: ca. 40 kanal kant
- Typ 10.0: ca. 30 kanal kant
- Typ 20.0: ca. 20 kanal kant
NS 150
- Typ 0.0: ca. 30 kanal kant
- Typ 10.0: ca. 20 kanal kant
- Typ 20.0: ca. 10 kanal kant
NS 200
- Typ 0.0: ca. 20 kanal kant
- Typ 10.0: ca. 15 kanal kant
- Typ 20.0: ca. 12 kanal kant
NS 300
- Typ 0.0: ca. 10 kanal kant
- Typ 10.0: ca. 7 kanal kant
- Typ 20.0: ca. 5 kanal kant

Beskrivelse

Overholder den tyske miljøstyrelse UBA's retningslinjer for
sanitære smøremidler, smøremidler til fødevarer i henhold til EN
ISO 21469, egnet til drikkevand, O-ring kompatibel
Indhold: 23g
- 0,0 ca. 40 rendesamlinger
- 10,0 ca. 30 rendesamlinger
- 20,0 ca. 20 rendesamlinger
Vægt: 0,1 kg

Dataark 132495

Passer til

Lave render
- Multiline
- PowerDrain

Beskrivelse

Rustfrit stål
Med klemflange til membraner
Med udsivningsåbninger
DN/OD 110
Vægt: 5 kg

Passer til

Lave render
- Multiline
- PowerDrain
- DN/OD 110

Beskrivelse

Støbejern EN-GJS
Med kompressionspakningsflange til tilslutning af pakningsmembran
Med udsivningsåbninger
Vægt: 13,1 kg

Passer til

Rinnenkörper mit senkrechtem Abgang DN/OD 160

Beskrivelse

Støbejern EN-GJS
Med kompressionspakningsflange til tilslutning af pakningsmembran
Med udsivningsåbninger
Vægt: 14,4 kg

Passer til

Til limning af forstøbt polymerbeton

Beskrivelse

For klæbning på stedet
0,5 kg beholder
Vægt: 0,9 kg

Dataark 02163

Passer til

Afløb til fladt tag Passavant Spin i støbejern
Afløb til parkeringshuse Passavant i støbejern
- DN 100
- Lodret udløb

Beskrivelse

Bemærk:
- Udledningsværdien reduceres ved brug
- En fit-in skal monteres til boring af kernehuller
Vægt: 0,5 kg

Passer til

Maskerist Q+
Kompositrist
Profilrist med langsgående ribber
Rist med langsgående ribber

Beskrivelse

Til at løfte dækristene
Stål, sortmalet
Vægt: 0,2 kg

Dataark 01367

Passer til

Brickslot med inspektionsdæksel

Beskrivelse

Der skal bruges to gitterkroge til at løfte inspektionsåbningen
Galvaniseret stål
Vægt: 0,5 kg

Indbygningsvejledning Multiline Seal in Brochure	Mål [mm]			Type	Vægt [kg]	Vare- nummer	Downloads
Indbygningsvejledning Multiline Seal in Brochure	Længde	Bredde	Højde	Type	Vægt [kg]	Vare- nummer	Downloads
	1000	185	210	0.0	28,8	133330	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133330
			235	5.0	31,9	133340	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133340
			260	10.0	33,5	133350	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133350
			310	20.0	37,8	133370	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133370

1000	185	220	0.0.2	30,8	133334	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133334
		245	5.0.2	32,6	133344	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133344
		270	10.0.2	34,6	133354	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133354
		320	20.0.2	39,8	133374	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133374

Indbygningsvejledning Multiline Seal in Brochure	Mål [mm]			Type	Vægt [kg]	Vare- nummer	Downloads
Indbygningsvejledning Multiline Seal in Brochure	Længde	Bredde	Højde	Type	Vægt [kg]	Vare- nummer	Downloads
	1000	185	210	0.0	30,2	133430	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133430
			235	5.0	33,3	133440	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133440
			260	10.0	34,9	133450	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133450
			310	20.0	39,2	133470	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133470

1000	185	220	0.0.2	32,2	133434	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133434
		245	5.0.2	34,0	133444	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133444
		270	10.0.2	36,0	133454	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133454
		320	20.0.2	41,2	133474	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 133474

Passer til

V 150 S 0. - 20.

Beskrivelse

Til han og hun rendeendestykke
I plast (ABS)
Forstærket kant i galvaniseret stål
Samlet længde 25 mm
Vægt: 3,2 kg

Passer til

V 150 S 0.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Vægt: 2,5 kg

Passer til

V 150 S 5.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Vægt: 2,9 kg

Passer til

V 150 S 10.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Vægt: 3,2 kg

Passer til

V 150 S 20.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Vægt: 4,2 kg

Passer til

V 150 S 0.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,2 kg

Passer til

V 150 S 5.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,3 kg

Passer til

V 150 S 10.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,4 kg

Passer til

V 150 S 20.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, galvaniseret stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,9 kg

Passer til

V 150 E 0. - 20.

Beskrivelse

Til han og hun rendeendestykke
I plast (ABS)
Forstærket kant i rustfrit stål
Samlet længde 25 mm
Vægt: 3,2 kg

Passer til

V 150 E 0.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Vægt: 2,5 kg

Passer til

V 150 E 5.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Vægt: 2,9 kg

Passer til

V 150 E 10.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Vægt: 0,2 kg

Passer til

V 150 E 20.

Beskrivelse

I polymerbeton
Med integreret læbetætningsring (LLS) DN/OD 160 til vandret, vandtæt rørkobling
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Vægt: 4,2 kg

Passer til

V 150 E 0.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,2 kg

Passer til

V 150 E 5.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,3 kg

Passer til

V 150 E 10.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,4 kg

Passer til

V 150 E 20.

Beskrivelse

I polymerbeton
Med kantbeskyttelse, rustfrit stål
Samlet længde 40 mm
Til klæbning på rendeelement
Vægt: 2,9 kg

Passer til
Pakningsteknologi

NS 100
- Typ 0.0: ca. 40 kanal kant
- Typ 10.0: ca. 30 kanal kant
- Typ 20.0: ca. 20 kanal kant
NS 150
- Typ 0.0: ca. 30 kanal kant
- Typ 10.0: ca. 20 kanal kant
- Typ 20.0: ca. 10 kanal kant
NS 200
- Typ 0.0: ca. 20 kanal kant
- Typ 10.0: ca. 15 kanal kant
- Typ 20.0: ca. 12 kanal kant
NS 300
- Typ 0.0: ca. 10 kanal kant
- Typ 10.0: ca. 7 kanal kant
- Typ 20.0: ca. 5 kanal kant

Beskrivelse

Overholder den tyske miljøstyrelse UBA's retningslinjer for
sanitære smøremidler, smøremidler til fødevarer i henhold til EN
ISO 21469, egnet til drikkevand, O-ring kompatibel
Indhold: 23g
- 0,0 ca. 40 rendesamlinger
- 10,0 ca. 30 rendesamlinger
- 20,0 ca. 20 rendesamlinger
Vægt: 0,1 kg

Dataark 132495

Passer til

Lave render
- Multiline
- PowerDrain

Beskrivelse

Rustfrit stål
Med klemflange til membraner
Med udsivningsåbninger
DN/OD 110
Vægt: 5 kg

Passer til

Lave render
- Multiline
- PowerDrain
- DN/OD 110

Beskrivelse

Støbejern EN-GJS
Med kompressionspakningsflange til tilslutning af pakningsmembran
Med udsivningsåbninger
Vægt: 13,1 kg

Passer til

Rinnenkörper mit senkrechtem Abgang DN/OD 160

Beskrivelse

Støbejern EN-GJS
Med kompressionspakningsflange til tilslutning af pakningsmembran
Med udsivningsåbninger
Vægt: 14,4 kg

Passer til

Til limning af forstøbt polymerbeton

Beskrivelse

For klæbning på stedet
0,5 kg beholder
Vægt: 0,9 kg

Dataark 02163

Passer til

Afløb til fladt tag Passavant Spin i støbejern
Afløb til parkeringshuse Passavant i støbejern
- DN 100
- Lodret udløb

Beskrivelse

Bemærk:
- Udledningsværdien reduceres ved brug
- En fit-in skal monteres til boring af kernehuller
Vægt: 0,5 kg

Passer til

Maskerist Q+
Kompositrist
Profilrist med langsgående ribber
Rist med langsgående ribber

Beskrivelse

Til at løfte dækristene
Stål, sortmalet
Vægt: 0,2 kg

Dataark 01367

Passer til

Brickslot med inspektionsdæksel

Beskrivelse

Der skal bruges to gitterkroge til at løfte inspektionsåbningen
Galvaniseret stål
Vægt: 0,5 kg

Browser not supported

Rende uden indbygget fald, 1000 mm

Information

Riste

Tilbehør
